Общее устройство и принцип действия датчиков давления
Датчик давления структурно состоит из первичного преобразователя с чувствительным элементом, воспринимающим измеряемую величину. Электронная схема выполняет обработку и усиление сигнала. Принцип действия основан на трансформации физического воздействия в электрический выход.
Ключевые конструктивные элементы и функции

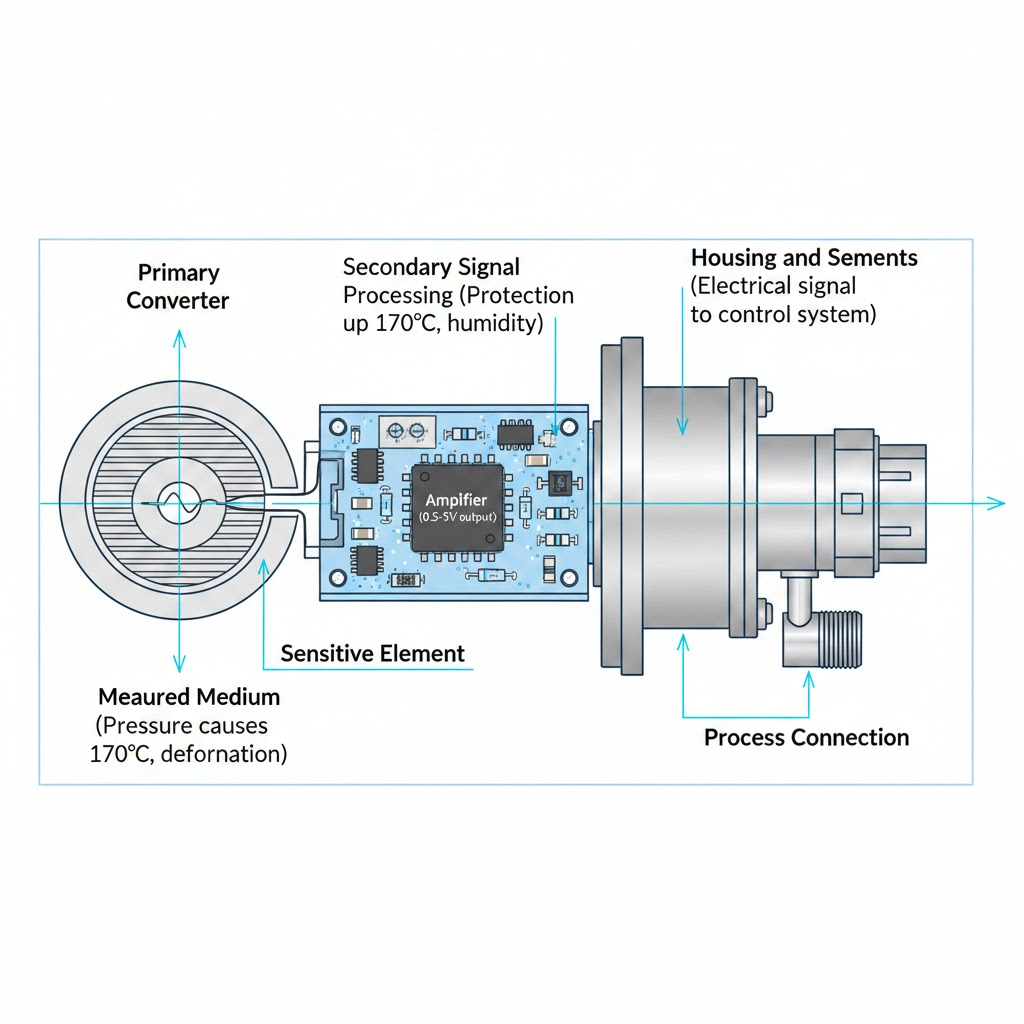

Конструкция датчика давления объединяет ряд ключевых элементов, обеспечивающих точность измерений:
- Первичный преобразователь: Содержит чувствительный элемент, непосредственно взаимодействующий с измеряемой средой. Он воспринимает давление, вызывая физическое изменение (например, деформацию мембраны или изменение сопротивления тензорезистора), преобразуя его в первичный сигнал.
- Схема вторичной обработки сигнала: Электронный блок, отвечающий за усиление, фильтрацию и стандартизацию первичного сигнала. Например, усилитель конвертирует его в выходное напряжение (0.5-5 В), обеспечивая точность.
- Корпус и детали герметизации: Защищают внутренние компоненты от агрессивной среды и механических повреждений. Герметизация критична для работы в условиях влажности или температур до 170°C, гарантируя долговечность.
- Соединительные элементы: Обеспечивают подключение датчика к технологическому процессу и передачу электрического сигнала управляющей системе.
Взаимодействие этих компонентов обеспечивает точную регистрацию давления и его преобразование в данные для систем автоматизации.
Механизмы преобразования физической величины в электрический сигнал
Преобразование давления из физической величины в электрический сигнал является основополагающим принципом функционирования большинства современных датчиков. Этот процесс реализуется посредством рабочего элемента первичного преобразователя, который непосредственно взаимодействует с измеряемой средой. В зависимости от используемого метода, электрический выходной сигнал генерируется различными способами, что определяет классификацию датчиков по принципу действия.
Ключевые механизмы преобразования включают:
- Емкостные датчики: В основе лежит изменение электрической емкости. Давление воздействует на подвижную мембрану, служащую одним из электродов. Деформация мембраны изменяет расстояние между электродами, что приводит к изменению емкости, которая затем преобразуется в электрический сигнал. Такие сенсоры нашли широкое применение в системах воздушного и гидравлического оборудования.
- Пьезоэлектрические датчики: Принцип действия основан на пьезоэлектрическом эффекте, где механическое напряжение, вызванное давлением, порождает электрический заряд в чувствительном элементе. Эти датчики, с рабочим диапазоном до 100 МПа, обладают высокой чувствительностью и скоростью отклика.
- Тензометрические датчики: Давление приводит к деформации чувствительного элемента, на который наклеены тензорезисторы. Деформация вызывает изменение их электрического сопротивления. Это изменение, пропорциональное приложенному давлению, измеряется и преобразуется в выходной электрический сигнал.
- Оптоволоконные датчики: Они преобразуют физическое воздействие в изменение световых характеристик, которые затем детектируются и конвертируются в электрический сигнал внешними элементами, служащими переносчиком световых волн методом их отражения от стенок волокна.
Каждый из этих механизмов включает электронную схему для обработки и усиления полученного сигнала, обеспечивая его стабильность и точность для дальнейшего использования в системах контроля.
Классификация датчиков давления
Датчики давления классифицируют по типу измеряемого давления (избыточное, дифференциальное) и по принципу действия. Это определяет метод преобразования физической величины в электрический сигнал, обеспечивая их функциональную специализацию.
Классификация по типу измеряемого давления
Классификация датчиков по типу измеряемого давления фундаментальна, определяя специфику применения и функциональные возможности устройства в конкретных условиях эксплуатации. Многообразие измеряемых давлений обусловливает различные типы датчиков, предназначенные для решения уникальных инженерных и технологических задач.
Основные категории включают:
- Датчики абсолютного давления: Измеряют давление относительно абсолютного вакуума, обеспечивая независимость от изменений атмосферного давления. Применяются в системах, требующих точного контроля давления без влияния внешних факторов (например, в космической отрасли или вакуумных установках).
- Датчики избыточного давления: Измеряют давление относительно текущего атмосферного давления. Широко используются в промышленных и бытовых системах для контроля жидкостей и газов. Согласно сетевой информации, они позволяют производить замеры избыточного давления в различных средах, находя применение на предприятиях в системах воздушного и гидравлического оборудования, насосах, компрессорах, станках.
- Датчики дифференциального давления: Предназначены для измерения разности давлений между двумя точками или полостями (плюсовой и минусовой). По данным интернета, эти датчики эффективно решают задачи учёта расхода измеряемой среды, особенно при использовании сужающих устройств. Принцип работы основан на регистрации деформации чувствительного элемента под перепадом давлений.
- Датчики вакуумметрического давления: Разновидность датчиков избыточного давления, измеряющих давление ниже атмосферного.
Выбор типа датчика определяется характером контролируемой среды и требованиями к точности измерений.
Датчики избыточного давления
Датчики избыточного давления занимают фундаментальное положение в сегменте метрологического оборудования, будучи специально сконструированными для точного измерения величины давления, превышающей атмосферное. Данный тип датчиков является критически важным инструментом для широкого круга промышленных и технологических приложений, где требуется непрерывный мониторинг и управление давлением газообразных или жидких сред. Их основное назначение — предоставление данных о давлении относительно окружающей атмосферы, что делает их незаменимыми для контроля рабочих параметров в закрытых системах.
Ключевая особенность датчиков избыточного давления заключается в их способности осуществлять замеры в разнообразных условиях эксплуатации.
В промышленном контексте они широко востребованы в таких сферах, как машиностроение, химическая и нефтегазовая промышленность, энергетика, а также в системах водоснабжения и отопления. На предприятиях, где активно задействованы воздушные и гидравлические системы, включая насосное и компрессорное оборудование, а также различные производственные станки, датчики избыточного давления обеспечивают контроль над критически важными параметрами.
Это позволяет не только оптимизировать эффективность процессов, но и гарантировать безопасность работы оборудования, предотвращая превышение допустимых порогов давления. Точность и надежность этих устройств являются залогом стабильной и безаварийной эксплуатации сложных инженерных систем, что подчеркивает их стратегическое значение в современном производстве и автоматизации.
Датчики дифференциального давления
Датчики дифференциального давления являются ключевыми измерительными приборами, чья основная функция заключается в высокоточном определении разности давлений между двумя специфическими точками в контролируемой технологической системе.
Принцип их действия основан на непрерывном мониторинге давления в двух раздельных полостях: «плюсовой» и «минусовой». «Плюсовая» полость фиксирует давление на входе в измеряемый участок, в то время как «минусовая» полость регистрирует давление на выходе из него. Это позволяет не только получать информацию об абсолютных значениях, но и выявлять малейшие изменения градиента давления, что критически важно для многих промышленных и исследовательских задач.
Основное и наиболее востребованное применение данных датчиков связано с задачами учета расхода различных измеряемых сред, включая жидкости, газы и пары. Они эффективно интегрируются в системы, использующие сужающие устройства (например, диафрагмы, сопла или трубки Вентури), которые специально создают перепад давления.
Величина этого перепада напрямую коррелирует со скоростью потока среды через сужающее устройство, что позволяет с высокой точностью рассчитывать объемный или массовый расход. Это обеспечивает возможность прецизионного контроля и регулирования потоков в трубопроводах, системах вентиляции и кондиционирования, а также в процессах дозирования и смешивания.
Их использование значительно повышает эффективность и безопасность эксплуатационных процессов, предоставляя оперативные данные для своевременной коррекции режимов работы оборудования и предотвращения нештатных ситуаций. Конструкция этих датчиков часто предусматривает наличие чувствительного элемента, который преобразует физическое воздействие (разность давлений) в стандартизированный электрический сигнал, готовый для дальнейшей обработки системами автоматического управления. Это гарантирует надежность и стабильность измерений в самых разнообразных условиях эксплуатации, подтверждая их незаменимую роль в современном промышленном комплексе.
Классификация по принципу действия и технологии измерений
Классификация датчиков давления по принципу действия является ключевой для понимания их функциональных возможностей и областей применения. Среди наиболее распространённых технологий выделяются:
- Емкостные датчики: Принцип действия емкостных датчиков основан на изменении электрической ёмкости, где один из электродов – подвижная мембрана. Деформируясь под давлением среды, она изменяет ёмкость, преобразуемую в электрический сигнал. Такие датчики широко применяются в промышленных процессах, системах воздушного и гидравлического оборудования, насосах и компрессорах.
- Пьезоэлектрические датчики: Пьезоэлектрические датчики функционируют на основе пьезоэлектрического эффекта: механическое напряжение от давления генерирует электрический заряд. Их рабочий диапазон достигает 0,021–100 МПа с чувствительностью до 0,1 МПа, что обуславливает их высокую пригодность для высокодинамичных измерений.
- Тензометрические датчики: Тензометрические датчики основаны на изменении электрического сопротивления тензорезистора при его деформации. Давление на чувствительный элемент передаётся на тензорезистор, который, будучи закреплённым на панели в контакте с измеряемой средой, преобразует механическое напряжение в пропорциональный электрический сигнал, обеспечивая точное измерение давления.
Емкостные датчики
Емкостные датчики давления представляют собой высокоточные измерительные приборы, функционирование которых основано на изменении электрической емкости конденсатора под воздействием измеряемого давления. Конструктивно данный тип сенсоров включает в себя два электрода: один из них является фиксированным, а другой выполнен в виде подвижной мембраны. Именно эта мембрана подвергается деформации под действием давления контролируемой среды. При изменении положения подвижной мембраны изменяется расстояние между электродами, что, в свою очередь, влечет за собой пропорциональное изменение электрической емкости.
Механизм преобразования физической величины в электрический сигнал в емкостных датчиках характеризуется высокой чувствительностью и стабильностью. Измерение избыточного давления является ключевой функцией этих устройств, что делает их незаменимыми во многих отраслях промышленности. Емкостные датчики находят широкое применение в технологических процессах, где требуется точный контроль параметров воздушного и гидравлического оборудования. В частности, они активно используются в системах насосов, компрессоров, а также на различных типах станков, обеспечивая надежный мониторинг и управление. Их способность работать в разнообразных средах подчеркивает универсальность и востребованность в современной промышленной автоматизации. Точность и долговечность данных преобразователей обеспечивают высокую эффективность производственных операций.
Пьезоэлектрические датчики
Пьезоэлектрические преобразователи функционируют на основе пьезоэлектрического эффекта, при котором кристаллические и керамические материалы генерируют электрический заряд пропорционально приложенному механическому воздействию. Это обеспечивает прямое преобразование деформации чувствительного элемента, вызванной давлением, в электрический сигнал. Отсутствие внешнего питания для чувствительного элемента является их ключевым преимуществом.
Рабочий диапазон давления составляет от 0,021 до 100 МПа, с чувствительностью 0,1 МПа. Эти характеристики определяют пригодность для регистрации динамических процессов: быстропротекающих изменений давления, ударных волн, вибраций. Высокая частотная характеристика обеспечивает мгновенный отклик и точное измерение в критических промышленных приложениях.
Конструкция включает пьезоэлектрический чувствительный элемент (кристалл или пластина) в корпусе. Генерируемый электрический заряд обрабатывается встроенной электроникой, формирующей стандартизированный выходной сигнал. Модификации, такие как тип PWFA, оснащены интегрированным усилителем, функционируют до 120°C с выходом 0,5-5 В. Тип PW-PAH предназначен для экстремальных условий до 170°C, отличаясь малыми габаритами и высокой надежностью в агрессивных средах, что расширяет их промышленное применение.
Тензометрические датчики
Тензометрические датчики давления представляют собой высокоточные приборы, действующие на основе изменения электрического сопротивления материала при его механической деформации. Ключевым элементом служит тензорезистор, закрепленный на упругой мембране или чувствительной панели. Интернет-источники указывают: тензометрический манометр включает тензорезистор на панели, контактирующей с измеряемым телом, а его функционирование основано на прямом воздействии на чувствительный элемент. При контакте с измеряемой средой давление вызывает деформацию элемента, изменяя геометрические параметры тензорезистора.
Это изменение геометрических размеров тензорезистора приводит к соответствующему изменению его электрического сопротивления. Для конвертации данного физического изменения в электрический сигнал применяется измерительная схема моста Уитстона. Дисбаланс моста прямо пропорционален степени деформации, а значит, и величине измеряемого давления. Различные типы тензорезисторов – проволочные, фольговые и полупроводниковые – обеспечивают высокую чувствительность, точность и стабильность. Это делает тензометрические датчики повсеместно применимыми для надежного мониторинга давления в сложных технических системах и процессах, где требуется высокий уровень достоверности данных.
Области применения датчиков давления
Датчики давления находят широкое применение в различных отраслях, от промышленного контроля и автоматизации технологических процессов на предприятиях до специализированных задач, включая мониторинг в условиях повышенных температур.
Применение в промышленном контроле и автоматизации
Датчики давления представляют собой критически важные компоненты, обеспечивающие надежность, эффективность и безопасность в системах промышленного контроля и автоматизации. Их интеграция позволяет осуществлять высокоточное управление и непрерывный мониторинг фундаментальных параметров технологических процессов, являясь основой для принятия оперативных решений.
- Контроль производственных циклов: На промышленных предприятиях датчики давления незаменимы для постоянного мониторинга и прецизионного регулирования параметров в различных производственных циклах. Это охватывает обширный спектр отраслей, от нефтегазовой до фармацевтических производств, где строгая стабильность давления напрямую коррелирует с качеством продукции и общей безопасностью.
- Гидравлические и пневматические системы: В этих динамично работающих системах, включающих арсенал насосов, мощных компрессоров, а также специализированного станкового оборудования, датчики давления, в частности емкостные, играют ключевую роль. Они обеспечивают высокоточное измерение избыточного давления, что критично для поддержания оптимального рабочего режима, диагностики неисправностей и предотвращения аварий.
- Учет расхода измеряемых сред: Датчики дифференциального давления находят широкое и специализированное применение для решения задач по учету расхода различных сред. Применение сужающих устройств в комбинации с этими датчиками позволяет измерять тонкую разность давлений между двумя строго определенными точками, что обеспечивает высокую точность определения объема или массового расхода потоков жидкостей и газов в сложных трубопроводах.
- Автоматизация и повышение безопасности: Интеграция современных датчиков давления в сложные автоматизированные системы управления обеспечивает беспрецедентное по скорости и точности обнаружение малейших отклонений от заданных технологических параметров. Это, в свою очередь, позволяет оперативно корректировать протекающие процессы или активировать специализированные защитные механизмы, значительно минимизируя риски возникновения аварийных ситуаций и простоев производства, а также повышая общую отказоустойчивость системы.
Использование в условиях повышенных температур
Функционирование датчиков давления в условиях повышенных температур представляет собой критически важную задачу для множества промышленных и научно-исследовательских применений. Среды с экстремальными термическими режимами, включая высокотемпературные реакторы, системы сжигания топлива, двигатели внутреннего сгорания и металлургические процессы, требуют специализированных измерительных приборов. Стандартные датчики в таких условиях подвержены быстрой деградации чувствительных элементов и электроники, что приводит к потере точности и полному выходу из строя.
Для решения этих проблем разработаны высокотемпературные модификации датчиков. Тип PWFA, оснащенный встроенным усилителем, специально функционирует при температурах до 120 °C, обеспечивая стабильное выходное напряжение 0.5-5 В. Это позволяет интегрировать их в системы, требующие прямой подачи сигнала без дополнительных преобразователей вблизи точки измерения.
Еще более высокие температурные пределы достигаются с датчиками типа PW-PAH. Эти компактные устройства особо предназначены для эксплуатации в средах до 170 °C. Их малые габариты и способность выдерживать экстремальные условия делают их незаменимыми для мониторинга критически важных параметров в ограниченных пространствах или при жестких проектных требованиях.
Использование специализированных высокотемпературных датчиков обеспечивает надежность измерений, продлевает срок службы оборудования и повышает общую безопасность технологических процессов, где контроль давления в агрессивных термических средах является определяющим фактором.
Заключительные рекомендации по выбору датчиков давления
Корректный выбор датчика давления является критически важным для обеспечения надёжности и эффективности измерительной системы. Это требует глубокого профессионального анализа эксплуатационных условий и технических характеристик. Принимая решение, настоятельно рекомендуется учитывать следующие важнейшие аспекты:
- Тип давления: Фундаментально определить, требуется ли измерение избыточного, абсолютного или дифференциального давления, так как это напрямую влияет на выбор сенсора.
- Диапазон и точность: Необходимо выбирать прибор, полностью соответствующий требуемому рабочему диапазону давления, а также установленному классу точности для конкретного применения.
- Рабочая температура: Для специфических условий, характеризующихся высокими температурами (например, от 120°C до 170°C), следует отдавать предпочтение специализированным, термостойким моделям датчиков.
- Условия среды: Крайне важно оценить воздействие влажности, наличие агрессивных химических веществ и иных факторов, которые могут потребовать особой герметизации или применения специальных материалов корпуса.
- Выходной сигнал: Обеспечение согласования типа выходного сигнала датчика (например, аналоговый или цифровой) с требованиями вашей системы управления является обязательным условием.
- Целевое применение: Несмотря на то, что наименования датчиков могут варьироваться, критически важно понимание их фактической технологической реализации для адекватного соответствия поставленной задаче.
Тщательный учёт данных критериев обеспечивает оптимальную производительность и долговечность всего оборудования.
