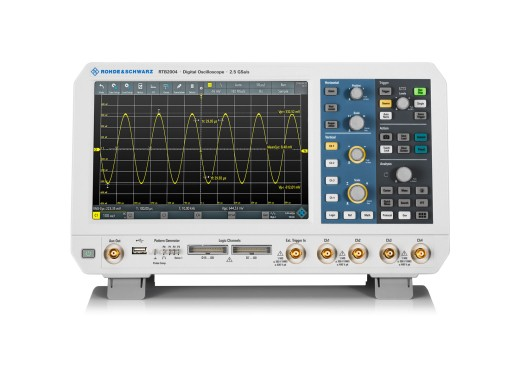

Осциллограф: что это, для чего нужен и как работает? Принцип, применение, выбор.

Осциллограф является ключевым электронным измерительным прибором, предназначенным для высокоточного комплексного исследования и визуализации электрических сигналов. Его функционал заключается в анализе амплитудных и временных параметров, что позволяет эффективно наблюдать, записывать и измерять характеристики сигналов. Это существенно для выявления неуловимых глитчей и переходных процессов.

Содержание

Принцип работы осциллографа
Основные конструктивные блоки осциллографа
Стробоскопические осциллографы
Цифровые USB осциллографы
Цифровые портативные осциллографы
Цифровые запоминающие осциллографы
Области практического применения осциллографов
Рекомендации по выбору модели осциллографа
Процедура настройки осциллографа
Методы работы с осциллографом
Измерение параметров электрического тока
Метод с использованием шунтирующего резистора:
Метод с использованием токовых клещей (датчика тока):
Измерение параметров электрического напряжения
Определение сдвига фаз

Принцип работы осциллографа

Принцип работы осциллографа базируется на преобразовании электрического сигнала в визуализируемую форму, что позволяет осуществлять детальный анализ его характеристик с высокой степенью точности. Существуют различные подходы к реализации этого принципа, наиболее распространенные из которых относятся к аналоговым и цифровым технологиям, каждый из которых имеет свои уникальные особенности и области применения.

В основе функционирования аналогового осциллографа лежит применение электронно-лучевой трубки (ЭЛТ). В ней электронный луч, генерируемый электронной пушкой, отклоняется под воздействием исследуемого сигнала и развертывающего напряжения, что формирует динамическое изображение.

Вертикальное отклонение: Исследуемый сигнал подается на пластины вертикального отклонения, пропорционально изменяя положение электронного луча по вертикали, тем самым визуализируя амплитуду входного сигнала.
Горизонтальное отклонение: Развертывающее напряжение, генерируемое внутренним генератором, непрерывно перемещает луч по горизонтали с заданной постоянной скоростью, обеспечивая точную временную базу для отображения сигнала.

Таким образом, на люминесцентном экране ЭЛТ формируется осциллограмма – графическое представление зависимости мгновенного значения напряжения от времени.

Современные цифровые осциллографы, в свою очередь, функционируют на принципиально иной основе, активно используя процессы аналого-цифрового преобразования (АЦП). Это кардинально меняет методологию работы с сигналами.

Ключевые этапы включают:

Оцифровка сигнала: Входной аналоговый сигнал дискретизируется с определенной частотой и квантуется аналого-цифровым преобразователем, преобразуясь в дискретную последовательность цифровых данных.
Память: Полученные цифровые данные оперативно сохраняются во внутренней памяти прибора, формируя цифровой образ сигнала для последующей обработки и глубокого анализа.
Обработка: Встроенный микропроцессор осциллографа выполняет разнообразные алгоритмы обработки данных, включая усреднение, фильтрацию шумов, математические вычисления и анализ спектральных характеристик.
Визуализация: Обработанные данные затем преобразуются в форму, пригодную для отображения на жидкокристаллическом или ином цифровом дисплее, обеспечивая четкое и стабильное изображение.

Этот передовой подход значительно расширяет функциональные возможности прибора, позволяя сохранять осциллограммы для архивации, проводить комплексный пост-анализ, а также использовать расширенные функции триггера, что критически важно для надежного захвата однократных или трудноуловимых переходных событий и глитчей. Универсальность цифровых методов обеспечивает их широкое применение в современном научно-техническом контексте.

Основные конструктивные блоки осциллографа

Архитектура осциллографа представляет собой комплекс взаимосвязанных функциональных блоков, обеспечивающих его прецизионное функционирование для визуализации и анализа электрических сигналов. Основными конструктивными блоками, формирующими базис любого современного измерительного прибора данного класса, являются:

Входные цепи: Принимают сигнал, выполняют его аттенуацию или усиление. Включают прецизионные аттенюаторы для масштабирования амплитуды и входные усилители для формирования необходимого уровня сигнала. Оптимальный входной импеданс критичен для минимизации искажений.
Вертикальный отклоняющий канал: Усиливает подготовленный сигнал, преобразуя его в вертикальное отклонение на дисплее. Линейность усиления и широкий частотный диапазон обеспечивают достоверное воспроизведение формы сигнала.
Горизонтальный отклоняющий канал (генератор развертки): Формирует временную ось на экране. Генерирует калиброванное пилообразное напряжение, обеспечивая линейное горизонтальное перемещение луча или отсчетов. Калибровка скорости развертки позволяет точно измерять временные интервалы.
Синхронизация и триггерная система: Обеспечивает стабильное отображение периодических сигналов. Инициирует начало развертки при фиксации определенной точки в сигнале, предотвращая нестабильность и позволяя захватывать неуловимые глитчи и переходные процессы, что является важной функцией.
Дисплейный блок: Экран для визуализации осциллограммы. В аналоговых моделях используется ЭЛТ, в цифровых – высококонтрастные плоскопанельные дисплеи.
Блок питания: Гарантирует стабильное электропитание всех внутренних компонентов осциллографа, что необходимо для их корректной и надежной работы.
Система цифровой обработки (для ЦЗО): В цифровых осциллографах включает АЦП для преобразования аналогового сигнала в дискретный цифровой формат, память для его хранения и микропроцессор для последующего анализа, обработки и отображения. Расширяет функционал.

Классификация современных осциллографов основывается на ключевых принципах работы и функциональных возможностях. Выделяют следующие типы:

Стробоскопические осциллографы;
Цифровые USB осциллографы;
Цифровые портативные осциллографы;
Цифровые запоминающие осциллографы;

Стробоскопические осциллографы

Стробоскопические осциллографы представляют собой специализированный класс измерительных приборов, разработанных для исследования периодических высокочастотных сигналов, параметры которых значительно превышают возможности стандартных осциллографов реального времени. Их фундаментальное отличие заключается в уникальном методе преобразования временной оси, позволяющем эффективно визуализировать сложные формы сигналов с частотами в десятки и сотни гигагерц, что очень важно для передовых исследований.

Принцип работы стробоскопического осциллографа базируется на методике эквивалентно-временной дискретизации (equivalent-time sampling). Вместо полного захвата сигнала за один проход, прибор осуществляет серию последовательных измерений отдельных мгновенных значений напряжения сигнала в различных точках его периода. Каждое измерение производится с небольшим, строго контролируемым временным сдвигом относительно предыдущего, который синхронизирован с исследуемым периодическим сигналом. Это позволяет сформировать полную, высокодетализированную осциллограмму, собирая «точки» с множества повторений.

Ключевые преимущества данного типа осциллографов включают:

Исключительно широкая полоса пропускания: Способность работать с чрезвычайно высокими частотами, недоступными для осциллографов реального времени, благодаря инновационной технике последовательной выборки.
Высокая точность воспроизведения формы сигнала: Многократное усреднение данных при повторяющихся измерениях эффективно снижает уровень шумов и значительно повышает детализацию получаемой осциллограммы.
Детальный анализ переходных процессов: Применяются для глубокого изучения очень быстрых, но повторяющихся фронтов и импульсов в современных высокоскоростных электронных системах.

Однако, стробоскопические осциллографы имеют и определённые ограничения, главное из которых — невозможность анализа однократных (неповторяющихся) событий. Они требуют стабильного, периодического входного сигнала для корректного построения осциллограммы и не подходят для захвата редких или случайных аномалий. Их применение охватывает области разработки и тестирования высокоскоростной электроники, телекоммуникационных систем, радаров и оптоэлектроники, где требуется высокоточный анализ сверхвысокочастотных и быстропеременных сигналов. Данное оборудование обеспечивает углубленное понимание динамики распространения сигналов и позволяет обнаруживать тонкие аномалии, недоступные другим типам измерительной аппаратуры.

Цифровые USB осциллографы

Цифровые USB осциллографы представляют собой компактные измерительные приборы, интегрируемые с персональным компьютером (ПК) посредством USB-интерфейса. В отличие от автономных устройств, они не оснащены встроенным дисплеем, перенося все функции визуализации, управления и комплексного анализа сигналов на хост-ПК. Этот подход обеспечивает высокую портативность и значительно же снижает стоимость оборудования, делая его доступным решением для широкого круга специалистов. Принцип работы базируется на преобразовании аналогового сигнала в цифровой, что позволяет проводить его последующую детальную обработку и анализ.

Основные преимущества и функциональные особенности цифровых USB осциллографов включают:

Гибкость ПО: Программное обеспечение на ПК предоставляет расширенные возможности по настройке параметров, анализу осциллограмм и сохранению данных.
Высокая производительность: Использование вычислительных ресурсов ПК позволяет достигать частот дискретизации и объемов памяти, сопоставимых с профессиональными настольными моделями.
Компактность: Отсутствие дисплея и аппаратных органов управления минимизирует габариты устройства, способствуя мобильности.
Многоканальность: Некоторые модели поддерживают одновременное измерение нескольких сигналов, что повышает эффективность диагностики сложных систем.

Эти осциллографы идеально подходят для образовательных целей, разработки электроники, а также для ремонтных работ, где критично выявление неуловимых глитчей и переходных процессов. Они обеспечивают точное исследование амплитудных и временных параметров, предлагая эффективный инструмент для инженеров и техников.

Цифровые портативные осциллографы

Цифровые портативные осциллографы представляют собой высокоинтегрированные измерительные приборы, предназначенные для автономной и мобильной диагностики в разнообразных условиях. Их ключевое отличие — компактность, встроенный аккумулятор и часто усиленный корпус, что позволяет их успешно применять вне лабораторных помещений.

Эти устройства функционально эквивалентны стационарным цифровым моделям, опираясь на принцип преобразования аналогового сигнала в дискретный для последующей обработки. Данный подход гарантирует высокую точность и способность регистрации динамических процессов, включая трудноуловимые глитчи и переходные явления, критически важные при полевой диагностике.

Ключевые аспекты и преимущества:

Автономность: Длительная работа от встроенных аккумуляторов.
Мобильность: Легкость транспортировки и применения в условиях ограниченного пространства.
Прочность: Защищенные корпуса для повышенной устойчивости к внешним воздействиям.
Многофункциональность: Интеграция мультиметра, генератора сигналов расширяет применение.
Удобство: Интуитивные интерфейсы и сенсорные экраны для быстрого управления.
Производительность: Широкая полоса пропускания, частота дискретизации для анализа явлений.

Применение данных осциллографов охватывает автомобильную электронику, телекоммуникации, обслуживание промышленного оборудования, диагностику компьютерных систем и иные сферы, где требуется оперативное и точное измерение электрических параметров без привязки к стационарному рабочему месту. Они обеспечивают значительную гибкость и эффективность при оперативной развертке измерительного комплекса в любых условиях.

Цифровые запоминающие осциллографы

Цифровые запоминающие осциллографы (ЦЗО) являются современной категорией электронных измерительных приборов, обеспечивающих комплексный анализ и надёжную архивацию электрических сигналов. Их основополагающий принцип функционирования базируется на преобразовании непрерывного аналогового сигнала в дискретную цифровую форму, что служит фундаментальным этапом для последующей обработки, детальной визуализации и долгосрочного сохранения информации. В отличие от аналоговых устройств, ЦЗО обладают очень значительной внутренней памятью, позволяющей эффективно фиксировать и хранить осциллограммы длительное время, независимо от их периодичности.

Ключевым преимуществом данных устройств является их способность к захвату неуловимых глитчей и переходных процессов, а также сложных однократных событий, не отображаемых стабильно в реальном времени. Эта возможность достигается за счет непрерывной оцифровки входного сигнала и его буферизации в памяти до активации заданного триггера. Такая функциональность существенно расширяет исследовательские горизонты, обеспечивая подробный постфактумный анализ редких и быстротечных явлений. Оператор получает возможность детально изучать форму волны, масштабировать ее в различных временных и амплитудных диапазонах, проводить прецизионные измерения и применять математические функции к уже зафиксированным данным, что значительно повышает эффективность анализа и точность полученных результатов.

Среди основных функциональных особенностей ЦЗО следует выделить:

Высокая частота дискретизации для точного воспроизведения быстро меняющихся сигналов.
Глубокая память, позволяющая запись длительных последовательностей событий.
Развитые режимы триггера, обеспечивающие точный запуск записи по условиям.
Функции пред- и пост-триггерного анализа, критичные для изучения причинно-следственных связей.
Интегрированные средства автоматических измерений и обработки сигналов (включая БПФ).
Возможность передачи данных на внешние накопители или в ПК для архивации и моделирования.

Совокупность этих характеристик делает ЦЗО незаменимыми в разработке, тестировании и диагностике сложнейших электронных систем, где требуется тщательный анализ нерегулярных или сложных сигналов, обеспечивая полную достоверность всех результатов исследований.

Области практического применения осциллографов

Осциллографы представляют собой ключевые измерительные приборы, незаменимые в многочисленных научно-технических и промышленных областях. Их основное назначение — детализированный визуальный анализ динамических параметров электрических сигналов. Это критически важно для диагностики, разработки и обслуживания сложных электронных систем. Прибор позволяет регистрировать мгновенные значения напряжения и тока, исследуя их изменения во времени, что позволяет оперативно выявлять аномалии, переходные процессы и критические явления, необнаружимые иными методами.

Основные области практического применения осциллографов:

Радиоэлектроника и телекоммуникации: Незаменимы для отладки схем, проверки электронных компонентов и анализа качества передаваемых данных. Инженеры настраивают частотные характеристики, модуляции, оценивают шумы и искажения, обеспечивая оптимальную производительность устройств связи. Это способствует оперативной идентификации проблем и верификации работы прототипов.
Автомобильная диагностика: В современных автомобилях осциллографы критически важны для диагностики ЭБУ, систем зажигания, датчиков и актуаторов. Анализ изменяющихся сигналов прибором выявляет скрытые неисправности, например, нестабильность работы датчиков или неравномерность импульсов зажигания, что невозможно определить обычными сканерами. Это гарантирует точное обнаружение причин некорректной работы двигателя и иных агрегатов.
Научные исследования и разработки: В академической среде осциллографы — важный инструмент для изучения физических явлений (распространение волн, электромагнитные процессы) и биофизических исследований. Используются для сбора данных в экспериментах, верификации моделей и разработки новых технологий.
Промышленная автоматизация и энергетика: Применяются для мониторинга управляющих сигналов, контроля качества электроэнергии в промышленных сетях и анализа силового оборудования. Помогают предотвращать сбои, оптимизировать процессы и обеспечивать стабильность систем, выявляя гармонические искажения и флуктуации напряжения.

Таким образом, осциллограф — универсальный аналитический инструмент, решающий широкий круг задач от микроэлектронной отладки до масштабного мониторинга промышленных комплексов, сохраняя свою исключительную актуальность в современном техническом мире.

Процедура настройки осциллографа

Точная настройка осциллографа — ключевое условие для достоверности измерений и представления электрических сигналов. Некорректная конфигурация приводит к ошибкам. Профессиональный подход к калибровке повышает же эффективность прибора.

Ключевые этапы настройки:

Подключение и компенсация пробника: Соединение пробника с каналом. Обязательная компенсация: подключение к тестовому выходу, регулировка конденсатора на пробнике до идеальной формы тестового импульса. Минимизация искажений ВЧ-компонентов.
Параметры вертикального отклонения (ось Y):
- V/Div: Масштабирование напряжения, оптимальное отображение.
- Position: Вертикальное смещение сигнала.
- Coupling: Выбор режима входа (AC, DC, GND).
Параметры горизонтального отклонения (ось X):
- Time/Div: Временной масштаб, для отображения периодов.
- Position: Горизонтальное смещение для анализа интервалов.
Настройка синхронизации (Trigger): Обеспечивает стабильность отображения. Настраиваются:
- Режим: Автоматический, нормальный, однократный.
- Источник: Канал или внешний сигнал для запуска.
- Уровень: Пороговое напряжение для запуска.
- Наклон: Выбор фронта (положительный/отрицательный).
Оптимизация отображения и измерения: Корректировка яркости, фокуса. Активация курсорных, автоматических измерений, математических функций. Для цифровых моделей — частоты дискретизации, глубины памяти. Завершает подготовку для высокоточного анализа.

Методы работы с осциллографом

Работа с осциллографом подразумевает применение ряда методик для полноценного исследования электрических сигналов. Эти методы обеспечивают детальный анализ характеристик, позволяя оперативно выявлять аномалии, такие как неуловимые глитчи и переходные процессы. Профессиональное владение ими критически важно для точной диагностики и эффективного решения инженерных задач, обеспечивая всестороннюю оценку поведения цепей.

Измерение параметров электрического тока

Измерение электрического тока осциллографом является косвенным методом, так как прибор предназначен для визуализации напряжений. Однако осциллограф высокоточно отображает динамику тока, что критично при анализе переходных процессов и нестационарных режимов работы электронных цепей. Для этого используются специализированные преобразователи, конвертирующие ток в пропорциональное напряжение. Основными подходами являются применение измерительного шунта или токовых клещей (датчиков тока).

Метод с использованием шунтирующего резистора:

Выбор шунта: Требуется резистор с малым, но точно известным сопротивлением, включаемый последовательно в исследуемую цепь. Номинальная мощность должна соответствовать максимальному току для исключения перегрева.
Подключение: Щупы осциллографа подключаются параллельно шунтирующему резистору для измерения падения напряжения. Для незаземленных цепей необходимо применение дифференциальных пробников или гальванической развязки во избежание короткого замыкания через заземленный вход осциллографа.
Расчет тока: Ток (I) определяется по закону Ома: I = U/R, где U – напряжение на шунте, R – его сопротивление.
Масштабирование: Настройки вертикального отклонения (В/дел) корректируются для оптимального отображения осциллограммы. Для удобства можно установить масштаб тока в А/дел.

Метод с использованием токовых клещей (датчика тока):

Принцип работы: Современные токовые клещи или пробники используют принцип Холла или индукции, преобразуя магнитное поле тока в пропорциональное напряжение. Эти устройства обеспечивают высокую изоляцию и минимальное влияние на цепь.
Подключение: Датчик охватывает проводник с измеряемым током без разрыва цепи. Выходной сигнал датчика подается непосредственно на вход осциллографа.
Интерпретация: Токовые клещи имеют фиксированный коэффициент преобразования (например, 10 мВ/А). Масштабирование на осциллографе и последующая математическая обработка позволяют отображать ток в амперах.

Любой из методов требует внимательной установки временной развертки для адекватного отображения динамики тока. Необходимо учитывать погрешности преобразователей и частотную характеристику измерительной цепи для достоверности данных. Регулярная калибровка шунтов и токовых пробников — обязательное условие точности измерений.

Измерение параметров электрического напряжения

Измерение параметров электрического напряжения является ключевой функцией осциллографа, необходимой же для анализа амплитудных и временных характеристик сигналов. Этот процесс критически важен в электронике для диагностики, разработки и контроля. Точное измерение требует тщательной подготовки и настройки прибора.

Начальный этап включает корректное подключение щупа к тестируемой цепи. При этом выбор режима входа – AC (переменный ток) или DC (постоянный ток) – имеет первостепенное значение. Режим DC позволяет наблюдать полный сигнал, включая постоянную и переменную составляющие. В свою очередь, режим AC блокирует постоянную составляющую, что идеально подходит для анализа малых переменных напряжений, наложенных на значительное постоянное смещение. Верный выбор режима обеспечивает достоверность отображаемой осциллограммы.

Основной параметр для измерения напряжения – это коэффициент вертикального отклонения, обозначаемый V/дел. Данный регулятор устанавливает масштаб вертикальной оси экрана, определяя вольтовое значение каждого деления сетки. Оптимальная настройка V/дел позволяет разместить сигнал максимально полно и четко на экране, предотвращая его обрезание и обеспечивая удобство для визуального считывания амплитуды. Точность определения этого коэффициента напрямую влияет на правильность дальнейших расчетов.

Процедура считывания амплитуды включает:

Установление нулевой линии сигнала, что можно выполнить через вертикальное смещение.
Измерение вертикального расстояния в делениях от нулевой линии до пика сигнала (для V_p) или между верхним и нижним пиками (для V_pp).
Умножение измеренного количества делений на установленный коэффициент V/дел.

Для синусоидальных сигналов среднеквадратичное значение (V_RMS) рассчитывается как V_p / √2. Современные цифровые осциллографы существенно упрощают этот процесс, предоставляя автоматические функции измерения. Эти функции позволяют мгновенно получать точные значения V_p, V_pp, V_RMS и других параметров, минимизируя человеческий фактор и повышая скорость анализа. Способность таких устройств фиксировать неуловимые глитчи и переходные процессы, является ключевым преимуществом, обеспечивающим комплексную оценку электрического напряжения и его динамики, что способствует более глубокому пониманию поведения исследуемых систем.

Определение сдвига фаз

Осциллограф – незаменимый прибор для точного определения фазового сдвига между периодическими электрическими сигналами. Это критически важно в радиотехнике и электронике, для анализа их соотношений и оценки динамических характеристик систем, обеспечивая объективность измерений.

Для измерения фазового сдвига с помощью осциллографа применяются два основных метода:

Двухканальное отображение: При использовании двухканального осциллографа сигналы подаются на отдельные вертикальные входы. Устанавливают идентичные коэффициенты отклонения по вертикали и единую временную развертку. На экране отображаются две формы волны. Фазовый сдвиг (φ) определяется как φ = (Δt / T) × 360°. Δt — временной сдвиг между соответствующими точками сигналов (например, пересечениями нуля), T — период полного колебания сигнала. Метод нагляден и весьма точен.
Фигуры Лиссажу: Этот классический метод применяется для синусоидальных сигналов одинаковой частоты. Один сигнал подается на Y-вход, другой – на X-вход осциллографа, при этом внутренняя развертка отключается. На экране формируется замкнутая фигура, форма которой непосредственно зависит от фазового сдвига: прямая линия (φ=0° или 180°), окружность (при равных амплитудах, φ=±90°), эллипс (в прочих случаях). Количественно φ определяется по эллипсу, измеряя его максимальный вертикальный размер (A) и вертикальный отрезок (B) при X=0. Расчет выполняется по формуле: φ = arcsin(B/A). Учет знака сдвига осуществляется по наклону эллипса. Данный подход позволяет оперативно оценивать фазовые соотношения сигналов.

Оба метода требуют тщательной калибровки прибора. Современные цифровые осциллографы часто оснащены автоматическими функциями измерения φ, что значительно упрощает задачу, но понимание фундаментальных принципов работы остается незаменимым для профессионалов в данной области.
