Дополнительные функции:
- Диапазон частот: от 10 МГц до 40 ГГц
- Количество контрольных точек на трассу: от 1 до 60 001
- Полосы измерения : от 1 Гц до 1 МГц (с опцией: до 30 МГц)
- Макс. количество внутренних источников: 4
- Операционная система: Windows XP Embedded
- Динамический диапазон при 10 Гц Полоса измерения: Между тестовыми портами: тип. 140 дБ, с прямым доступом к приемнику: тип. >,150 дБ
- Диапазон мощности (тип.): от –40 дБм до +18 дБмВт
- С дополнительными ступенчатыми аттенюаторами: Генераторные ступенчатые аттенюаторы расширяют нижний предел диапазона выходной мощности на 70 дБ
- Время измерения на контрольную точку: <3,5 мкс (при ширине полосы измерения 1 МГц)
- Измерения линейных и нелинейных усилителей и смесителей
- Измерения коэффициента шума
- Измерения профиля импульса с разрешением 12,5 нс
- Точные дифференциальные измерения для надежной характеристики активных устройств с балансными портами
- Широкая полоса пропускания ПЧ: 1/5/30 МГц
- Универсальные методы калибровки: TOSM, TRL/LRL, TOM, TRM, TNA, UOSM
- Автоматические калибровочные устройства
- Измерения фазовой и групповой задержки на смесителях со смесителями и без них. Доступ к гетеродину
Время передачи данных (для 201 точки измерения):
- по шине IEC/IEEE: <,2,9 мс
- через VX11 более 100 Мбит/с LAN: <,1,3 мс
- через RSIB более 100 Мбит/с LAN: <,0,7 мс
- Время переключения между каналами: <,1 мс ( с не более чем 2001 точкой)
- Время переключения между настройками прибора: <,10 мс (с не более чем 2001 точкой)

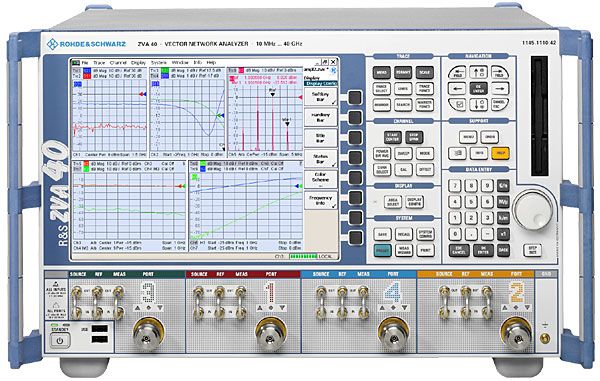

R&S®ZVA содержит один источник на каждую пару портов. Кроме того, для R&S®ZVA24 и R&S®ZVA40 доступны четыре модели источников. R&S®ZVA67 имеет один источник на порт. Специальное расположение переключателей обеспечивает параллельный вывод сигналов, т. е. сигналы могут подаваться на ИУ через все порты одновременно. Кроме того, опционально предоставляется прямой доступ к генератору и приемнику. Эта концепция предлагает множество преимуществ в отношении скорости измерения и функциональности.
Вышеуказанные конструктивные особенности делают R&S®ZVA анализатором с беспрецедентной производительностью и функциональностью, что особенно верно для четырехпортовой модели. Ниже приведены некоторые основные моменты:
- Использование второго источника в качестве гетеродина для быстрых измерений смесителя
- Генерация свипирующего двухтонального сигнала для быстрых измерений интермодуляции в зависимости от частоты или мощность
- Истинные дифференциальные измерения на сбалансированных тестируемых устройствах
- Параллельный вывод сигнала и измерение на тестовых портах для одновременного измерения двух или более тестируемых устройств.
- Прямой доступ к генератору/приемнику (опция), позволяющая, например, следующее:
- Шлейф предусилителей в тракты генератора
- Шлейф аттенюаторов в тракты приемника
- Подключение внешние испытательные установки, например усилители мощности, или использование анализатора в качестве многоканального приемника, например, для измерений антенн
Конструкция испытательного комплекта для повышения производительности и гибкости
Испытательный комплект включает в себя ряд специальных конструктивных особенностей. Имеется один измерительный канал и один эталонный канал для каждого тестового порта, ВЧ-переключатель в каждом тракте генератора и генератор для каждой пары тестовых портов. Модели R&S®ZVA24/40 с четырьмя источниками и модель с четырьмя портами R&S®ZVA67 даже имеют генератор для каждого тестового порта.
Это делает R&S®ZVA анализатором с беспрецедентной производительностью и функциональностью, который особенно верно для четырехпортовой модели:
- Истинные дифференциальные измерения на сбалансированных ИУ
- Два или четыре независимых источника, например, для сигналов гетеродина и ВЧ для быстрого смесителя или интермодуляции измерения
- Параллельный вывод сигнала и измерение на тестовых портах для одновременного измерения двух или более тестируемых устройств
- Опция прямого доступа к генератору/приемнику для подключения внешних испытательных установок, например, усилителей мощности, или использования в качестве многоканального приемника, например, для антенных измерений.
- Генерация до четырех когерентных сигналов для приложений A&D, таких как измерение антенных решеток.
- Расширяется до решений с активными гармоническими нагрузками (модели с четырьмя источниками)
Широкий динамический диапазон для быстрых и точных измерений
R&S®ZVA устанавливает новые стандарты скорости измерений. Его большая полоса пропускания ПЧ и быстрые синтезаторы в сочетании обеспечивают короткое время измерения и высокую пропускную способность при ручной настройке и автоматизированных производственных последовательностях. Время измерения на одну контрольную точку составляет менее 3,5 мкс в режиме CW, развертка по частоте более 200 контрольных точек занимает менее 5 мс. Благодаря широкому динамическому диапазону анализатора и низкому фазовому шуму это преимущество в скорости не влияет на точность измерения.
Быстрое переключение между настройками прибора
При анализе двух или более ИУ необходимый прибор настройки больше не нужно загружать с жесткого диска одну за другой. После вызова настройки остаются доступными в ОЗУ, включая расчетные данные, например, калибровочные значения, полученные путем интерполяции. Переключение между настройками может осуществляться практически без задержки, т.е. менее чем за 10 мс с помощью дистанционного управления. При использовании обычных приборов вызов настроек может занять до одной секунды. Каждая установка представлена отдельным окном измерений. Эта конструктивная особенность также упрощает обработку больших объемов измеренных данных. Если область отображения становится слишком «переполненной», данные можно легко распределить по другим окнам (настройкам). Вы можете легко переключаться между окнами с помощью мыши или нажатия клавиши.
Сегментированная развертка для оптимизации скорости, точности и динамического диапазона.
Функция сегментированной развертки позволяет разделить развертку на практически неограниченное количество сегментов. Параметры развертки, такие как расстояние между контрольными точками, ширина полосы измерения и мощность генератора, могут быть определены отдельно для каждого сегмента и точно согласованы с характеристикой ИУ. Таким образом, скорость и точность измерений могут быть дополнительно оптимизированы.
Параллельные измерения — до четырех раз быстрее
Помимо стандартного режима работы, концепция R&S®ZVA позволяет использовать тестовые порты быть организованы в группы, например, в две группы по два порта в каждой или в четыре группы по одному порту в каждой. Измерения проводят на различных группах одновременно при условии, что параметры испытаний идентичны для каждой группы. Это означает, что измерение двух или более ИУ в параллельном режиме занимает не больше времени, чем измерение одного ИУ в стандартном режиме. Таким образом, по сравнению с последовательными измерениями скорость измерения удваивается при параллельном измерении двух двухпортовых ИУ и учетверяется при параллельном измерении четырех однопортовых ИУ.
Передача данных одновременно с разверткой
Поскольку данные рефлектограммы передаются через шину IEC/IEEE или локальную сеть одновременно с захватом измеренных данных, время передачи данных на R&S®ZVA незначительно.
Биты канала и пользовательский порт — высокая скорость управление внешними устройствами
Чтобы еще больше ускорить циклы автоматического тестирования, на задней панели предусмотрен специальный порт для триггерных сигналов ввода-вывода и индикации состояния. Эти сигналы напрямую синхронизируют внешние устройства испытательной установки или настройки ИУ с последовательностями внутренних измерений R&S®ZVA. Последовательности дистанционного управления не требуются, что экономит время выполнения. Контакты порта USER CONTROL также предоставляют информацию о чистом времени, необходимом для измерения одной точки, одной развертки или выполнения частичного измерения. Это позволяет легко определять чистое время измерения и оптимизировать синхронизацию.
Эргономичный пользовательский интерфейс
Современные ИУ имеют постоянно растущее число сложных функций и портов, которые также предъявляет более высокие требования к возможностям дисплея прибора. R&S®ZVA предоставляет универсальные функции для удобного отображения результатов. Практически неограниченное количество каналов и трасс Более 100 трасс можно комбинировать любым образом в рамках отдельных диаграмм и назначать более чем 100 различным каналам. Таким образом, ИУ можно измерять, используя самые разные условия воздействия, и все интересующие параметры можно отобразить на экране. Имена трасс, каналов и маркеров можно редактировать и заменять на пользовательские имена, чтобы упростить их идентификацию.
Простой экспорт и импорт результатов
Использование Windows XP Embedded операционная система в сочетании с различными интерфейсами позволяет легко интегрировать результаты измерений в документацию, сохраняя содержимое экрана в виде файлов *.bmp, *.png, *.jpg или *.emf и экспортируя эти файлы в систему обработки текста. . Данные трассировки можно сохранять в виде файлов *.snp, *.csv или *.dat, а затем анализировать и обрабатывать с помощью других инструментов. Кроме того, созданные извне файлы, такие как файлы *.snp и *.csv, можно импортировать в R&S®ZVA в качестве сохраненных данных трассировки.
Удобный редактор формул для сложных математических расчетов трассировки
R&S®ZVA включает в себя универсальный редактор уравнений с обширными функциями для математического анализа трасс. Эти функции можно использовать для связывания любых активных трасс и сохраненных трасс различными способами в режиме реального времени. Это делает ненужными внешние программы анализа. Сгенерированные уравнения можно сохранять, обрабатывать с помощью внешних инструментов и перезагружать по мере необходимости.
Мастер измерений — шаг за шагом к желаемой тестовой настройке
Измерение многопортовых и сбалансированных тестируемых устройств с помощью анализатора цепей обычно требует значительных усилий со стороны пользователя, например, для настройки топологии порта, выбора отображаемых параметров, установки режима развертки или выбора подходящего метода калибровки. В R&S®ZVA мастер измерений шаг за шагом проведет вас через настройку теста, чтобы создать нужную конфигурацию. Он запрашивает все необходимые входные данные и предлагает настройки по умолчанию для текущей задачи измерения. С помощью мастера можно, например, сконфигурировать R&S®ZVA для отображения всех 16 S-параметров смешанного режима сбалансированного двухпортового прибора практически за короткое время.
Внедрение/удаление — согласование импеданса с использованием виртуальных сетей
Коаксиальные и симметричные компоненты, такие как фильтры на ПАВ, которые используются, например, во внешних интерфейсах мобильных телефонов, должны быть указаны вместе с сетями, которые согласуют их с импедансом окружающей цепи. Кроме того, могут быть смоделированы паразитные эффекты, возникающие, когда тестируемое устройство установлено в рабочей среде. Используя специальные алгоритмы, R&S®ZVA встраивает ИУ в виртуальные согласующие сети, а также извлекает его для устранения паразитных эффектов, например, вызванных полосковыми линиями. R&S®ZVA предлагает различные типы схем преобразования. Значения сетевых элементов можно редактировать. Если вы изменяете значения отдельных элементов, R&S®ZVA немедленно пересчитывает сеть и (де)встраивает ИУ в новую сеть в квазиреальном времени. Кроме того, вы можете считывать файлы *.s2p и *.s4p, созданные с помощью инструментов EDA, в R&S®ZVA и использовать данные для встраивания/удаления.
Технические характеристики
| Manufacturer | Rohde & Schwarz |
|---|---|
| Condition | Used |
| Frequency | 40 GHz |
