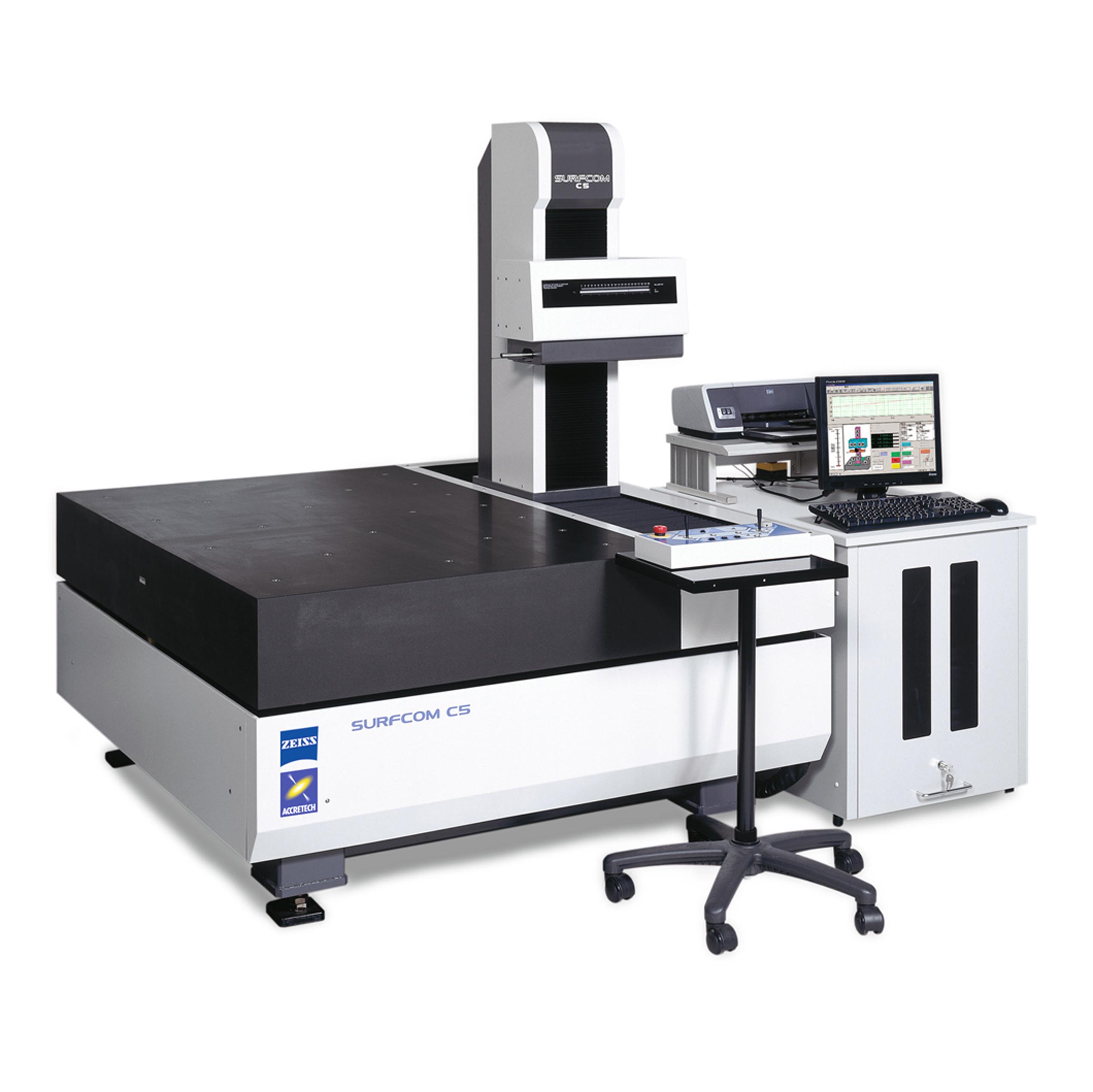

ZEISS SURFCOM C5 Полностью автоматическое измерение поверхности

Описание SURFCOM C5 Полностью автоматизированное измерение поверхности.
Разработанный для обеспечения качества при серийном производстве, SURFCOM C5 идеально подходит для выполнения полностью автоматизированного измерения поверхности компонентов двигателя.

SURFCOM C5 был разработан для полностью автоматизированного измерения поверхности измерений и обеспечения качества и идеально подходит для работы с компонентами двигателя и волнами.
Полностью автоматизированные измерения поверхности выполняются быстро и надежно. В дополнение к осям ЧПУ в направлениях XY и Z, SURFCOM C5 оснащен поперечным питателем и осью наклона датчика, что позволяет без проблем выполнять измерения во всех направлениях. В дизайне открытой системы доминирует большой гранитный измерительный стол, который идеально подходит для подключения приспособлений для конкретных компонентов. SURFCOM C5 обеспечивает очень высокую пропускную способность. Крупные детали, такие как картеры и головки цилиндров, могут быть измерены в кратчайшие сроки благодаря высокой скорости позиционирования 100 мм/с. Трассирующий драйвер в направлении X оснащен безвибрационным, малообслуживаемым и чрезвычайно точным линейным приводом, обеспечивающим стабильность.

SURFCOM C5 удобен везде, где предъявляются высокие требования к параметрам поверхности, качеству и пропускная способность. SURFCOM C5 идеально подходит для серийных измерений компонентов двигателя, таких как коленчатые валы, головки цилиндров, распредвалы и другие детали.

Идеально подходит для автоматизированного измерения поверхности таких компонентов двигателя, как блоки цилиндров и головки цилиндров.
Разработан для обеспечения качества при серийном производстве.
Повышение производительности благодаря полностью автоматическому измерению поверхности цеха.
Высокая гибкость: конструкция прибора идеально подходит для соединений с оборудованием для конкретных компонентов.
Быстрее, надежнее и экономичнее благодаря полностью автоматизированному измерению поверхности.
Наилучший доступ к месту измерения благодаря 5 осям ЧПУ.
Короткое время настройки благодаря встроенному запатентованному драйверу отслеживания Y по оси X.
Измерения во всех направлениях с использованием встроенного датчика вращения .
Значительно быстрее, меньше обслуживания и меньше вибраций, чем стандартные системы, благодаря запатентованному бесконтактному линейному приводу (ось X).
Высокая скорость позиционирования 100 мм/с для высокой эффективности измерения даже на больших компонентах.
Обширная запатентованная концепция безопасности – для максимальной безопасности оператора и машины.
Технические характеристики

• Подробности:Обзор технических данных
  Диапазон измерения/разрешение (ось Z) 500 мм/0,1 мкм
  Измерение диапазон/разрешение (ось X) 200 мм/0,1 мкм
  Диапазон измерения/разрешение (ось Y) 800 мм/0,1 мкм
  Диапазон/разрешение измерения (по оси Y) 30 мм/0,1 мкм
  Позиционирование скорость 100 мм/с
  Скорость измерения 0,03–20 мм/с
  </li
• Технические характеристики: Значительно более высокая производительность по сравнению с обычными решениями Идеально подходит для автоматического контроля качества при серийном производстве Высокая гибкость: конструкция станка идеально подходит для соединения с креплениями для конкретных компонентов Полностью автоматические измерения поверхности с ЧПУ: быстрее, надежнее и больше экономичность благодаря 5 осям ЧПУ. Сокращение времени настройки благодаря встроенному запатентованному драйверу отслеживания Y по оси X. Измерения во всех направлениях благодаря встроенному датчику вращения. привод по оси X Скорость позиционирования 100 мм/с для высокой эффективности измерения даже на больших компонентах Комплексная конструкция безопасности для максимальной безопасности оператора и станка коленчатые и распределительные валы

Информация и руководства

• Технический паспорт продукта
