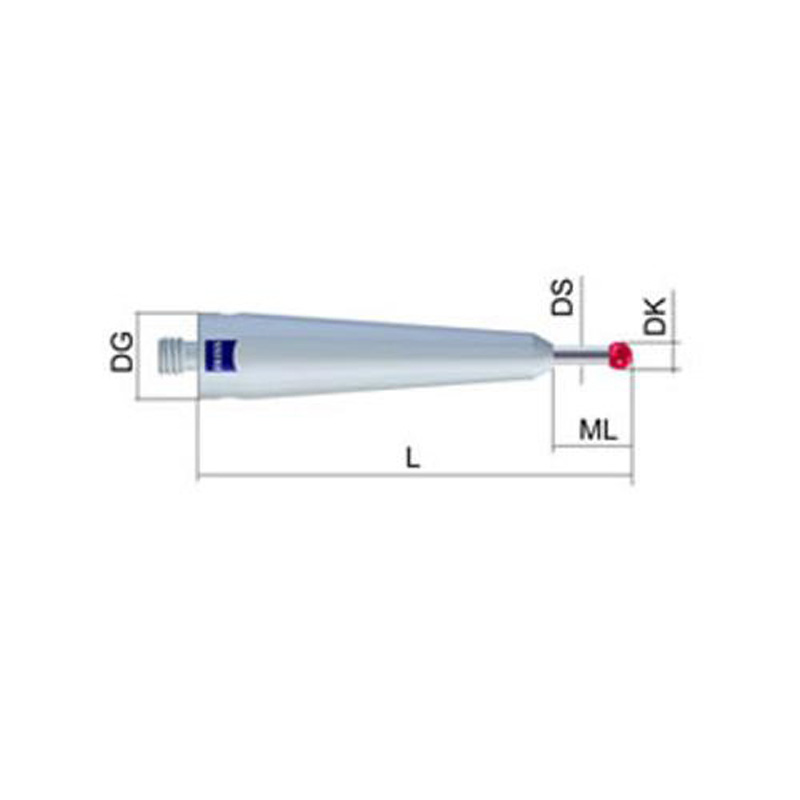

Описание M5, стилус прямой, рубиновая сфера [Ø 0,5 … 2,5 мм], стержень из карбида вольфрама, длина: 55,0 мм Технические характеристики

Подробности:Тип продукта: стилус
Тип соединения In: M5
Ø сферы (DK): 2,5 мм
Длина (L): 55,0 мм
Применение: тактильная
Ø стержня (DS): 2,0 мм
Ø корпуса (DG): 11,0 мм
Размер Длина: 5,0 мм
Тип щупа: Прямой
Наконечник стилуса: Сферический
Материал наконечника: Рубин
Материал стержня: Карбид вольфрама
Вес: 11,6
Сферические щупы имеют самый большой размер области применения, потому что они имеют одинаковые характеристики измерения во всех направлениях. Поэтому они подходят для всех распространенных измерительных задач, таких как измерение отверстий и поверхностей. Чем больше размер сферы иглы, тем больше механический фильтр. Это означает, что профиль вашей заготовки сглаживается, что часто требуется при измерении формы. Отклонение от идеальной формы сферы обычно выражается в степени. Щупы ZEISS стандартно имеют класс 5, но также могут предлагаться в более высоком классе 3 для особых требований. Щупы с прямым стержнем представляют собой щупы самой простой конструкции. Полная длина стержня может быть использована для измерения длины.
Рубиновые щупы являются стандартом почти для всех применений и доступны в различных диаметрах. Еще одним преимуществом является возможность изготовления рубиновых сфер очень малого диаметра (от 0,12 мм). С другой стороны, у рубина есть недостатки при непрерывном сканировании определенных материалов и поверхностей. При работе с очень мягкими материалами, например, алюминием, материал заготовки может откладываться на поверхности рубина (отложение материала). С другой стороны, очень твердые и шероховатые поверхности, например отливки, вызывают истирание сферы (удаление материала). В результате форма сферы меняется и теряет точность. ZEISS использует твердосплавные стержни для стандартных щупов. Они представляют собой хорошее сочетание веса, жесткости и теплового расширения.
В зависимости от материала щупов и обрабатываемой детали может произойти износ щупов. Поэтому мы рекомендуем регулярно проверять щупы на износ. Также не забывайте очищать щупы или заменять их при необходимости. Доступны салфетки для очистки щупов ZEISS. Чтобы узнать больше о щупах ZEISS, закажите бесплатное электронное обучение по стилусам на платформе электронного обучения ZEISS.

Характеристики
✔ Рубиновая сфера подходит для общих измерительных задач
✔ Твердосплавный стержень высокой жесткости
✔ Прямой стержень с большей длиной измерения
✔ Проверенное качество ZEISS благодаря использованию выбранных материалов

Zeiss Ø2,5 мм M5, стилус прямой, рубиновая сфера [Ø 0,5 ... 2,5 мм], стержень из вольфрамового карбюратора, L: 55,0 мм
