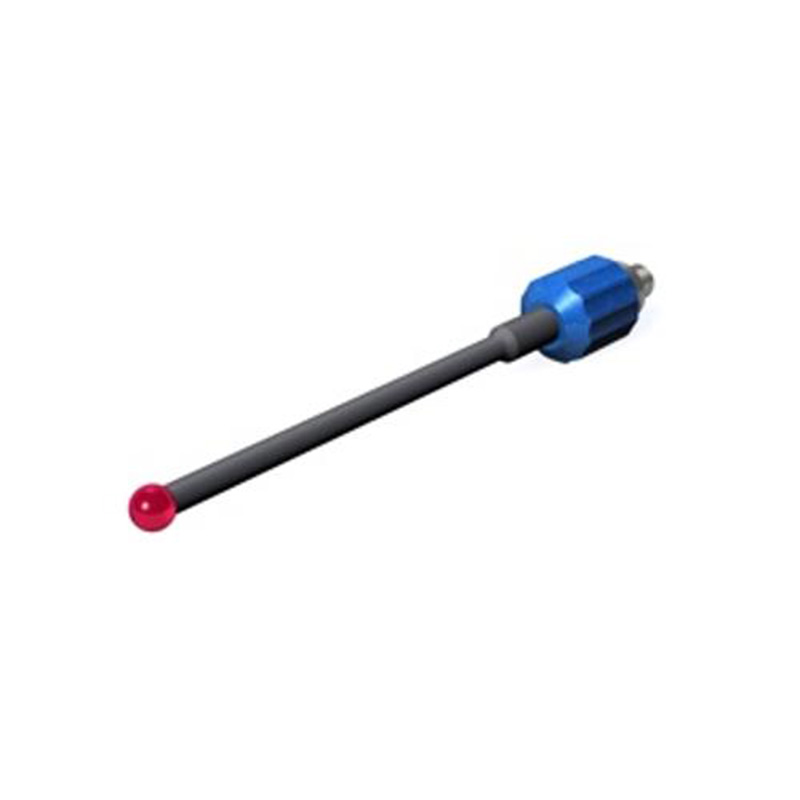

Описание M3 XXT, щуп с насечкой, прямой, рубиновая сфера, стержень ThermoFit®, длина: 20,0 мм. 2,0 мм
Длина (L): 20,0 мм
Применение: Тактильный
Ø стержня (DS): 1,0 мм
Ø корпуса (DG): 5,0 мм
Измерительная длина: 8,0 мм
Тип стилуса: Прямой
Наконечник стилуса: Сфера
Материал наконечника: Рубин
Материал стержня: Углеродное волокно
Вес: 0,9
Сферические щупы имеют самую большую область применения, поскольку они одинаковое зондирующее поведение во всех направлениях. Поэтому они подходят для всех распространенных измерительных задач, таких как измерение отверстий и поверхностей. Чем больше размер сферы иглы, тем больше механический фильтр. Это означает, что профиль вашей заготовки сглаживается, что часто требуется при измерении формы. Отклонение от идеальной формы сферы обычно выражается в степени. Щупы ZEISS стандартно имеют класс 5, но также могут предлагаться в более высоком классе 3 для особых требований. Щупы с прямым стержнем представляют собой щупы самой простой конструкции. Полная длина стержня может быть использована для измерения длины.
Рубиновые щупы являются стандартом почти для всех применений и доступны в различных диаметрах. Еще одним преимуществом является возможность изготовления рубиновых сфер очень малого диаметра (от 0,12 мм). С другой стороны, у рубина есть недостатки при непрерывном сканировании определенных материалов и поверхностей. При работе с очень мягкими материалами, например, алюминием, материал заготовки может откладываться на поверхности рубина (отложение материала). С другой стороны, очень твердые и шероховатые поверхности, например отливки, вызывают истирание сферы (удаление материала). В результате форма сферы меняется и теряет точность. Стержни ZEISS ThermoFit из углеродного волокна представляют собой оптимальное сочетание жесткости, веса и теплового расширения. Это делает их подходящими для особо сложных измерительных задач.
В зависимости от материала щупов и обрабатываемой детали щупы могут изнашиваться. Поэтому мы рекомендуем регулярно проверять щупы на износ. Также не забывайте очищать щупы или заменять их при необходимости. Доступны чистящие салфетки ZEISS Styli. Чтобы узнать больше о щупах ZEISS, запишитесь на бесплатное электронное обучение по стилусам на платформе электронного обучения ZEISS.Характеристики
✔ Рубиновая сфера, подходящая для общих измерительных задач
✔ Вал ZEISS ThermoFit для высокой жесткости при малом весе и низком термическом линейном расширении
✔ Прямой вал с большей длиной измерения
✔ Доказано Качество ZEISS благодаря использованию отборных материалов
