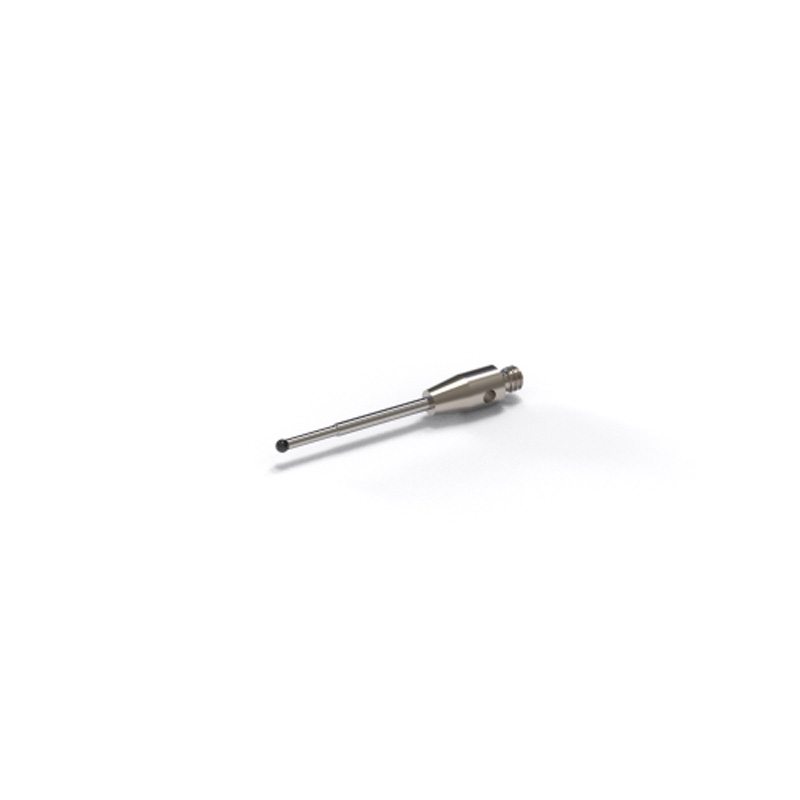

Описание M2, ступенчатый стилус, сфера из нитрида кремния, стержень из карбида вольфрама, длина: 19,0 мм.
Длина (L): 19,0 мм
Применение: Тактильный
Ø стержня (DS): 1,0 мм
Ø стержня (DSE): 0,8 мм
Ø корпуса (DG): 3,0 мм
Измерительная длина: 13,0 мм
2. Изм. Длина: 5,0 мм
Тип щупа: Ступенчатый
Наконечник стилуса: Сфера
Материал наконечника: Нитрид кремния
Материал стержня: Карбид вольфрама
Вес: 0,5
Сферические щупы имеют наибольшая область применения, потому что они имеют одинаковые характеристики измерения во всех направлениях. Поэтому они подходят для всех распространенных измерительных задач, таких как измерение отверстий и поверхностей. Чем больше размер сферы иглы, тем больше механический фильтр. Это означает, что профиль вашей заготовки сглаживается, что часто требуется при измерении формы. Отклонение от идеальной формы сферы обычно выражается в степени. Щупы ZEISS стандартно имеют класс 5, но также могут предлагаться в более высоком классе 3 для особых требований. Преимущество ступенчатого вала состоит в большей толщине вала, которая уменьшается по направлению к измерительному наконечнику. Этот ступенчатый вал повышает устойчивость вала при сохранении той же длины (в зависимости от диаметра сферы). Однако в то же время полезная измерительная длина уменьшается.
Щупы из нитрида кремния так же универсальны, как и рубиновые щупы. Однако при сканировании алюминия или других мягких материалов они обнаруживают меньше отложений материала. ZEISS использует твердосплавные стержни для стандартных щупов. Они представляют собой хорошее сочетание веса, жесткости и теплового расширения.
В зависимости от материала щупов и обрабатываемой детали может произойти износ щупов. Поэтому мы рекомендуем регулярно проверять щупы на износ. Также не забывайте очищать щупы или заменять их при необходимости. Доступны чистящие салфетки ZEISS Styli. Чтобы узнать больше о щупах ZEISS, запишитесь на бесплатное электронное обучение по стилусам на платформе электронного обучения ZEISS.Характеристики
✔ Сфера из нитрида кремния, особенно подходящая для алюминия
✔ Твердосплавный вал с высокой жесткостью
✔ Ступенчатый вал для обеспечения большей стабильности
✔ Проверенный временем ZEISS качество благодаря использованию отборных материалов
