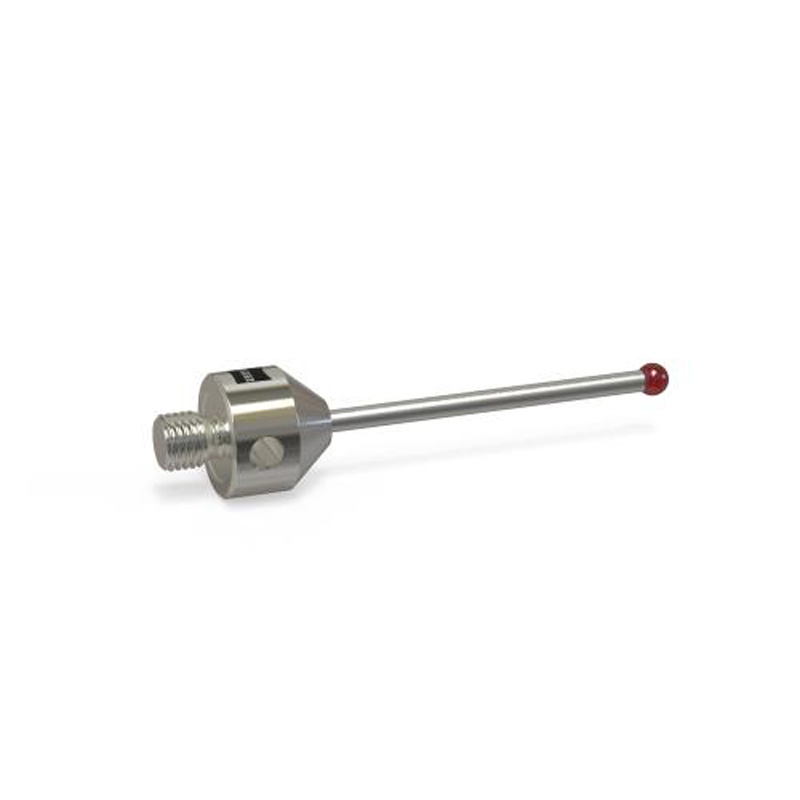

Zeiss Ø 3,0 мм M5, стилус прямой, рубиновая сфера [Ø 3 ... 3,5 мм], стержень из карбида вольфрама, длина: 94,0 мм

Описание Рубиновые щупы являются стандартом почти для всех применений и доступны в различных диаметрах. Еще одним преимуществом является возможность изготовления рубиновых сфер очень малого диаметра (от 0,12 мм). С другой стороны, у рубина есть недостатки при непрерывном сканировании определенных материалов и поверхностей. При работе с очень мягкими материалами, например, алюминием, материал заготовки может откладываться на поверхности рубина (отложение материала). С другой стороны, очень твердые и шероховатые поверхности, например отливки, вызывают истирание сферы (удаление материала). В результате форма сферы меняется и теряет точность. ZEISS использует твердосплавные стержни для стандартных щупов. Они представляют собой хорошее сочетание веса, жесткости и теплового расширения. Технические характеристики

• Подробности:Тип продукта: Стилус
  Тип соединения In: M5
  Ø сферы (DK): 3,0 мм
  Длина (L): 94,0 мм
  Применение: Тактильное
  Ø стержня (DS): 2,0 мм
  Ø корпуса (DG): 11,0 мм
  Измерительная длина: 84,0 мм
  Тип щупа: Прямой
  Наконечник стилуса: Сфера
  Материал наконечника: Рубин
  Материал стержня: карбид вольфрама
  Вес: 9,9 г

  Сферические щупы имеют наибольшую область применения, поскольку они обеспечивают одинаковое зондирование во всех направлениях. Поэтому они подходят для всех распространенных измерительных задач, таких как измерение отверстий и поверхностей. Чем больше размер сферы иглы, тем больше механический фильтр. Это означает, что профиль вашей заготовки сглаживается, что часто требуется при измерении формы. Отклонение от идеальной формы сферы обычно выражается в степени. Щупы ZEISS стандартно имеют класс 5, но также могут предлагаться в более высоком классе 3 для особых требований. Щупы с прямым стержнем представляют собой щупы самой простой конструкции. Полную длину вала можно использовать для измерения длины.

Особенности ✔ Рубиновая сфера, подходящая для общих измерительных задач
✔ Твердосплавный вал с высокой жесткостью
✔ Прямой вал с увеличенной измерительной длиной
✔ Проверенное качество ZEISS благодаря использованию отборных материалов
