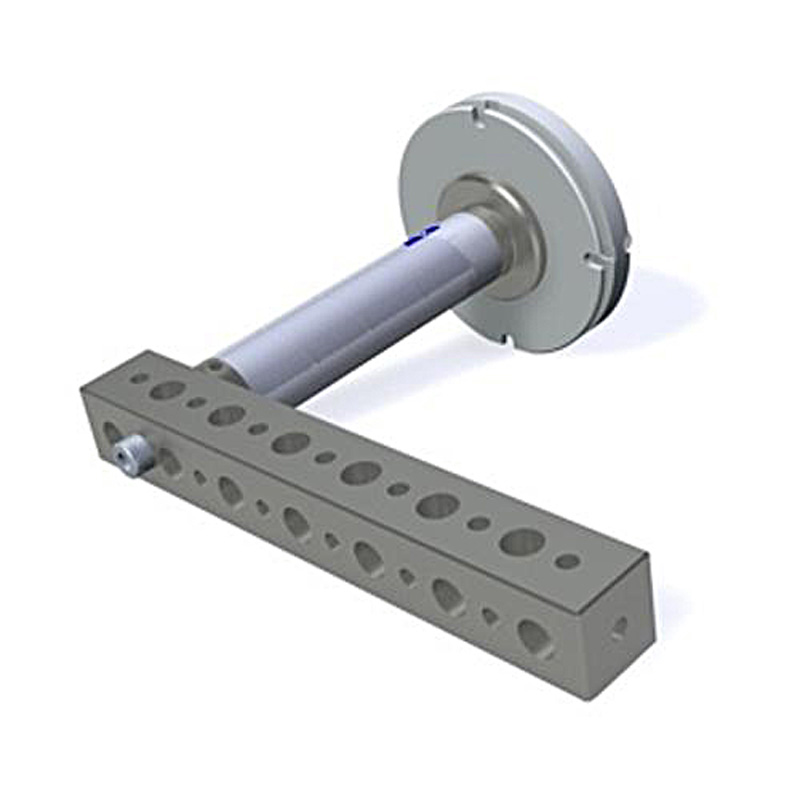

Описание Переходная пластина VAST, держатель для нескольких щупов Технические характеристики
- Подробности:Тип продукта: Многопозиционный
Тип соединения In: M5
Длина (L): 70,0 мм
Применение: Connect
Измерение Длина: 116,5 мм
Тип щупа: Адаптерная пластина
Ширина (B): 20,0
Тип соединения Выход: M5Многочисленные держатели щупов используются, среди прочего, для измерения зубчатых колес с помощью вращающихся стол. Предпочтительно они используются для внешних зубчатых колес цилиндрического, конического, червячного, роторно-винтового компрессора и гребенчатого типа. Можно подключить несколько щупов и удлинителей. Многократный держатель, изготовленный из высокопрочного титана, крепится к оригинальной переходной пластине VAST с помощью удлинителя пластины ZEISS Reach CFX3 длиной 70 мм. Всего к 26 точкам подключения M5 можно подключить щупы и удлинители.
Комбинируемая сенсорная технология: головки датчиков VAST (VAST XT Gold и VAST Gold) для датчика VAST XTR gold: функция вращения отсутствует (кольцо для защиты от столкновений обязательно) Можно использовать опции: VAST Performance Kit FlyScan и QuickChange Комбинируемое гнездо датчика: гнездо датчика MT/VAST 600660-8365-000 Максимальный вес 800 г может быть подвешен на пластине адаптера (пластина адаптера входит в комплект). Длина щуповой системы не может превышать 800 мм. Адаптерная пластина MT/VAST, M5, держатель для нескольких щупов, титан, L70, ML116,5, D20, вес: 391 г
Свойства измерительных машин ZEISS и гарантированные характеристики машины гарантируются только при использовании оригинальных сменных щупов ZEISS тарелки. Все функции комплекта VAST Performance Kit можно использовать только в сочетании со сменными пластинами ZEISS. Использование адаптерных пластин от неизвестных / несертифицированных производителей оказывает существенное негативное влияние на точность и стабильность. Проверьте необходимость выполнения DeviceActovator при использовании новой адаптерной пластины ZEISS. Дополнительная информация и инструкции по эксплуатации доступны по следующей ссылке в Центре загрузок: https://portal.zeiss.com/download-center/softwares/imt
- Технические характеристики:Адаптерная пластина VAST с удлинителем держатель для нескольких стилусов и активный идентификационный чип. В комплект поставки не входят: кольцо для защиты от столкновений: 600664-8410-000 и зажимы для маркировки 626119-0010-000
