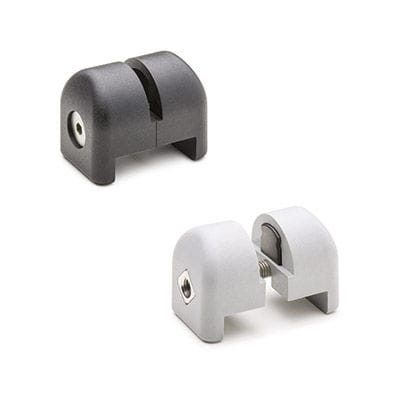

МАТЕРИАЛ Полиамид (PA), армированный стекловолокном, СУПЕР-технополимер, матовый, черный цвет RAL 9005 (C9) или серый цвет RAL 7040 (C33). ВИБРАЦИОННО-ГАШАЮЩИЕ ПОДУШКИ Изготовлены из резины NBR, твердость 90 по Шору A, поставляются в собранном виде. ВИНТ И ГАЙКА Нержавеющая сталь AISI 304, резьба М5. — PPR.25: винт с потайной головкой и шестигранной головкой (UNI 5933). — PPR.30: винт с цилиндрической головкой и шестигранником (UNI 9327). СТАНДАРТНЫЕ ИСПОЛНЕНИЯ — ППР: для монтажа панелей, без виброгасящих подкладок. — ППР-А: для монтажа панелей, с виброгасящими подкладками. — ППР-Р: для монтажа электросварной сетки (макс. диаметр резьбы 3 мм), без виброгасящих подкладок. ОСОБЕННОСТИ И ПРИМЕНЕНИЕ — PPR.25: для квадратных профилей 25 мм или 1 фут. — PPR.30: для квадратных профилей 30 мм. — Резиновые вибропоглощающие накладки для обеспечения фиксации панели даже при наличии сильных вибраций и для компенсации различных допусков размеров. — Расстояние панели от профиля в 7,5 мм позволяет избежать скопления грязи. — Безопасность в соответствии с ISO 13857, пункт 4.2.4. — Расстояние безопасности (D) – это минимально необходимое расстояние между защитной конструкцией и потенциально опасным элементом машины (рис.1). СБОРКА ЗАЖИМА НА ПРОФИЛЕ При монтаже сверление панели не требуется. Затяните хомут на профиле и панели или электросварной сетке с помощью винта и гайки, входящих в комплект поставки.
Технические характеристики
ХарактеристикиПрименениепанельМатериалнержавеющая сталь
