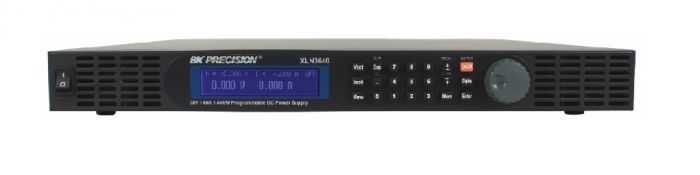

XLN3640-GL BK Прецизионный источник питания постоянного тока

Дополнительные характеристики:

• Выходное напряжение: 0–36 В
• Выходной ток: 0–40 А
• Выходная мощность: 1440 Вт
• Компактный, высокой плотности, корпус 1U
• Интерфейс USB (стандартный), GPIB и LAN
• Внешний аналоговый интерфейс программирования
• Режим списка: Выполнение 150 ступенчатых тестовых последовательностей из памяти прибора
• Среднее время обработки команды &lt, 50 мс
• Программируемая скорость нарастания напряжения и тока позволяет осуществлять «мягкий пуск» нагрузок
• >5 В/1 А, фиксированный выход для вспомогательных цепей
• Встроенные точные измерения напряжения и тока
• Внутри хранится до 10 настроек прибора
• Расширенная защита имеет OVP, OCP, OPP и функцию блокировки клавиш.
• Простая настройка режима ведущий/ведомый для последовательного и параллельного подключения до 4 блоков
• Управление до 31 источника питания с одного ПК через интерфейс RS485
• Дистанционное управление
• Универсальный вход переменного тока 100–240 В с коррекцией коэффициента мощности
• Выходной разъем высокой мощности для быстрого и безопасного подключения

li>

• Выходной сигнал, управляемый таймером (от 1 с до 100 часов)
• Воздушный поток спереди назад обеспечивает эффективное охлаждение в средах с высокой плотностью размещения в стойках
• Доступны драйверы LabVIEW™
• Входящие в комплект аксессуары: руководство пользователя, кабель питания, комплект для монтажа в стойку, отчет об испытаниях и сертификат калибровки, клеммные колодки для выходных разъемов (только для моделей с высоким током)
• Три года гарантии

BK Precision XLN3640-GL — это компактный программируемый блок питания постоянного тока с одним выходом, подходящий для широкого спектра приложений. Сопоставимые блоки питания от других производителей в первую очередь предназначены для рынка ATE, в то время как XLN3640-GL предназначен как для пользователей настольных компьютеров, так и для системных интеграторов.

Для настольных приложений эти блоки питания предлагают встроенные индикаторы напряжения и тока, отображающие настройки и выходные значения одновременно, а также интуитивно понятный пользовательский интерфейс с полной клавиатурой и поворотной ручкой.

Стандартные интерфейсы USB, RS485, GPIB и LAN в сочетании с быстрым средним временем обработки команд менее 50 мс делают Серия XLN идеально подходит для приложений ATE. Бесплатное прикладное программное обеспечение и полный набор драйверов LabVIEW™ обеспечивают возможности удаленного управления, сокращают время программирования и повышают производительность.

Когда требуется большая выходная мощность, можно подключить до четырех моделей XLN в последовательно (только для сильноточных моделей) или параллельно и синхронизировано с интерфейсом RS485. Кроме того, интерфейс RS485 можно использовать для последовательного подключения до 31 устройства и удаленного управления ими с одного главного ПК через интерфейс USB, GPIB или LAN.

Эти блоки питания идеально подходят для интеграции систем ATE. , дизайн и разработка продуктов, контроль качества продуктов и испытания на пригорание, а также другие приложения, требующие отличного регулирования, высокой мощности, низкого уровня шума и широкого диапазона номинальных напряжений и токов.

Гибкая конфигурация

Работа ведущий/ведомый
До четырех моделей с одинаковыми параметрами могут быть подключены параллельно или последовательно (только для сильноточных моделей) и работать в режиме ведущий/ведомый.
Интерфейс RS485 используется для связи между хозяин и раб(ы). После настройки ведущий будет автоматически искать и обнаруживать подчиненные устройства и отображать напряжение и ток всей системы.

Фиксированный выход 5 В/1 А (только для моделей с высоким током) )
Модели XLN с высоким током имеют дополнительный выход с постоянным выходным напряжением 5 В и максимальным выходным током 1 А для питания другого устройства.

Расширенная защита устройства
Для защиты тестируемого устройства серия XLN обеспечивает больше функций безопасности, чем любой другой системный источник питания в этой категории: защита от перенапряжения (OVP), перегрузки по току (OCP), перегрузки по мощности (OPP) и перегрева (OTP). При возникновении неисправности источник питания отключит выход, подаст звуковой сигнал и отобразит сообщение об ошибке.

Аналогично, при постоянном напряжении к постоянному току (CV-to— CC) или режим защиты от постоянного тока к постоянному напряжению (CC-to-CV), источник питания отключится, если изменения нагрузки заставят источник питания переключиться между двумя режимами работы. Блок питания также может обнаруживать аномально низкую входную мощность переменного тока и отключать выход, когда это происходит.

Дистанционное определение
Функция удаленного измерения может компенсировать падение напряжения в проводке нагрузки

Таймер протекания тока для проверки выключателя или предохранителя
Серия XLN может использоваться для точного измерения времени срабатывания предохранителя или автоматического выключателя. После установки уровней напряжения и тока кнопка включения/выключения включает выход, и время размыкания предохранителя/выключателя измеряется с точностью до 100 мкс. Максимальный период счета составляет один час.

Удобная калибровка с помощью передней панели
С помощью 5,5-разрядного мультиметра и токового шунта можно удобно калибровать параметры напряжения и тока с передней панели. через меню калибровки.

Удаленный доступ и программирование

Системная интеграция
Эти источники питания предлагают стандартный USB, а также дополнительные интерфейсы GPIB и LAN для облегчения разработки испытательной системы. и интеграция. Серия XLN поддерживает SCPI IEEE488.2 и поставляется с драйверами LabVIEW™.

Интерфейс веб-сервера
Модели серии XLN с интерфейсами GPIB и LAN оснащены встроенным веб-сервером, который позволяет пользователям для настройки, управления или мониторинга основных параметров блока питания с удаленного компьютера с помощью веб-браузера.

Интерфейс Telnet
Блоком питания можно управлять с помощью команд SCPI через Telnet-соединение через интерфейс Ethernet. Любой компьютер с клиентом Telnet можно использовать для управления источником питания.

Управление несколькими устройствами
В режиме управления несколькими устройствами можно последовательно подключить до 31 устройства через RS485. и управляться с одного главного блока через интерфейс USB, GPIB или LAN.

Внешний аналоговый интерфейс программирования
В дополнение к управлению с передней панели или через удаленный интерфейс также могут программируется аналоговым управляющим сигналом. Источники питания могут управляться извне от нуля до полной шкалы либо аналоговым источником напряжения (выбор 0-5 В/0-10 В), либо сопротивлением (0-5 кОм, 0-5 кОм/0-10 кОм выбирается для высокого напряжения). модели напряжения). Высоковольтные модели также предоставляют дополнительные функции для интерфейса аналогового программирования, такие как возможность контролировать выходное напряжение и ток, проверять режим регулирования (CC или CV) и указывать, произошла ли ошибка.

Выполнение тестовой последовательности в режиме списка
Функция режима списка позволяет пользователям загружать список команд во внутреннюю память источника питания и выполнять их. Можно сохранить до 10 наборов программ, всего 150 шагов. распределены между ячейками памяти. Последовательность тестирования может быть запрограммирована удаленно через интерфейсы USB, GPIB или LAN с помощью команд SCPI или прилагаемого программного обеспечения. однократное или многократное выполнение.

Прикладное программное обеспечение
ПО для ПК предназначено для создания и выполнения тестовых последовательностей в режиме списка через интерфейс USB или GPIB. Создание, сохранение и загрузка списков программ. Просмотр выходных характеристик и экспорт данных в файл. Тест Pass/Fail отслеживает максимальное и минимальное значения напряжения и тока за указанный период времени.

Технические характеристики
