Описание

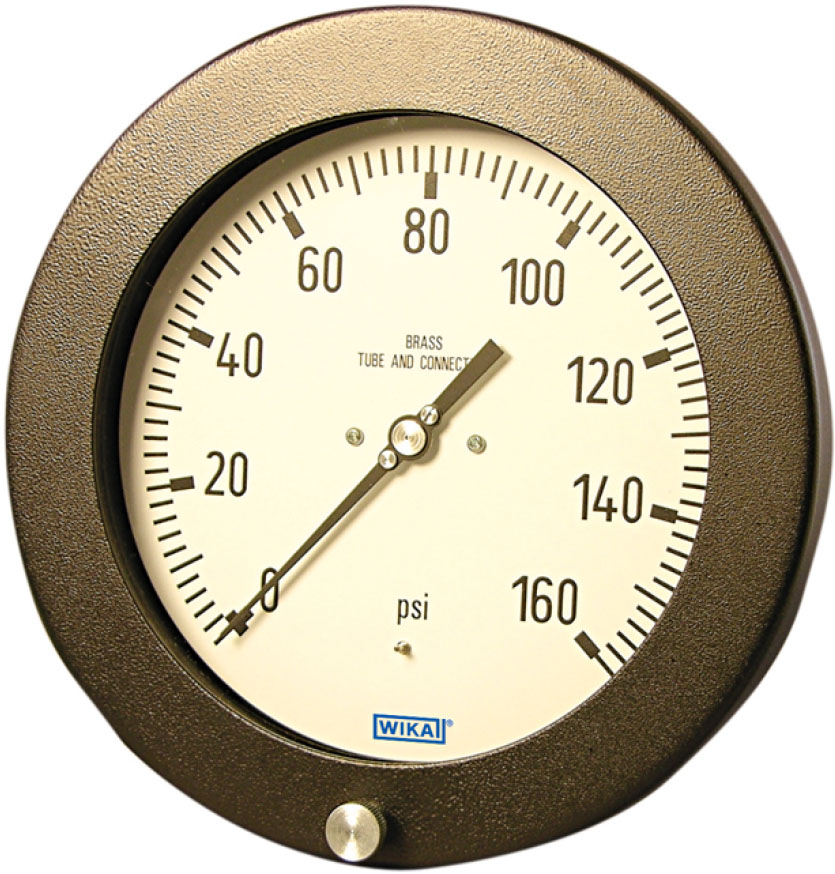

Манометр WIKA 232.25 представляет собой технологический манометр с трубкой Бурдона, оснащенный шарнирным кольцом для легкого доступа к регулируемому указателю. Эти манометры, разработанные специально для использования в панелях мониторинга давления, доступны в диапазонах от вакуума до 20 000 фунтов на квадратный дюйм. Модель 232.25 идеально подходит для многих применений в перерабатывающей промышленности, например, в химической/нефтехимической промышленности, на электростанциях, в горнодобывающей промышленности, на море и на море, в экологических технологиях, машиностроении и строительстве предприятий. Оба манометра подходят для работы в агрессивных средах, а также в газообразных или жидких средах, которые не препятствуют работе системы давления.
Манометр WIKA 232.25 разработан в соответствии со стандартами ASME B40.100. Каждый манометр имеет прочный алюминиевый корпус и кольцо, обеспечивающее защиту от атмосферных воздействий NEMA 3/IP54. Доступный с циферблатами 4 1/2 или 6 дюймов, 232.25 включает в себя соединение с меньшим противодавлением для облегчения монтажа на панели. Шкала незаполнена.
Технические характеристики
Характеристики
- Диапазон давления от вакуума до 20 000 фунтов на квадратный дюйм.
- Доступны шкалы диаметром 4 1/2 или 6 дюймов (115 или 160 мм).
- Погрешность: ±0,5 % от диапазона ( ASME B40.100 класс 2A), ±1,0 % от диапазона для диапазона 20 000 фунтов на квадратный дюйм.
- Рабочее давление:
- Постоянное: значение полной шкалы.
- Колебание: 0,9 x полного значения. значение шкалы
- Кратковременно: 1,3 x значение полной шкалы
- Рабочая температура
- Окружающая среда: от -40°F до 140°F (от -40°C до 60°C)
- Среда: макс. 212°F (100°C).
- Температурная ошибка: дополнительная ошибка при изменения температуры от эталонной температуры 68°F (20°C) ±0,4% на каждые 18°F (10°C) повышения или понижения.
- Разработано в соответствии со стандартами ASME B40.100.
- Шарнирное кольцо для доступа к регулируемому указателю.
- Прочный алюминиевый корпус.
- Атмосферостойкий класс NEMA 3/IP 54.
- Подключение для нижнего заднего крепления.
