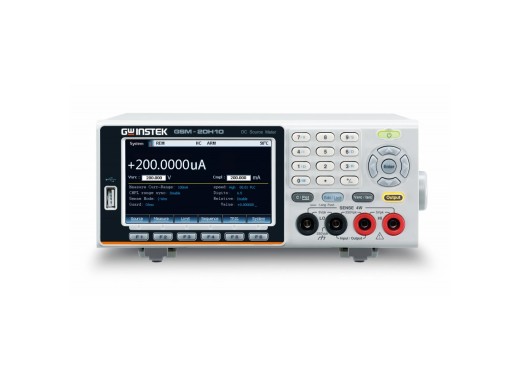

GW Instek GSM-20H10 — это высокоточный измеритель постоянного тока, который может сочетать в себе источник питания, электронную нагрузку и мультиметр. Он идеально подходит для оценки характеристик компонентов и тестирования, например, полупроводниковой архитектуры, органических материалов, наноматериалов и т. д. Кроме того, частота выборки составляет 50 тыс. точек в секунду, что идеально подходит для анализа характеристик тестируемого устройства (тестируемого устройства). Он работает с четырьмя квадрантами, из которых первый и третий используются в качестве источников питания электронной нагрузки, находящейся во втором и четвертом квадранте. Дисплей GSM-20H10 представляет собой 4,3-дюймовый TFT-ЖК-экран и поддерживает функцию измерения задержки источника (SDM), которая задерживает выборку в случае изменений сигнала, чтобы предотвратить захват нестабильного сигнала. Измеритель-источник также поддерживает четыре режима последовательного вывода и до 2500 точек (Линейная лестница, Бревенчатая лестница, SRC-MEM и Пользовательский). Также включена функция программирования и имеется несколько вариантов интерфейса (USB (хост/устройство), LAN, RS232 и цифровой ввод-вывод).
GSM-20H10 также можно расширить с помощью интерфейсного модуля GPIB. Для этой опции вы можете связаться с нами, цена по запросу.
Технические характеристики Общая мощность22 Вт Выходы2 Разрешение дисплея 200000 отсчетов, 6 ½ цифр Диапазон напряжения (источник) 21 В, 210 В Диапазон тока (источник) 0,105 А, 1,05 А Диапазон напряжения (измерение)200 мВ/ 2 В/ 20 В/ 200 В Диапазон тока (измерение) 1 мкА / 10 мкА / 100 мкА / 1 мА / 10 мА / 100 мА / 1 А Диапазон сопротивления (измерение) 2 Ом / 20 Ом / 200 Ом / 2 кОм / 20 кОм / 200 кОм / 2 МОм / 20 МОм / 200 МОм Разрешение по напряжению (измерение) 1 мкВ / 10 мкВ / 100 мкВ / 1 мВ Разрешение по току (измерение) 10 пА / 100 пА / 1 нА / 10 нА / 100 нА / 1 мкА / 10 мкА Разрешение сопротивления (измерение) 10 мкОм / 100 мкОм / 1 мОм / 10 мОм / 100 мОм / 1 Ом / 10 Ом / 100 Ом / 1 кОм Пульсация 4 мВ ЗащитаOVP, OTP ИнтерфейсыUSB-хост/ устройство, LAN, RS232, цифровой дисплей ввода-вывода. 4,3-дюймовый TFT ЖК-экран. Размеры: 214 x 86 x 356,5 мм. Вес: 4,8 кг. Аксессуары
Высокоточный измеритель постоянного тока GW Instek GSM-20H10 поставляется со следующими аксессуарами:
- Шнур питания
- Измерительный провод
- Пара зажимов типа «крокодил»
