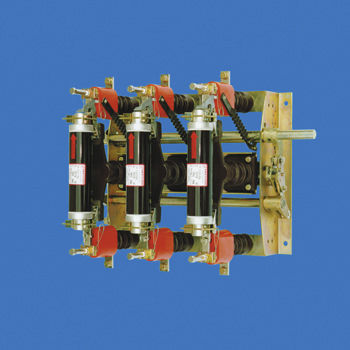

известны при монтаже подстанций среднего напряжения благодаря своей компактной конструкции. Они нетребовательны в обслуживании даже в неблагоприятных условиях. Параллельное перемещение исполнительных траверс (11) на каждый полюс приводит к двум коммутационным центрам, расположенным в ряд, и, следовательно, к высоким резервам отключающей способности. Главная контактная система этого выключателя изготовлена таким образом, что она может постоянно проводить ток вверх. до 400 А и имеет максимальную отключающую способность 400 А (до 3 операций размыкания). В положении «выключено» положение «мертвой точки» гарантирует, что ползун с приводными траверсами не может быть переведен в положение «включено» во время замены предохранителей. Выключатели-разъединители трансформатора для помещений DRIESCHER M3007 также могут поставляться с установленным заземлителем (внизу или вверху). а также со вспомогательными выключателями (до 8 контактов) на валу переключателя и/или исполнительном валу. Ручные приводы см. брошюру 774. Высоковольтные предохранители hbc см. брошюру 791.M3007 с изоляторами из литой смолы, дугогасительной камерой с главными и запаздывающими контактами, свободным расцепителем и быстродействующим -размыкание, опорная рама из профильной стали и удерживающие контакты для предохранителей HVHBC с ударником в соотв. согласно DIN 43625 (ударный штифт 80 Н) для всеполюсного отключения выключателя-разъединителя.
Технические характеристики
ХарактеристикиТиппредохранительУровень напряжениясреднее -напряжениеДругие характеристикитрехполюсное, внутреннееПервичный ток
63 А, 400 А
В переменного тока
24 кВ, 36 кВ
