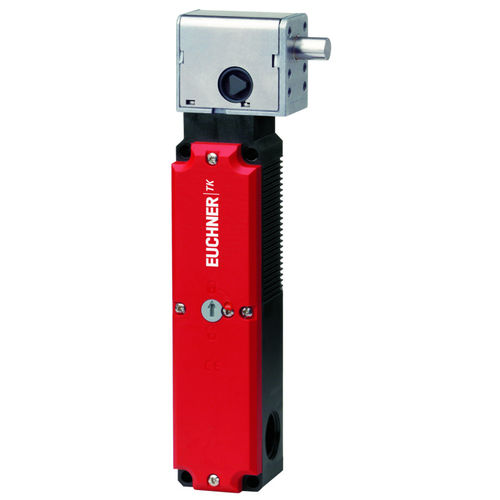

Аварийный выключатель TK, стопорный штифт справа, принцип тока покоя • Монтаж на пластиковом корпусе TP с исполнительной головкой и стопорным штифтом из металла • Высокие запирающие усилия 5000 Н • Вспомогательный расцепитель на головке переключателя • Исполнительный элемент для размыкания контактов на спереди • Кабельный ввод M20 x 1,5 Рабочее напряжение соленоида 24 В переменного/постоянного тока +10 %, -15 % Тип защитной блокировки TK1 Принцип тока покоя, защитная блокировка силой пружины. Отпустите, подав напряжение на соленоид блокировки защитного кожуха. Переключающий элемент 4131 Переключающий контакт замедленного действия 2 НЗ + 2 НО Вспомогательный расцепитель Используется для снятия блокировки защитного кожуха с помощью инструмента. Разъединение контактов При срабатывании принудительно управляемые контакты 21-22 и 41-42 размыкаются. Блокировка защиты не полностью разблокирована. Вспомогательный расцепитель должен быть опломбирован во избежание несанкционированного доступа (например, герметизирующим лаком).
Технические характеристики
ХарактеристикиКоличество полюсовОднополюсныйУровень защиты IP67Другие характеристикипластик, соленоидный, с защитной блокировкой, с корпусом, электромеханический, безопасныйПервичный ток
1 мА, 4 мА, 10 мА
Напряжение
12 кВ, 24 кВ, 250 кВ
Рабочая температура
Мин.: -20 °C (-4 °F)
Макс.: 55 °C (131 °F)
