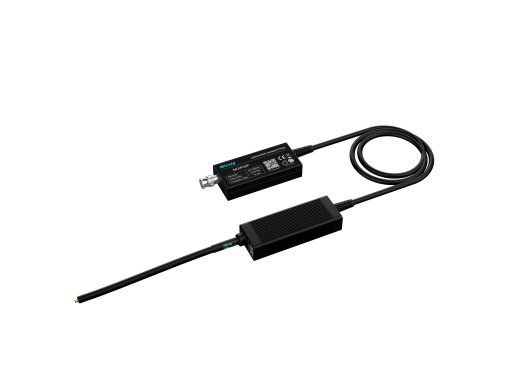

SigOFIT MOIP02P — это оптоволоконный лазерный зонд от Micsig, который может измерять малые и большие напряжения, с полосой пропускания 200 МГц и синфазным напряжением до 60 кВпик. С помощью этого пробника становится очень легко измерить сигнал затвора на полевом транзисторе или IGBT верхнего плеча при напряжении 600 В или даже 1200 В, что раньше было практически невозможно. Этот пробник незаменим при разработке схем с использованием технологии SiC и GaN, поскольку он подавляет колебания, вызванные высокочастотным синфазным шумом, без использования резервных компонентов. Кроме того, MOIP02P имеет очень низкое входное сопротивление <3 пФ, очень высокий коэффициент подавления синфазного сигнала до 106 дБ и очень точный коэффициент усиления по постоянному току 1%.
Существует несколько наконечников аттенюатора для тестирования сигналов дифференциального режима от ±,2,5В до ±,2500В.
Обзор моделей Мы предлагаем 6 различных моделей оптоволоконного зонда SigOFIT, которые различаются полосой пропускания, затуханием, временем нарастания и выходным напряжением: Модель Полоса пропускания Время нарастания Выходное напряжение Входящий в комплект наконечник аттенюатора Цена MOIP01P 100 МГц &le, 3,5 ns ±, 2,5 В, наконечник с 10-кратным аттенюатором 2159,1 2 159,10 € Искл. НДС MOIP02P 200 МГц &le, 1,75 нс ±, 2,5 В, 10-кратный аттенюатор 3329,1 3 329,10 € Не вкл. НДС MOIP03P 350 МГц &le, 1 нс ±, 1,25 В, 20-кратный аттенюатор 8999,1 8 999,10 € Искл. НДС MOIP05P 500 МГц &le, 700 пс ±, 1,25 В, 20-кратный аттенюатор 13499,1 13 499,10 € Вкл. НДС MOIP08P 800 МГц &le, 438 пс ±, 1,25 В, 20-кратный аттенюатор 16919,1 16 919,10 € Искл. НДС MOIP10P 1 ГГц &le, 350 пс ±, 1,25 В, 20-кратный аттенюатор 20069,1 20 069,10 € Искл. Характеристики НДС Системный шум<, 1,41 мВ (среднеквадратичное значение) Задержка распространения 15,42 нс Точность усиления по постоянному току 1% Диапазон синфазного напряжения 60 кВпик Максимальное входное напряжение (с наконечником с максимальным ослаблением) 5000 В Длина кабеля2 м Вес 2,2 кг Затухание Мы предлагаем несколько наконечников аттенюатора, с помощью которых вы можете измерять дифференциальный режим сигнализирует очень точно. Наконечник аттенюатораАттенюацияДиапазон дифференциального напряженияВходное сопротивление OP1010X+, 25 В10 M / 3,0 пФ OP2020X+plusmn, 50 В9,47 M / 2,8 пФ OP500500X+plusmn, 1250 В12,27 M / 2,6 пФ OP10001000X+ , 2500 В12,28 М/2,6 пФ
Для обеспечения оптимальной производительности Все наконечники аттенюатора предварительно настроены и откалиброваны специально для вашего оптоволоконного зонда. Если вы заказываете оптоволоконный зонд Micsig SigOFIT вместе с наконечником аттенюатора, наконечник аттенюатора будет доставлен уже предварительно сконфигурированным и откалиброванным для заказанного оптоволоконного зонда.
Примечание: если вы хотите заказать наконечник аттенюатора позже, это все еще возможно, отправив нам оптоволоконный зонд Micsig SigOFIT. Однако это приведет к дополнительным затратам. Более подробную информацию по этому вопросу можно найти на странице ниже.
Купите насадки для аттенюатора здесь. Аксессуары В комплект поставки MOIP02P входят:
- 1 кабель USB типа C
- 1 крепление для зонда
- 1x 25 USB-зарядное устройство W
- 5 адаптеров MCX с шагом 2,54 мм
- 5 адаптеров MCX с шагом 5,05 мм
- 1x коаксиальный блок MCX
- 1x 10-кратный наконечник аттенюатора.
- 1 чемодан
