Описание семейства продуктов
- Совместимость с высокоточными моторизованными столиками Zaber в конфигурациях XYZ
- 20 мм хода со скоростью до 48 мм/с
- Грузоподъемность 10 кг, пиковое усилие 20 кг
- Источник питания и кабель для передачи данных продаются как отдельные аксессуары
- Доступны со встроенным энкодером, 500 отсчетов на оборот (CPR), установленным на двигателе

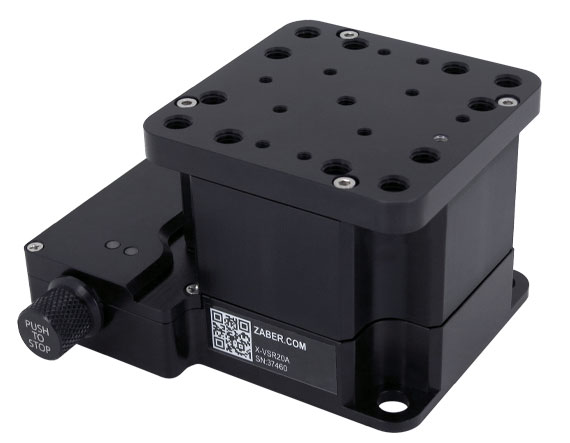

Zaber Вертикальный транслятор представляет собой платформу с шаговым приводом, которая может поднимать грузы массой до 10 кг на 20 мм хода и со скоростью до 48 мм/с. Стадия вертикального перемещения может управляться компьютером или встроенным контроллером и потенциометром. Версии энкодера доступны для всех длин перемещения, с вращающимися квадратурными энкодерами 500 отсчетов на оборот (CPR), встроенными в шаговый двигатель. Вертикальный транслятор Zaber имеет высоту всего 55 мм в закрытом состоянии, что упрощает системную интеграцию и позволяет устанавливать его на высокоточные моторизованные столики Zaber для обеспечения XYZ-перемещения. Верхняя монтажная поверхность совместима с M6 и M3, а нижняя поверхность может быть закреплена с помощью компонентов M6 или ¼,-20.
Примечание. Универсальный источник питания 24–48 В постоянного тока, кабели передачи данных для последовательного подключения, кабели интерфейса компьютера (USB или RS-232) продаются отдельно в качестве аксессуаров.
Технические характеристики
Type of Movement: Linear (Z) Guide System: Ball Bearing Type of Drive: Stepping Motor Type: Metric Stage Size (mm): 64 x 64 Travel (mm): 20 Accuracy (&mu,m): 50, Unidirectional Backlash (&mu,m): Current (mA): 1500 Height (mm): 55 Retracted, 75 Extended Load Capacity (kg): 10 Load Capacity (N): 100 (Centered Load) Manual Control: Yes Note: Requires a 24-48 VDC power supply and either #15-295 for USB connectivity or #15-297 for RS-232 connectivity. A data cable (#15-296 or #15-299) can be used to daisy chain multiple stages together to control simultaneously. Operating Temperature (C): 0 to 50 Power Supply: Power Supply Required and Sold Separately:
USA: #15-294
Europe: #15-294
Japan: #15-302
Korea: #33-773
China: #15-294 Repeatability (&mu,m): Resolution (&mu,m): 0.09525 Speed (mm/s): Max: 48 Thrust (N): 200 (Peak) Type of Motor: 2-Phase Stepper Weight (kg): 0.57 Computer Interface: USB with #15-295
RS-232 with #15-297
Regulatory Compliance RoHS 2015: Compliant Reach 224: Compliant Certificate of Conformance: View
