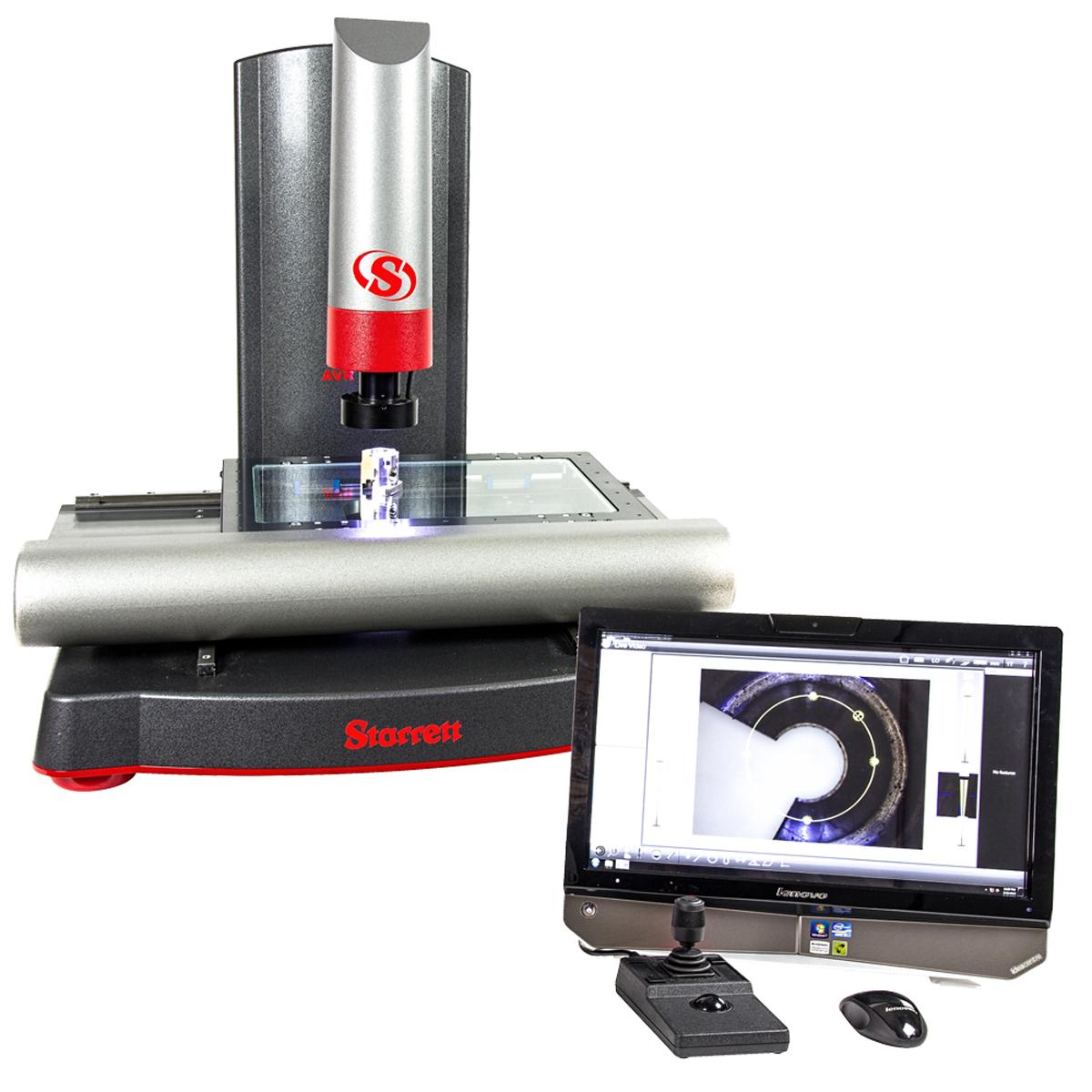

Описание Автоматические измерительные системы технического зрения с ЧПУ AVR идеально подходят для повторяющихся измерений и автоматического сравнения с файлами САПР. Доступны системы со сменными телецентрическими или специальными зум-объективами для микронного разрешения и точных измерений поля зрения (FOV). При максимальном поле зрения 0,93 фута (24 мм) AVR 300 способен измерять детали длиной до 12 футов (300 мм). Интерфейс оператора представляет собой программное обеспечение MetLogix™ M3, которое отображает живое видеоизображение детали, а также инструменты геометрии и цифровые показания. Размер изображения детали можно изменить с помощью масштабирования, а измерения можно выполнить, просто коснувшись элемента на сенсорном мониторе. Возможности программного обеспечения M3 также включают 3-осевые измерения и двумерные геометрические построения (точки, линии, углы, прямоугольники, прорези, капли). Системы также совместимы с сенсорными датчиками. Технические характеристики
- Диапазон:X= 12 футов/300 мм, Y= 8 футов/200 мм, Z= 8 футов/200 мм
- Тип: Вертикальный, настольный
- Точность :X,Y= E2= 1,9 мкм + 5L/1000, Z= E1= 2,5 мкм + 5L/1000
- Технические характеристики: Автоматическое зрение, ЧПУ, 3-осевой XYZ, M3
- Разрешение: 4 мкдюйм (0,1 мкм)
