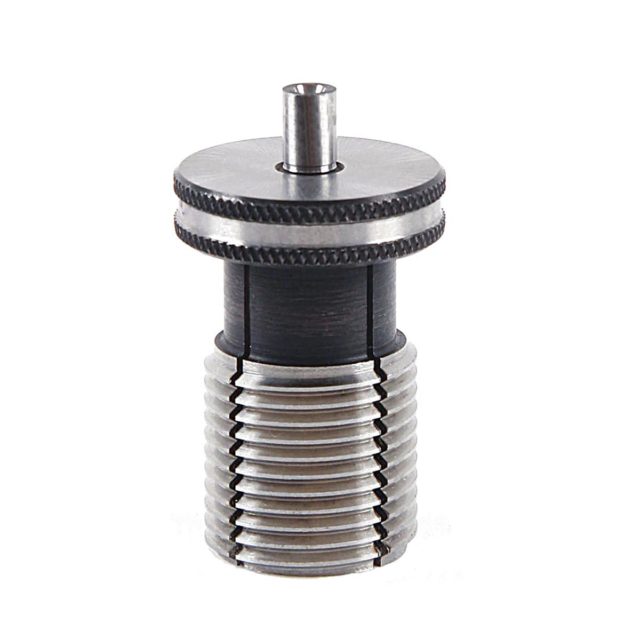

Описание Пробки для определения местоположения отверстия используются для измерения местоположения резьбового отверстия в изделии, как правило, с помощью КИМ. Измерители с гибким расположением отверстий используются для проверки расстояния по осевой линии между двумя или более резьбовыми отверстиями. Их также можно использовать для измерения перпендикулярности поверхности резьбовой части к делительному диаметру центральной линии резьбового отверстия. Параллельность между другими элементами и делительный диаметр центральной линии резьбового отверстия также могут быть измерены. Ключевой особенностью является то, что калибры предназначены для зацепления резьбы на боковых сторонах, а не на лицевой стороне детали. Это обеспечивает точность измерения, не зависящую от других особенностей отверстия или детали. Гибкие заглушки Vermont Gage для определения отверстий большего размера, чем № 10 (M5), имеют прорези с шагом 90 градусов, а № 10 (M5) и меньше представляют собой прочную конструкцию с передним конусом, покрывающим весь допуск продукта. Гибкий датчик положения отверстия имеет прорези с шагом 90°, чтобы обеспечить точное расположение на боковых сторонах резьбы независимо от размера отверстия. Эта функция обеспечивает надежную фиксацию без прижима буртика плунжера к поверхности отверстия, что позволяет избежать переноса ошибки прямоугольности на измерение центральной линии. Технические характеристики
- Подробности:
- Для проверки положения резьбового отверстия.
- Используется для определения расстояния между центральной линией резьбовых отверстий.
- Используется для проверьте перпендикулярность резьбового отверстия к поверхности детали.
- Сертификат точности прилагается
