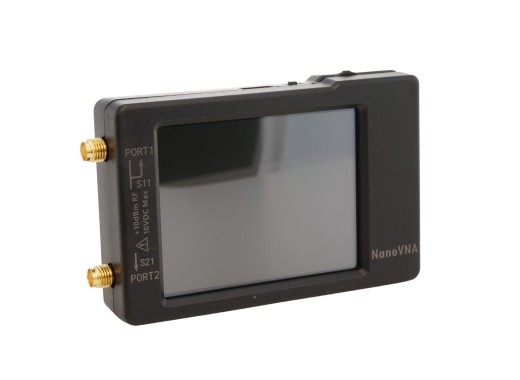

NanoVNA-H — это портативный векторный анализатор цепей в диапазоне 10 кГц–1,5 ГГц, предназначенный для измерения коэффициентов отражения и передачи оборудования без необходимости использования большого анализатора. Анализатор оснащен сенсорным экраном диагональю 2,8 дюйма, на котором могут отображаться измерения по 101 точке. Кроме того, NanoVNA-H имеет встроенный аккумулятор емкостью 650 мАч и может быть подключен к телефону Android или ПК через USB (-C). Доступны как веб-приложение для Google Chrome, так и приложение для Android, позволяющее управлять анализатором и отображать измерения.
В обращении много разных версий, мы продаем оригинальную NanoVNA-H от Hugen. Разработчик NanoVNA-H создал подробную Wiki-страницу со всеми инструкциями и дополнительной информацией. Эту страницу можно найти здесь.
Здесь можно найти NanoVNA-H4 с сенсорным экраном 3,95 дюйма.
Технические характеристики Полоса пропускания 10 кГц – 1,5 ГГц Диапазон измерения 70 дБ (50–300 МГц)
60 дБ (300–900 МГц)
40 дБ (0,9) ГГц-1,5 ГГц) Порт КСВ Допуск по частоте Стабильность частоты Количество точек сканирования 101 Аккумулятор Встроенный аккумулятор емкостью 650 мАч Интерфейс USB type-c Дисплей 2,8-дюймовый сенсорный TFT ЖК-дисплей (320 x 240) Размеры 58,7 x 91,3 x 17,1 мм Внимание! NanoVNA работает только с картами MicroSD емкостью 32 ГБ. Аксессуары
По умолчанию NanoVNA-H поставляется с:
- USB-кабелем типа C
- 2x 20 см SMA MALE-MALE RF-кабелем RG174
- Калибровочный комплект SMA MALE ОТКРЫТЫЙ
- SMA MALE калибровочный комплект SHORT
- Калибровочный комплект SMA MALE НАГРУЗКА
- Разъем SMA FEMALE — FEMALE
- Кабель Type-c — Type-c
