Особенности:
- Используется вместе с анализаторами спектра серии Rigol DSA со следящими генераторами для измерения S11.
- Мост КСВН подключается непосредственно к передней части спектра серии Rigol DSA. анализаторы со следящими генераторами для повышения точности испытаний и устранения необходимости в кабелях
- Мост КСВН с включенными лицензиями VSWR-DSA800, VSWR-DSA1000
- Диапазон частот: 1 МГц — 3,2 ГГц
- Стандартная направленность: ≥ 30 дБ
Работает с-
- DSA8
- RSA5
- RSA3

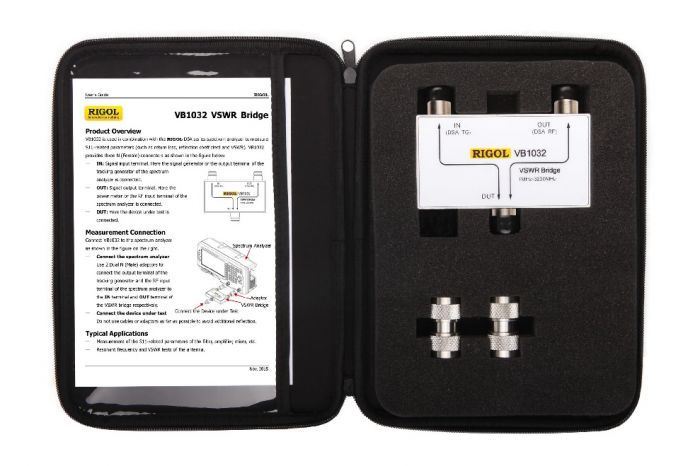

Мост Rigol B1032 используется в сочетании с анализатором спектра Rigol серии DSA для измерения параметров, связанных с S11 (таких как обратные потери, отражение коэффициент и КСВ).
Мост VB1032 также имеет три N (гнездовых) разъема:
- IN: Клемма ввода сигнала. Здесь подключается генератор сигналов или выходной разъем следящего генератора анализатора спектра.
- OUT: Выходной разъем сигнала. Сюда подключается измеритель мощности или ВЧ-вход анализатора спектра
- ТУ: сюда подключается тестируемое устройство
Технические характеристики
| Manufacturer | Rigol |
|---|---|
| Condition | New |
