Увеличение движения MSI VibVue

Описание

Увеличение движения MSI VibVue для анализа высокоскоростных вибраций позволяет увидеть характер естественного возбуждения вашей машины или конструкции, включая режимы более высокого порядка, например вызванные частотами прохождения лопаток или лопастей. Этот процесс способствует быстрому и всестороннему пониманию движущегося объекта.

С помощью MSI VibVue вы можете измерять миллионы точек данных за считанные минуты, не прикасаясь к оборудованию. Высокоскоростное видео определяет частоту каждого пикселя с безопасного расстояния, что отлично подходит для ограниченных зон. Затем вся эта информация отображается на реальном изображении, поэтому не возникает вопросов о том, на что вы смотрите.

MSI VibVue намного понятнее и точнее, чем форма модального рабочего отклонения (ODS), которая требует больше времени для размещения сотен контрольных точек (все для меньшего количества данных), подвержена человеческим ошибкам, поскольку требует суждения о где разместить датчики, и отображается в виде примерного чертежа САПР.

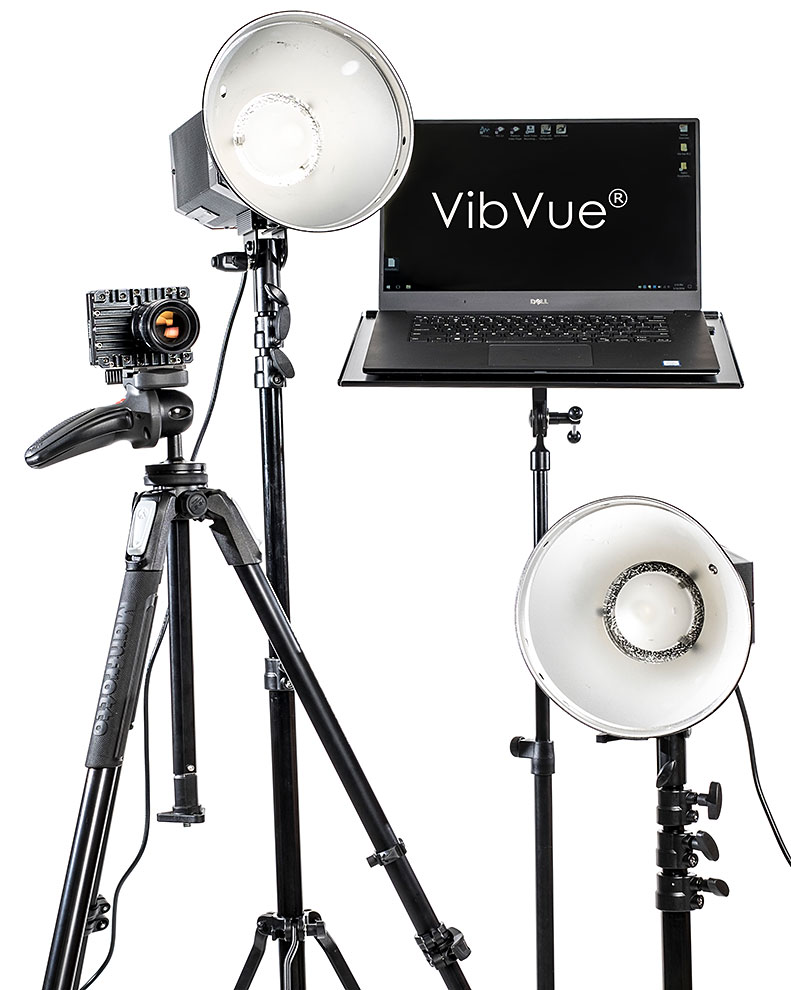

Стандартный пакет включает:

• Программное обеспечение VibVue Standard (2 лицензии)
• 4 объектива (6 мм, 12,5 мм, 25 мм, 50 мм)
• Высокопроизводительный ноутбук с Windows 10.
• Подставка для ноутбука и солнцезащитный козырек.
• Осветительный комплект (2 фонаря и подставка).
• Лазерный дальномер.
• Пистолетная рукоятка. профессиональный штатив с адаптером для быстрого подключения камеры.
• Чемоданы, кабели, аксессуары.
• Один курс обучения в MSI или сертифицированном учебном центре, два дня.
• Один год. обслуживание и поддержка программного обеспечения
• Проверка видеоданных в течение одного года

Пакет Pro включает:

• Программное обеспечение VibVue Pro (2 лицензии)
• 4 линзы (6 мм, 12,5 мм, 25 мм, 50 мм).
• Высокопроизводительный ноутбук с ОС Windows 10.
• Подставка для ноутбука на штативе и солнцезащитный козырек.
• Комплект освещения (2 лампы). и стойки)
• Лазерный дальномер
• Профессиональный штатив с пистолетной рукояткой и переходной пластиной для быстрого подключения камеры
• Чемоданы, кабели, аксессуары
• Четыре места обучения в MSI или сертифицированном учебном центре, два дня.
• Сопровождение и поддержка программного обеспечения в течение одного года.
• Проверка видеоданных в течение одного года.

Технические характеристики

Функции

• Усиливайте или замедляйте вибрацию, чтобы она была видна человеческому глазу.
• Определение частоты вибрации в любой видимой точке.
  • Фильтрация по частоте для выделения определенных движений.
• Информация отображается на реальном изображении вашего оборудования
  • Гораздо понятнее и точнее, чем модальный ODS
• Высокое разрешение для измерения до 0,0001 дюйма.
• Освещение: 16 000 люкс на расстоянии 1 м, 1700 люкс на расстоянии 3 м.
• Стандартная камера (дополнительно):
  • Минимальное смещение и движение порог обнаружения увеличения при поле зрения 10 футов/3 м: 0,1 мил/2,5 микрона пик-пик.
  • Частота при разрешении по умолчанию: 156 Гц при разрешении 1920 x 600.
  • Высокая частота при разрешении: 429 Гц при разрешении 1920 x 200.
  • Высокая частота при разрешении: 429 Гц при разрешении 1920 x 200
  • li>
  • Частота при максимальном разрешении: 78 Гц при разрешении 1920 x 1200.
  • Питание от USB.
• Высокочастотная камера (дополнительно):
  • Минимальный порог обнаружения смещения и увеличения движения при поле зрения 10 футов/3 м: 0,2 мил/5 микрон пик-пик
  • Частота при разрешении по умолчанию: 640 Гц при 1280×720
  • Высокая частота при разрешении : 2230 Гц при разрешении 1280 x 200
  • Частота при максимальном разрешении: 454 Гц при разрешении 1280 x 1024
  • Питание от сети переменного тока

Что в коробке

• Программное обеспечение VibVue Standard или Pro, 2 лицензии (в зависимости от выбранного пакета)
• Четыре объектива
• Штатив
• Ноутбук с Windows 10
• li>
• Осветительный комплект (два фонаря с подставкой)
• Дальномер
• Кабели
• Обучение на месте MSI для одного или четырех человек (в зависимости от выбранного пакет)
• Обслуживание и поддержка в течение одного года.
