Описание семейства продуктов
- Преобразует эллиптический луч в круговой
- Противоотражающее покрытие для обычных диодных длин волн
- Доступны версии с установленным и несмонтированным оборудованием
Пара анаморфотных призм используется для расширения лазерного луча в одном измерении. Это делает его идеальным для преобразования эллиптической формы луча лазерных диодов в почти круглую. Установка нашей несмонтированной пары анаморфотных призм в правильной ориентации обеспечит коэффициенты увеличения от 2:1 до 6:1. Разработанный для 650 нм и широкополосный просветляющий (BBAR) с покрытием для 600 1050 нм, он обеспечивает отличные характеристики как на 635 нм, так и на 670 нм.

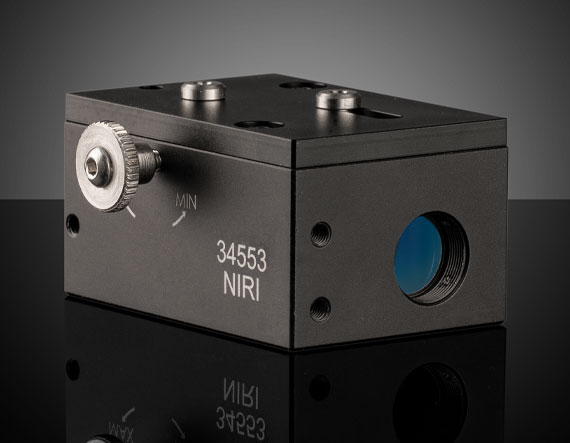

Центр выходного луча смещен на 5,9 мм от центра входного луча в наша установленная пара анаморфотных призм. Крепление для принадлежностей типа «ласточкин хвост» позволяет ему вращаться относительно лазера, что упрощает монтаж на столе. Крепление C-Accessory Mount позволяет использовать всю линейку компонентов C-Mount вместе с установленной парой анаморфотных призм.
Технические характеристики
Coating: NIR I (600-1050nm) Angle Tolerance (arcmin): 3 Coating Specification: Ravg &le,0.5% @ 600 — 1050nm Dimensions (mm): 52 x 27.7 x 35.6 Magnification: 1X-8X (with 1mm Dia. Minor Axis Input Beam) Mount: Mounted (Adjustable Magnification) Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More N-SF11 Surface Flatness (P-V): &lambda,/10 Surface Quality: 20-10 Type: Beam Shaping Typical Energy Density Limit: 7 J/cm2 @ 1064nm, 10ns Wavelength Range (nm): 600 — 1050
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
