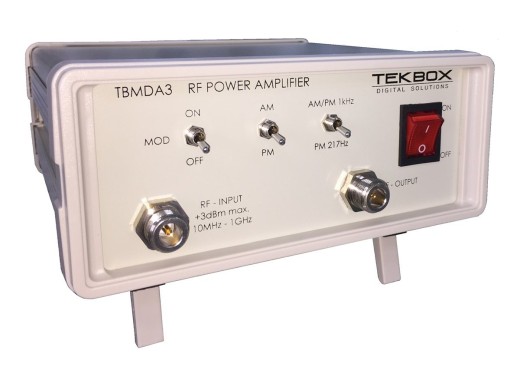

Этот широкополосный усилитель от Tekbox предназначен для создания недорогого источника сигнала для тестирования помехоустойчивости. Усилитель можно подключить к выходу следящего генератора анализатора спектра. С помощью этого усилителя выходную мощность следящего генератора можно усилить до 8 Вт. Это делает этот усилитель идеальным для управления полевыми зондами или создания электрических полей с помощью ТЕМ-ячейки.
Тестовые сигналы могут быть модулированы в непрерывном, AM или PM режиме. Кроме того, TBMDA3B предлагает встроенную возможность модуляции для генерации сигналов AM-/PM частотой 1 кГц. В режиме PM усилитель также может генерировать сигнал частотой 217 Гц с коэффициентом заполнения 12,5% для имитации шума TDMA мобильного телефона.
Благодаря диапазону частот от 10 МГц до 1 ГГц он является идеальным дополнение к TBMDA4B, который охватывает диапазон от 100 кГц до 75 МГц.
ВНИМАНИЕ:
Никогда не подключайте выход TBMDA3B напрямую ко входу анализатора спектра. Проверьте максимальные входные параметры анализатора спектра и защитите его соответствующим аттенюатором. Не рекомендуется использовать разомкнутую или закороченную нагрузку, поскольку это потенциально может привести к повреждению.
Технические характеристики Макс. входная мощность+0 дБм Диапазон частот 10 МГц – 1 ГГц Точка сжатия выходного сигнала 1 дБ10 МГц – +36 дБм тип.
100 МГц – +37 дБм тип.
500 МГц — +36 дБм тип.
1 ГГц — +34 дБм тип. Гармоники Частота внутренней модуляции AM: 1 кГц ±,10%
PM: 1 кГц ±,10%, 217 Гц ±,20% Рабочий цикл (PM) 1 кГц — 50% ±10%, 217 Гц — 12,5% ±20% Аксессуары
TBMDA3B поставляется с:
- 2 кабеля длиной 75 см от N-папа на N-папа
li>
- 1 аттенюатор 30 дБ/10 Вт с N-разъемами
- 1 аттенюатор 6 дБ
- Кабель питания
