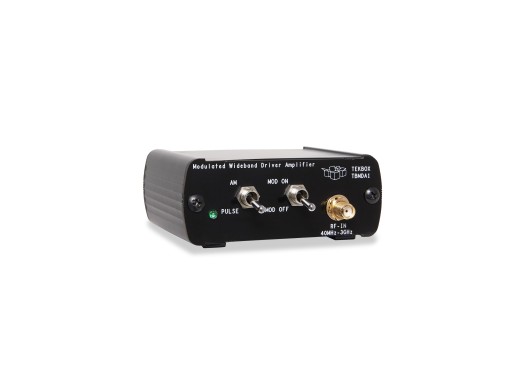

С помощью модулированного широкополосного усилителя-драйвера TBMDA1 от Tekbox можно создать дешевый источник сигнала, который можно использовать для проверки устойчивости электрических систем и изделий.
Этот усилитель предназначен для управления выходным сигналом следящего генератора. анализатора спектра. За счет усиления 22 дБ и точки сжатия 1 дБ +22 дБ позволяет увеличить мощность следящего генератора до 150 мВт. Благодаря этому можно управлять датчиками ближнего поля или генерировать электрическое поле напряжением до 50 В/м в сочетании с ТЕМ-ячейкой.
Тестовые сигналы на устойчивость могут быть непрерывными, AM или PM. Кроме того, TBMDA1 также предлагает встроенные возможности для AM/PM сигналов частотой 1 кГц или генерации сигналов PM 217 Гц. Этот ФМ-сигнал частотой 217 Гц может генерироваться с коэффициентом заполнения 12,5% для генерации шума TDMA смартфона для моделирования.
Соединения этого усилителя являются стандартными 50-омными разъемами SMA. Кроме того, этот усилитель должен получать внешнее питание 5 В/235 мА через разъем mini-USB-B на задней панели. Обычно это можно сделать с помощью порта USB 3.0 или зарядного устройства для телефона.
Приятным дополнением к устройству является компьютерное приложение Tekbox EMCview. Это программное обеспечение упрощает проведение испытаний на устойчивость, поскольку оно может управлять различными следящими генераторами, что особенно полезно во время повторных испытаний во время модификаций/улучшений проверки проверяемого устройства. Это программное обеспечение поддерживает анализаторы спектра Rigol, Siglent и R&S FPC/FPH.
Внимание! Никогда не подключайте выход TBMDA1 напрямую ко входу анализатора спектра. Проверьте максимальное входное напряжение анализатора и защитите его подходящим аттенюатором.
Технические характеристики Макс. входная мощность +9 дБм Точка сжатия на выходе 1 дБ
40 МГц
2 ГГц
+21,5 дБм
+22,5 дБм Третий порядок перехват
40 МГц
2 ГГц
+39 дБм
+42 дБм Обратная изоляция -45 дБ Частоты внутренней модуляции
AM
PM
1 кГц
1 кГц, 217 Гц Рабочий цикл (PM)
1 кГц
217 Гц
50% 10%
12,5% 20% Усиление
25 МГц
50 МГц
100 МГц
500 МГц
1 ГГц
1,5 ГГц
2 ГГц
2,5 ГГц
3 ГГц
21,6 дБ
24,9 дБ
25,5 дБ
25,6 дБ
24,9 дБ
24,1 дБ
22,2 дБ
22,8 дБ
25,8 дБ Питание 5 В (Mini-USB-B ) Аксессуары
В комплект усилителя TBMDA1 входят:
- 1 кабель SMA-папа-SMA-папа длиной 25 см
- 1 кабель SMA-папа-N-папа длиной 75 см
- 1 кабель SMA-папа-N-папа длиной 75 см
li>
- 1 адаптер SMA-fem-N-male
- USB-кабель
