Характеристики:
- Стандартная аналитическая система Mercury T2 USB 2.0
- Портативная и доступная — компактная система с питанием от шины имеет размеры 3,0 x 3,5 дюйма и весит 5 унций.
- Поддержка USB 2.0 — возможность захвата всех скоростей USB до 2.0, включая OTG (On-the-Go)
- 256 МБ памяти для записи — увеличение времени захвата с помощью буферизации на диск запись
- Высокоимпедансный датчик — ненавязчивый датчик сохраняет реальный сигнал и условия синхронизации
- Расширенный запуск — изолирует важный трафик, определенные ошибки или шаблоны
- Расширенные декодирования — Накопитель, Bluetooth HCI, концентратор, PTP/неподвижное изображение, принтер, устройство пользовательского интерфейса (HID), аудио, видео и связь.
- Аппаратная фильтрация — автоматическое исключение второстепенного трафика
- Отчеты о событиях. Быстрое выявление и отслеживание количества ошибок, ненормальной активности шины или временных условий.
Технические характеристики
- Требования к хосту: Windows 7 или Windows 8 S
- Стандартные триггерные события: идентификатор пакета, шаблон маркера, шаблон кадра, запрос устройства, шаблон данных, состояние шины, ошибки, транзакции, длина данных, разделение
- Отчеты и статистика: уровень пакета, уровень транзакции , уровень передачи, отчеты об ошибках
- Размер памяти для записи: 256 МБ
- Потребляемая мощность в режиме ожидания: 500 мА (типично), Активно: 560 мА (типично)
- Разъемы: стандартные разъемы USB «A» и «B».
- Температура при работе: от 0°C до 55°C (от 32°F до 131°F), в нерабочем состоянии: от -20°C до 80°C. C (от -4°F до 176°F)
- Влажность: рабочая: от 10% до 90% без конденсации
- Размеры: 80 x 90 x 24 мм (3,0 дюйма x 3,6 дюйма) ” x 1”)

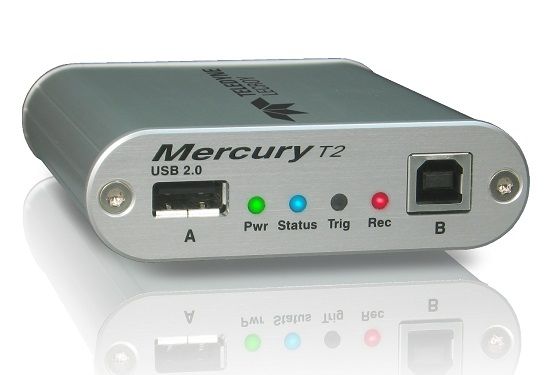

Teledyne LeCroy Mercury T2 — это самый компактный и доступный аппаратный анализатор протокола USB 2.0 в отрасли, который сочетает в себе фактически стандартный дисплей CATC Trace с новейшей технологией USB. расшифровка классов. Mercury T2 умещается в кармане рубашки, но обеспечивает те же возможности анализа протоколов лабораторного качества, что и первоклассные USB-анализаторы Teledyne LeCroy.
Просмотр и понимание протокола USB
Благодаря ведущему в отрасли программному обеспечению экспертного анализа CATC Trace™ система Mercury T2 обеспечивает простой в использовании дисплей, который графически декодирует события логического протокола. В версии Standard или Advanced все уровни протокола могут быть расширены для отображения базовых транзакций и пакетов. Всплывающие подсказки помогают объяснить события протокола, облегчая выявление ошибок неспециалистами.
Запуск в реальном времени
Выделение определенных событий протокола с запуском в реальном времени необходимо для выявления периодических проблем. Mercury T2 обеспечивает сложный запуск с помощью перетаскивания для выбора типа PID, шаблонов данных, стандартных запросов, ошибок и событий шины. Mercury T2 имеет встроенную память объемом 256 МБ, а также поддерживает запись из буфера на диск для расширенной записи.
Декодирование USB-устройств
Комплексное декодирование USB-устройств включено в каждую модель Меркурий Т2. Это позволяет пользователям видеть в трассировке события протокола верхнего уровня, устраняя утомительный процесс ручного декодирования конкретных команд устройства.
Быстрый поиск проблем
Меркурий T2 предоставляет множество механизмов для измерения трафика USB и составления отчетов. На экране использования шины отображаются данные, длина пакета и использование шины устройством. С помощью окна «Сводка по трафику» пользователи могут быстро оценить статистические отчеты или перейти к отдельным полям. Статистика в реальном времени показывает пропускную способность по конечным точкам.
Технические характеристики
| Manufacturer | Teledyne LeCroy |
|---|---|
| Condition | New |
