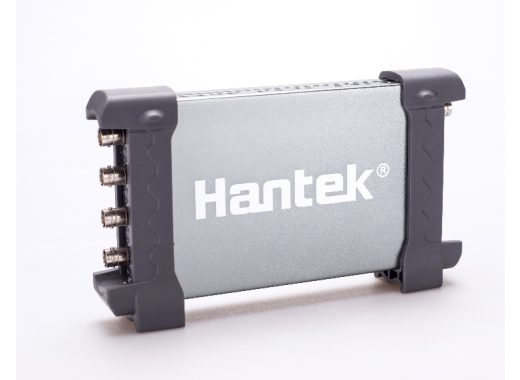

Осциллографы Hantek этой серии представляют собой удобные портативные USB-устройства с 4 каналами, скоростью захвата данных 400 ккадров в секунду и частотой дискретизации 1 Гвыб/с. Устройство лёгкое, компактное и имеет прочный корпус из анодированного алюминия. Поэтому это идеальный и доступный инструмент для проведения измерений на месте. Некоторые особенности серии 6004EU — это тест «пройден/не пройден», динамическое отслеживание курсора, запись и воспроизведение сигналов, а также продуманная функция запуска.
Для Windows доступно прилагаемое программное обеспечение, которое можно загрузить с веб-сайта Hantek или установить с прилагаемого компакт-диска. После подключения прицела к адаптеру питания и ПК с помощью USB-кабеля он готов к работе. Кроме того, данные измерений можно экспортировать в Excel в виде растрового изображения или в формате JPEG. Также возможно подключить несколько областей к одному хосту, чтобы одновременно использовать больше каналов.
Базовая модель имеет полосу пропускания 70 МГц. Остальные модели серии имеют те же функции, но имеют полосу пропускания 100, 200 и 250 МГц соответственно. Технические характеристики Каналы4 Частота дискретизации в реальном времени1 Гвыб/с Глубина памяти128 Мвыб Диапазон временной развертки2 нс/дел – 1000 с/дел Входной импеданс1 М, 25 пФ Разрешение по вертикали8 бит Ограничение полосы пропускания20 МГц Режим запуска по фронту, импульсный, видео, альтернативный Форма сигнала +, -, x, /, FFT, инвертировать Автоматическое измерениеVpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Частота, Период, Время нарастания, Время спада, Положительная ширина, Отрицательная ширина, Рабочий цикл Размеры 175 x 105 x 25 мм Вес 0,9 кг Аксессуары
В комплект поставки входят:
- CD с программным обеспечением
- USB-кабель
- Зонды
- Два зажима для аллигаторов
- Адаптер питания
Для получения дополнительной информации подробное руководство и техническое описание можно скачать ниже.
