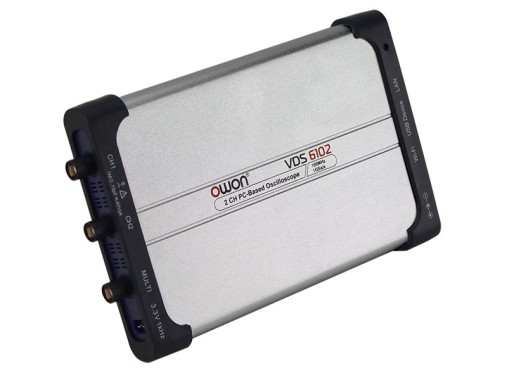

Owon VDS6102A — это 2-канальный USB-осциллограф с частотой 100 МГц из серии Owon VDS6000. USB-осциллографы серии VDS известны своей простотой использования и небольшими размерами. VDS6102A — осциллограф без экрана, поэтому его необходимо использовать в сочетании с компьютером. Этот осциллограф можно подключить к компьютеру через USB, а также через локальную сеть или дополнительный модуль Wi-Fi. Для этого в комплект поставки входит внешний адаптер переменного/постоянного тока, поэтому осциллограф можно использовать на любом рабочем месте. Эта опция значительно расширяет возможности применения и использования осциллографа.
USB-осциллографы VDS6000 поддерживают протоколы LabVIEW и SCPI, что упрощает управление и чтение данных. Также имеется дополнительный канал, который служит выходом для простого функционального генератора с частотой 5 МГц, что также является хорошим дополнением к этому осциллографу.
В целом, осциллографы VDS6000 — хороший вариант, когда важными требованиями являются мобильность и цена/производительность.
Обзор модели
Мы предлагаем две модели Owon VDS6000. ряд. Основное различие заключается в полосе пропускания и разрешении.
Модель VDS6102 VDS6102A Полоса пропускания 100 МГц 100 МГц Разрешение по вертикали 8 бит 14 бит Время нарастания &le,3,5 нс &le,3,5 нс Цена 318,18 €318,18 Без учета. НДС 322,31 €322,31 Искл. Характеристики НДС Количество каналов 2 канала + 1 канал функционального генератора Память 10 Мвыб. Масштаб по горизонтали 5 нс — 100 с/дел. Максимальное напряжение 40 В (пик-пик) Частота дискретизации Макс. 1 Гвыб/с Автоматические измерения Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, время нарастания, время спада, задержка AB, задержка AB, +Width, -Width, +Duty , -Duty Возможности подключения USB (тип C), LAN, Wi-Fi (опция) Размеры 190 x 120 x 18 мм Вес ~380 г Генератор функций Полоса пропускания 5 МГц Частота выборки 25 Мвыб/с Разрешение 10 бит Стандартные формы сигналов Синусоидальный (0,1 Гц – 5 МГц) , Прямоугольный (0,1 Гц–200 кГц), Линейный (1 Гц–10 кГц), Импульсный (1 Гц–10 кГц) Диапазон амплитуды 10 мВ–5 В (размах) Диапазон смещения постоянного тока (переменный ток + постоянный ток) +2,5 В Аксессуары
В комплект поставки Owon VDS6102A входят:
- кабель USB типа C
- кабель локальной сети
- адаптер переменного и постоянного тока
- кабель BNC
- Зонды
- Шнур питания
- Руководство пользователя
Опции Модуль Wi-Fi Owon VDS6000 Этот модуль Wi-Fi расширяет возможности вашего USB-осциллографа Owon VDS6000, позволяя беспроводное соединение между прицелом и компьютером. Модуль Wi-Fi 24,79 €24,79 Вкл. Информация об НДС Добавить в корзину
