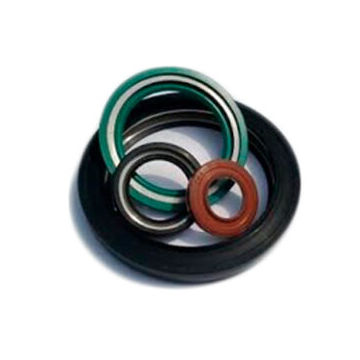

Радиальные уплотнительные кольца VR герметизируют вращающиеся валы, шпиндели, шейки и все вращающиеся оси. Основным преимуществом радиального уплотнительного кольца вала VR является низкий крутящий момент на уплотняемом вращающемся элементе. Крутящий момент снижается на 50–60 % по сравнению с обычными манжетными уплотнениями. Это преимущество позволяет: Использовать стандартные валы или валы из нержавеющей стали. Удаление поверхностной обработки: цементация, твердое хромирование и т. д. Направление вращения не имеет значения. Высокая несоосность (до 0,4 мм). Шероховатость Ra 0,4 ED. Это позволяет: A очень низкое трение на валу. Очень низкое тепловыделение. Использование со многими жидкостями (8 различных стандартных эластомеров). Уменьшение занимаемого пространства. Принцип работы: Работа шарниров VR основана на двух основных характеристиках: радиальном усилии между кромкой уплотнения и вала Дополнительное предварительное натяжение кромок на оси
Технические характеристики
ХарактеристикиТипс выступомМатериалнержавеющая сталь , эластомерПрименениедля вакуумных насосов, для центробежных насосов, для гидравлических применений, для гидравлических жидкостей, для вращающихся валов, для химических применений, для редукторов, для винтовых компрессоров, осей, двигателей , вал, шпилька, для специального примененияЖидкостьводаДругие характеристикигидравлические, динамические, пневматические, на заказ, химическая стойкостьПредел температуры
Макс.: 300 °C (572 °F)
Мин.: -50 °C (-58 °F)
Предельное давление
Макс.: 150 бар (2175,6 фунтов на квадратный дюйм)
Мин.: 0 бар (0 фунтов на кв. дюйм)
Диаметр
Макс.: 380 мм (14,961 дюйма)
Мин.: 5 мм (0,197 дюйма)
Наружный диаметр
Макс.: 420 мм (16,535 дюйма)
Мин.: 16 мм (0,63 дюйма)
Скорость
Макс.: 40 м/с (131,2 фута/с)
Мин.: 0 м/с (0 фут/с)
