Описание семейства продуктов
- Зеркальные апертуры 3, 5 и 10 мм
- Одноосевые и двухосевые конфигурации
- Высокопроизводительные сканеры для обработки изображений и проецирования
Гальванометрические оптические сканеры ScannerMAX Saturn разработаны для достижения максимальной пиковой и среднеквадратичной производительности сканирования в биомедицинских приложениях, лазерной обработке материалов и лазерной визуализации. По сравнению с обычными гальванометрами гальванометры серии Saturn изготавливаются с более прочными и жесткими роторами, чтобы предотвратить поперечное сканирование (колебание) при высоких скоростях сканирования и выделять меньше тепла из-за их низкого сопротивления катушки, что обеспечивает более высокую производительность без перегрева или повреждения ротора. Эти гальванометры доступны в конфигурации с одной осью (1D galvo) с креплением по оси Y или в конфигурации с двумя осями (2D galvo) с креплением по оси XY. Оптические сканеры ScannerMAX Saturn Galvanometer идеально подходят для требовательных приложений визуализации и проецирования, таких как конфокальная микроскопия, лазерные развлекательные дисплеи, оптическая когерентная томография (ОКТ) и растровые изображения, а также приложения для лазерной маркировки. Гальванометры с зеркальными апертурами 3 мм, 5 мм и 10 мм доступны с защитным серебряным покрытием, охватывая приложения с малым и большим лучом в видимом или инфракрасном диапазоне. Пожалуйста, свяжитесь с нами, если для вашего приложения требуется сканер гальванометра Saturn с нестандартной зеркальной апертурой или покрытием.
ScannerMAX Saturn Оптические сканеры гальванометра управляются сервоприводом Mach-DSP. Этот цифровой сервопривод имеет компактный размер и одновременно управляет сканерами осей X и Y. Mach-DSP может управляться как аналоговыми, так и цифровыми сигналами, а доступ к нему и его настройка могут осуществляться с помощью бесплатного программного пакета с графическим интерфейсом, который включает в себя встроенный генератор тестовых шаблонов, осциллограф и динамический анализатор сигналов. Драйвер сервопривода Mach-DSP требует питания +24 В постоянного тока.
Каждая одноосевая гальванометрическая система поставляется с:
- 1 гальванометром серии Saturn
- 1 крепление по оси Y
- 1 плата сервопривода Mach-DSP
- 1 метровый кабель, соединяющий гальванометр с сервоприводом
- 1 комплект кабелей, включая кабели питания и аналогового входа
Каждая система двухосевого гальванометра поставляется с:
- 2 гальванометра серии Saturn
- 1 крепление по оси XY
- 1 плата сервопривода Mach-DSP
- 2 кабеля длиной 1 метр, которые соединяют гальванометр с сервоприводом
- 1 комплект кабелей, включая кабели питания и аналогового входа
Технические характеристики

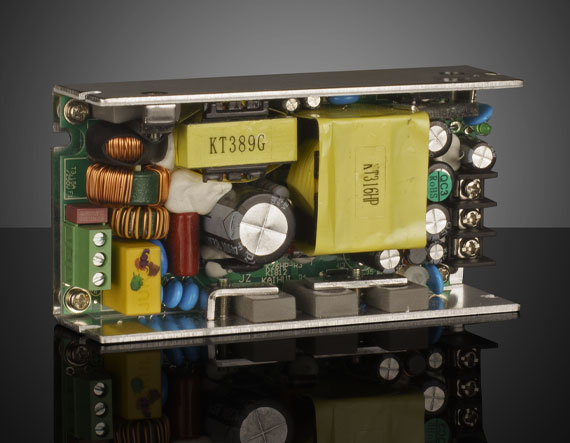

Type: Power Supply Operating Temperature (C): -10 to +50 Dimensions (inches): 4.53 x 2.37 x 1.5 Dimensions (mm): 115 x 60 x 38 Model Number: UP150D Input Voltage (V): 90- 264 AC Output Voltage (V): ±,24 Output Current (A): 0 — 3.2 (simultaneously, both outputs)
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
