Описание семейства продуктов
- Универсальный дизайн работает с метрическими и английскими верстачными пластинами и макетами
- Используются стандартные винты с головкой под торцевой ключ ¼,-20 или M6
- Конструкция из черного анодированного алюминия

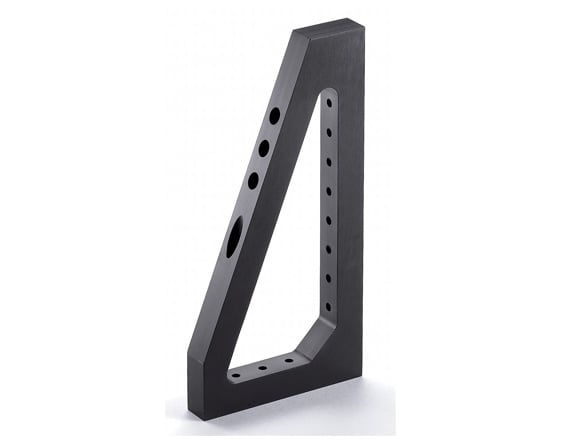

Универсальные угловые кронштейны позволяют устанавливать наши английские и метрические экономичные верстачные пластины ортогонально на композитную макетную плату или другую верстачную пластину. Эти кронштейны изготовлены из черного анодированного алюминия толщиной 1 дюйм. Сквозные пазы на вертикальном и горизонтальном рычагах кронштейна позволяют использовать для монтажа как M6, так и ¼,-20 SHCS, а также подходят для макетных отверстий с расстоянием от 1 фута до 25 мм. Универсальные угловые кронштейны имеют универсальный дизайн, который позволяет легко интегрировать дополнительные компоненты в любую настольную систему. Для приложений, требующих большей структурной поддержки, приобретите универсальный угловой кронштейн, пара (#11-158).
Примечание. Не рекомендуется использовать с пластинами высотой более 12 или 300 мм. .
Технические характеристики
Mounting Threads: (9) ¼-20 (M6x1.0) S.H.C.S. Thru-Slots Thickness (inches): 1.0 Width (inches): 6.0 Construction: Black Anodized Aluminum Length (inches): 12.0 Note: Downloadable documents reflect a single right angle bracket (#11-157), not a pair.
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
