Описание

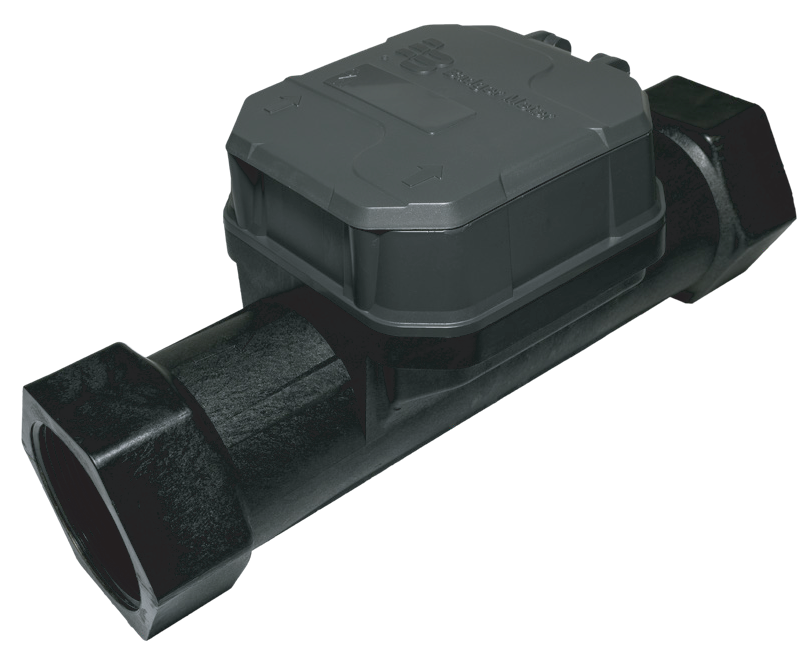

Ультразвуковой полимерный расходомер Dynasonics RS-900w подходит для использования на открытом воздухе ниже уровня земли, в погружных установках (менее 3 футов воды в течение 24 часов) и в средах со степенью загрязнения 4. Конструкция, не требующая особого обслуживания, не содержит движущихся частей и совместима с контроллерами орошения. Счетчик поставляется в трех размерах с конической резьбой NPT или BSP, а также доступны опции, сертифицированные NSF.
RS-900w передает ультразвуковые сигналы через движущуюся воду для измерения скорости потока воды. Два преобразователя генерируют и принимают ультразвуковые сигналы: один сигнал движется вверх по течению, а другой — вниз по течению. Разница во времени прохождения равна скорости воды, текущей по трубе. Счетчик не будет измерять расход в частично заполненных или пустых трубах.
Счетчик является погружным и может устанавливаться в горизонтальных или вертикальных трубах. Чтобы труба была полностью заполнена при вертикальной установке, поток должен идти вверх. Прямые участки до или после счетчика не требуются.
Технические характеристики
Характеристики
- Температура жидкости и окружающей среды от 32 до 140°F (от 0 до 60°C).
- Нормальный диапазон расхода:
- 1 дюйм: от 1,30 до 50 галлонов в минуту (от 4,92 до 180 л/мин)
- 1,5 дюйма: от 3,09 до 125 галлонов/мин (от 11,7 до 473 л/мин)
- 2 дюйма: от 5,13 до 200 галлонов/мин (от 19,4 до 757 л/мин)
- Расширенный диапазон низкого расхода:
- 1 дюйм: от 0,26 до 1,30 галлона/мин (от 0,98 до 4,92 л/мин)
- 1,5 дюйма: 0,62 до 3,09 гал/мин (от 2,35 до 11,7 л/мин)
- 2 дюйма: от 1,03 до 5,13 гал/мин (от 3,90 до 19,4 л/мин)
- ±2 % от точности показаний нормального расхода.
- Расширенный диапазон низких флор. Точность:
- 1 дюйм: ±0,05 галлона/мин (±0,19 л/мин)
- 1,5. дюйм: ±0,13 галлона/мин (±0,47 л/мин)
- 2 дюйма: ±0,20 галлона/мин (±0,76 л/мин)
- Материалы:
- Корпус: стеклонаполненный нейлон.
- Верх: полифениленоксид.
- Выходная частота от 0,5 до 200 Гц.
- 0–90 %, без конденсации
- IP 68/NEMA 4X
