Описание

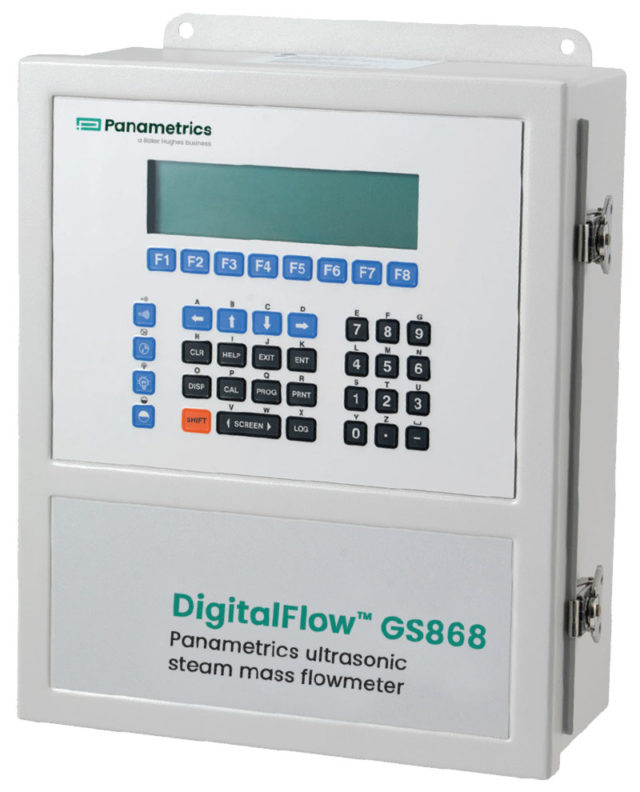

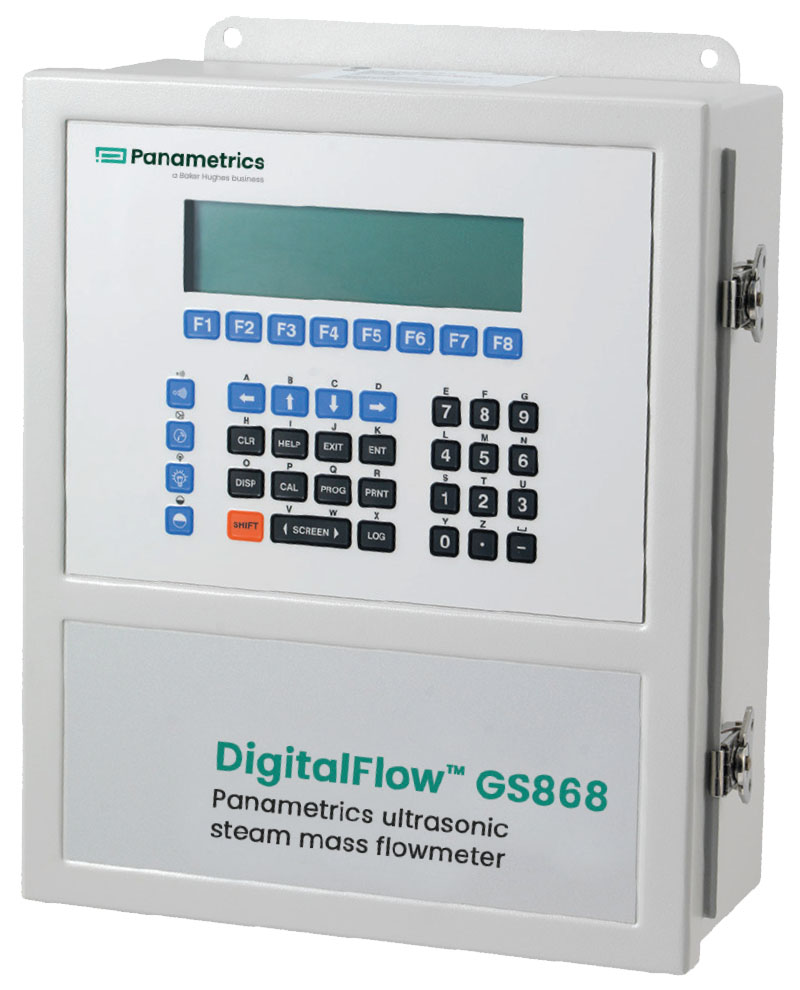

Ультразвуковой расходомер Panametrics DigitalFlow GS868 предназначен для измерения массового расхода насыщенного или перегретого пара. Он предлагает уникальное сочетание отсутствия перепада давления, широкого диапазона диапазона, простоты установки, низких эксплуатационных расходов и высокой точности в полнофункциональном корпусе расходомера.
Система расходомера Panametrics DigitalFlow GS868 состоит из одной или двух пар расходомеров. преобразователи, предусилители и электронная консоль. Компактные ультразвуковые преобразователи устанавливаются в трубе или канале один перед другим и на расстоянии до 500 футов от консоли. Преобразователи посылают и принимают ультразвуковые импульсы через пар. Счетчик измеряет разницу между временем прохождения вверх и вниз по потоку и использует цифровую обработку сигналов, расширенную обработку сигналов и обнаружение корреляции для расчета скорости и объемного расхода. Массовый расход рассчитывается на основе введенных данных о температуре и давлении и встроенных таблиц пара.
Поскольку датчики DigitalFlow GS868 не препятствуют потоку, они обычно не вызывают падения давления. В DigitalFlow GS868 нет деталей, которые загрязняются или собирают мусор, а также нет движущихся частей, которые могут изнашиваться. В результате он не требует смазки, очистки или другого регулярного обслуживания.
Благодаря широкому диапазону скоростей измерения и способности измерять расход в любой трубе, от маленькой до очень большой, один расходомер DigitalFlow GS868 делает все возможное. работа нескольких условных метров. Он работает с трубами диаметром от 2 до 48 дюймов и скоростями от 0,1 до 150 футов/с — в любом направлении — в насыщенном или перегретом паре.
В дополнение к стандартной одноканальной модели доступна дополнительная двухканальная модель. -канальная модель обеспечивает повышенную точность при измерении двух путей на одной трубе. Его также можно использовать для измерения одного пути на двух трубах.
Помимо данных о скорости, объемном и массовом расходе, DigitalFlow GS868 также предоставляет диагностические параметры, такие как время прохождения и скорость звука, чтобы помочь в настройка и устранение неполадок. Любые из этих данных можно легко распечатать, записать в журнал, отправить на аналоговый или цифровой выход или прочитать в числовом или графическом формате на двухоконном дисплее.
Расходомер DigitalFlow GS868 упрощает отправку данных куда ему необходимо пройти, через стандартный цифровой выход, стандартные или дополнительные аналоговые выходы или дополнительные сигналы тревоги. Все выходы удобно настраиваются и калибруются с клавиатуры или с компьютера с использованием программного обеспечения PanaView™ с интерфейсом ПК.
При заказе ультразвукового расходомера Panametrics DigitalFlow GS868 важно заполнить и вернуть паспорт применения. находится на вкладке «Документация и спецификации». Это поможет убедиться, что для вашего конкретного применения выбран правильный расходомер. После завершения необходимо отсканировать листок данных приложения и отправить его по электронной почте на адрес flowteam@instrumart.com.
Технические характеристики
Особенности
- Для насыщенного и перегретого пара
- Измеряет расход без перепада давления и отсутствия движущихся частей
- Массовый расход
- Стандартный и фактический объемный расход
- Стандартный и фактический объемный расход
- li>
- Суммарный расход
- Скорость потока
- Для труб диаметром от 2 до 48 дюймов
- Рабочая частота датчика 100 кГц
- Диапазон (двунаправленный): от –150 до 150 футов/с.
- Погрешность расхода (скорость): от ±1 до 2 % от типичного показания.
- Повторяемость: ±0,2. до 0,5 % от показания.
- Диапазон диапазона (общий): 1500:1.
- Совместимость со всеми материалами труб.
- Два независимых графических ЖК-дисплея с подсветкой
- Настраиваемая программно
- Цифровой или графический формат
- 39-клавишная мембранная клавиатура с тактильной обратной связью
- Внутренняя память на 43 000 точки данных потока
