Описание

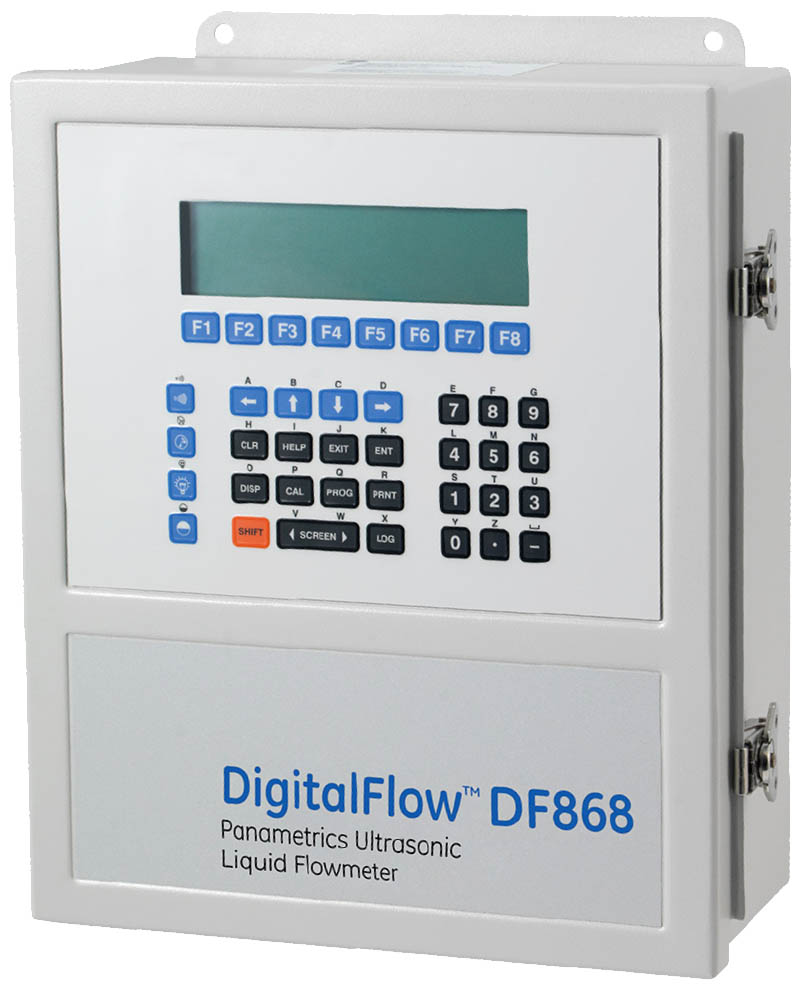

Ультразвуковой расходомер Panametrics DigitalFlow DF868 — это полнофункциональный стационарный расходомер жидкости, предназначенный для удовлетворения всех ваших потребностей в измерении расхода и энергии. Запатентованная цифровая обработка сигналов Correlation Transit-Time обеспечивает измерения без дрейфа в сверхчистых и наиболее «грязных» жидкостях. Сюда входят жидкости с пузырьками газа и увлеченными твердыми частицами, для которых ранее требовались измерители доплеровского типа.

Области применения DF868 включают:

Нефтепереработанные углеводороды
Нефтепродукты
Сырая нефть
Смазочные масла
Дизельное топливо и мазут
Растворители
Вода и сточные воды
Горячие/ охлажденная вода
Вода/гликолевые растворы
Химические вещества
Другие жидкости

Двухканальная версия снижает затраты и повышает производительность

Дополнительная двухканальная/двухканальная модель может быть настроена пользователем для различных приложений. Его можно настроить для измерения расхода в двух отдельных трубах с помощью одного счетчика, чтобы снизить стоимость точки измерения. Чтобы свести к минимуму влияние искажений профиля потока, завихрения потока и поперечного потока, а также для достижения максимальной точности, вы можете установить два комплекта датчиков на одну и ту же трубу.

Измерение потока снаружи трубы

Использование накладного расходомера датчиков, DF868 измеряет скорость потока через металлические, пластиковые или даже бетонные трубы, не проникая в стенки трубы. Для фиксации датчиков с зажимами на месте доступны различные зажимные приспособления, подходящие для труб разных размеров, типов датчиков и методов крепления (например, цепь, трос, лента-липучка, магнитное крепление, болтовое крепление или свариваемое стальное хомут с металлической лентой). ). Наше универсальное зажимное приспособление включает в себя линейчатые направляющие, которые позволяют упростить расстояние между датчиками и обеспечить точные измерения расхода. Существует даже специальное зажимное приспособление для небольших труб с миниатюрными датчиками, упрощающее измерение расхода на линиях диаметром от 0,5 до 2 дюймов.

Смачиваемые датчики для максимальной точности

Беспрепятственные смоченные датчики легко доступны для обеспечения максимальной производительности. После правильной установки в большинстве случаев достигается точность времени прохождения более 1 процента, что соответствует характеристикам дорогих счетчиков с заводской калибровкой. Диапазон измерения составляет от 0,1 до 40 футов/с (от 0,03 до 12,2 м/с) с диапазоном регулирования от 400 до 1 для труб диаметром от 1 до более 200 дюймов. Измерение не загрязняет окружающую среду, не вызывает препятствий и не вызывает падения давления. DF868 полностью цифровой, поэтому измерения не дрейфуют, и он не требует регулярного обслуживания, поскольку в нем нет изнашивающихся движущихся частей или засоряющихся отверстий.

Двойной ЖК-дисплей, регистратор данных и широкий выбор Варианты ввода/вывода

Как одноканальные, так и двухканальные, все измерители DF868 оснащены двумя независимыми программируемыми пользователем графическими ЖК-дисплеями, что обеспечивает одновременный доступ к большему количеству данных. У вас есть полная гибкость в отображении любого параметра(ов) на любом ЖК-дисплее в различных числовых и графических форматах. Примеры включают числовое отображение измерений расхода в реальном времени, графиков расхода в реальном времени и диагностических сигналов, а также числовое/графическое отображение данных из встроенного в расходомер регистратора данных на 43 000 точек. Вы также можете добавить до 12 изолированных выходов от 4 до 20 мА, до шести герметичных или стандартных реле сигнализации и до 12 выходов частоты/сумматора.

Встроенная возможность измерения энергии

Еще одна функция, которая делает Счетчик DF868, такой мощный и универсальный расходомер, представляет собой программное обеспечение для измерения энергии, включенное в каждый счетчик. DF868 с дополнительными термометрами сопротивления и платами ввода расширяет преимущества ультразвукового измерения расхода на измерение энергии. Преимущества включают измерение расхода и температуры без проникновения в трубу и совместимость с трубами диаметром от 1 до 200 дюймов (от 25,4 мм до 5 м). Счетчик DF868 измеряет поток энергии в системах водяного и водно-гликолевого отопления и охлаждения при температуре от -4 до 410°F (от -20 до 210°C). Проконсультируйтесь с Instrumart по поводу использования с другими жидкостными системами.

Чтобы обеспечить совместимость с существующими или предпочтительными приборами для измерения температуры, измеритель DF868 доступен с тремя платами аналогового ввода. Входная плата передатчика обеспечивает питание контура 24 В постоянного тока и два изолированных входа 4–20 мА для передатчиков. Для приложений, требующих необработанных термометров сопротивления, плата ввода термометров термометра обеспечивает два изолированных трехпроводных входа термометра сопротивления для температур от -100 до 350°C (от -148 до 662°F).

Расходомер DF868 использует измерение расхода во времени прохождения. Метод

В методе прохождения времени используется пара датчиков, каждый из которых отправляет и принимает закодированные ультразвуковые сигналы через жидкость. Когда жидкость течет, время прохождения сигнала в направлении вниз по потоку короче, чем в направлении вверх по потоку. Разница между этими временами прохождения пропорциональна скорости потока. DigitalFlow DF868 измеряет эту разницу во времени и использует запрограммированные параметры трубы для определения скорости и направления потока.

Автоматически адаптируется к изменению свойств жидкости

Наша уникальная функция автоматического отслеживания окна (ATW), стандартная для всех расходомеров DigitalFlow DF868, обеспечивает точные измерения расхода, даже если свойства жидкости неизвестны или изменяются. Подобно режиму поиска в автомобильной стереосистеме, ATW динамически перемещает окно приемника при изменении скорости звука в жидкости. Эта мощная функция позволяет измерять расход, когда скорость звука жидкости неизвестна, когда она меняется из-за больших температурных сдвигов или когда новая жидкость начинает течь в трубопроводе, состоящем из нескольких продуктов.

ATW работает для обоих зажимов. на и контактирующих с измеряемой средой преобразователях путем поиска надежного принимаемого ультразвукового сигнала. Это делается путем изменения времени между сигналом передачи и окном сигнала приема до тех пор, пока сигнал приема не будет найден. Окно отслеживания автоматически перемещается по диапазону временных интервалов на основе минимальной и максимальной ожидаемой скорости звука, запрограммированной пользователем.

Окно перемещается (отслеживается) в ответ на изменения скорости звука в жидкости. Как только оптимальный сигнал найден, ATW фиксируется на нем до тех пор, пока не произойдет еще одно большое изменение скорости звука. Когда это происходит, ATW возвращается в режим поиска до тех пор, пока оптимальный сигнал не будет снова найден.

Создан, чтобы быть экономичным и оставаться экономичным.

Чтобы иметь реальную ценность, расходомер должен быть настолько экономичным в использовании и эксплуатации, насколько это возможно в полевых условиях. Используя новейшие микросхемы и производственные технологии, расходомер DigitalFlow DF868 рассчитан на долгие годы эксплуатации. Полностью надежный, DigitalFlow DF868 редко изнашивается и не требует обслуживания, что приводит к небольшому времени простоя и низким затратам на техническое обслуживание.

DigitalFlow DF868 будет продолжать экономить деньги за счет оптимизации процесса измерения и сокращения трудозатрат.

p> Национальные складские номера (NSN)

Следующие национальные складские номера относятся к ультразвуковому расходомеру Panametrics DigitalFlow DF868:

NSN Название позиции NSN Ссылка/номер детали 6680-01-429-5719 (6680014295719) МЕТР, РАСХОД ИЗМЕРИТЕЛЬ РАСХОДА DF868-2-11-10000 6680-01-429-5721 (6680014295721) ИЗМЕРИТЕЛЬ РАСХОДА DF868-1-11-10000 6680-01-492-8048 (6680014928048) ИЗМЕРИТЕЛЬ РАСХОДА ЖИДКОСТИ F НИЗКИЙ ИНДИКАТОР,ULTR DF868- 1-11-10000-S 6680-01-540-6651 (6680015406651) СЧЕТЧИК, ПОКАЗАТЕЛЬ РАСХОДА DF868-2-1A-20000 6680-01-558-8591 (6680015588591) СЧЕТЧИК, ПОКАЗАТЕЛЬ РАСХОДА ЖИДКОСТИ, ULTR DF868-2- 11-10000-0-СС

Технические характеристики

Характеристики

Толщина стенки трубы до 3 дюймов (76,2 мм)
Диапазон двунаправленного движения ±40 футов/с (±12,2 м/с)
От -4 до 131°F (от -20 до 55°C)
±0,1–0,3 % повторяемости показаний
Суммарные данные о расходе и тенденциях
Два канала / два Доступна версия -path
Опция измерения энергии
Большой ЖК-дисплей с подсветкой
Доступна калибровка NIST (см. аксессуары)
Сертификация для опасных зон

Требуются датчики и монтажное оборудование, приобретаемые отдельно. Найдите варианты в разделе «Аксессуары» или позвоните по телефону 1-800-884-4967.
