Описание

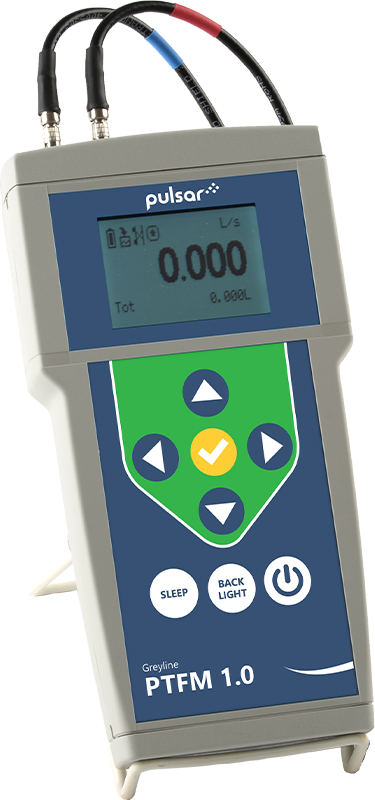

Ультразвуковой расходомер PTFM 1.0 Greyline Instruments от Pulsar Measurement использует технологию времени прохождения для точного измерения расхода чистых жидкостей с содержанием твердых частиц или газовых пузырьков менее 2%, таких как вода, гликоль, масла и химикаты, в полные трубы. PTFM 1.0 быстр и прост в эксплуатации, что делает его идеальным для устранения неполадок расхода, балансировки и проверки производительности постоянных расходомеров. Бесконтактные датчики быстро крепятся к внешней стороне трубы, а встроенная клавиатура и меню калибровки позволяют настроить прибор за считанные минуты. Используйте PTFM 1.0 для проектов, где постоянный расходомер не требуется, или для временной замены установленных датчиков расхода.
В PTFM 1.0 используются неинтрузивные датчики расхода SE16B, которые работают с трубами диаметром от 2 до 48 дюймов. Ультразвуковой сигнал действует на трубы из обычных материалов, включая углеродистую сталь, нержавеющую сталь, ковкий чугун, чугун, ПВХ, ПВДФ, стекловолокно, медь, латунь, алюминий, а также на трубы со связующими футеровками, включая эпоксидную смолу, резину и тефлон. Датчики могут быть установлены без перекрытия потока, при этом отсутствуют препятствия или перепады давления. Он измеряет и суммирует прямой и обратный поток.
Прибор PTFM 1.0 портативен и питается от встроенного NiMH аккумулятора, обеспечивающего до 18 часов непрерывной работы. Благодаря выходному сигналу 4–20 мА вы можете использовать PTFM 1.0 в качестве запасного преобразователя в критически важных приложениях. Для изучения расхода и устранения неполадок используйте встроенный регистратор данных на 300 000 точек. Журналы данных можно получить с помощью программного обеспечения для регистрации данных. Просто подключите USB-выход напрямую к компьютеру или ноутбуку, чтобы загрузить файлы регистратора данных.
Технические характеристики
Особенности
- Бесконтактные накладные ультразвуковые преобразователи
- Для труб от 2 до 48 дюймов
- ±0,07–39 футов/сек ( ±0,02–12 м/сек) типичный диапазон расхода
- ±1 % от показаний или точность 0,1 фута/сек
- ±0,25 % повторяемости и линейности
- 4 -20 мА и выход USB.
- Большой дисплей расхода и сумматор с подсветкой.
- Встроенный NiMH аккумулятор.
- До 18 часов непрерывной работы.
- Программируемый регистратор данных на 300 000 точек
- С отметкой времени и даты
- Форматированные отчеты о потоке
- Общее, среднее, минимальное, максимальное и время возникновение
- Встроенный 5-кнопочный калибратор
Комплект поставки
- Пара накладных ультразвуковых датчиков SE16B
- Пара коаксиальных кабелей с разъемами BNC.
- Кронштейны преобразователя из нержавеющей стали.
- Монтажные зажимы.
- Выравнивающая планка.
- Силикон. соединительный патрубок
- Программное обеспечение для ПК для регистрации данных (Windows)
- Набор кабелей 4–20 мА и USB
- Руководство по установке и эксплуатации
- NIST сертификат
