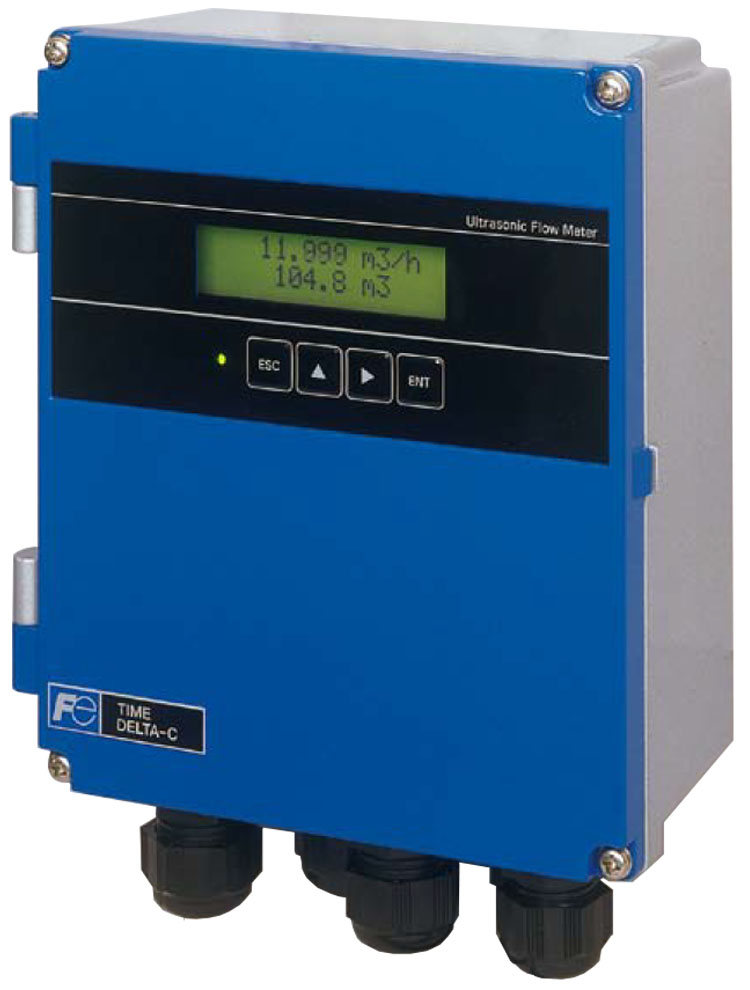

Ультразвуковой расходомер Fuji Electric FSV

Описание

Ультразвуковой расходомер Fuji Electric FSV — это последнее поколение высокопроизводительных ультразвуковых расходомеров жидкости, использующих технологию времени прохождения. Он особенно эффективен в тех случаях, когда требуется высокая точность и установка расходомера не требует остановки процесса. Это идеальный вариант для измерения скорости потока относительно чистых, однородных жидкостей в закрытых заполненных трубах.

В FSV используется передовая технология цифровой обработки сигналов, обеспечивающая компактное и легкое решение с точностью лучше ± 1% от расхода с минимальным влиянием давления или температуры измеряемой жидкости. Он обеспечивает лучшие в своем классе характеристики защиты от пузырьков, что позволяет получать точные показания при содержании пузырьков воздуха до 12% при скорости 3 фута/с.

Прочная конструкция делает его идеальным для установки во внутренних помещениях. и во внешних средах, где требуется защита IP66 (NEMA 4X), и он в 2/3 меньше своего предшественника Time Delta-S.

Конфигурация проста и интуитивно понятна с помощью кнопок на передней панели. В качестве альтернативы доступно бесплатное программное обеспечение, совместимое с ПК, позволяющее сохранять несколько конфигураций и загружать их с ПК на счетчик с помощью дополнительного кабеля-загрузчика. С помощью программного обеспечения-загрузчика можно выполнять анализ тенденций и регистрацию данных в режиме реального времени, а также диагностику. Программное обеспечение также включает в себя инструмент расчета расстояния между датчиками. Выбор выходов, включая 4–20 мА, транзисторные выходы и RS485 (Modbus), доступен для случаев, когда необходимо передавать значения расхода и общие данные.

Для FSV требуются накладные датчики. Эти датчики крепятся к внешней стороне труб и охватывают трубы диаметром от 13 до 6000 мм (от 0,5 до 235 дюймов) при температуре жидкости от -40 до 200°C (от -40 до 390°F). Для системы требуется прямой участок трубы диаметром 10 и 5 диаметров вверх и вниз соответственно.

Преимущества FSV включают в себя:

• Нет времени простоя системы при установке.
• Отсутствие загрязнения системы.
• Превосходная защита от пузырьков.
• Неинвазивная установка без движущихся частей.
• Минимальное влияние давления или температуры измеряемой среды. жидкость

Объяснение технологии ультразвуковых расходомеров Transit Time

Ультразвуковые расходомеры Transit Time, такие как FSV, хорошо подходят для относительно чистых жидкостей с аэрацией от низкой до умеренной. Эти счетчики работают путем сравнения времени прохождения ультразвукового сигнала по потоку (вниз по потоку) со временем прохождения ультразвукового сигнала против потока (вверх по потоку). Разница между этими временами прохождения пропорциональна расходу, и расходомер преобразует эту информацию в расход и общий расход. Благодаря этой технологии датчики монтируются снаружи трубы, что обеспечивает огромные преимущества перед более традиционными и инвазивными приборами для измерения расхода. Этот продукт практически не требует технического обслуживания.

Instrumart является одобренным IDWR поставщиком расходомеров.

FSV — это расходомер, сертифицированный IDWR, как указано в приказе штата Айдахо о том, что расходомеры должны быть установлены водопользователи, осуществляющие забор воды на регулируемых территориях как из подземных, так и из поверхностных источников воды. Этот расходомер был протестирован сотрудниками отслеживаемой лаборатории NIST штата Юта и соответствует всем требованиям, установленным IDWR и Министерством сельского хозяйства Айдахо. Если у вас есть какие-либо вопросы об этом расходомере или о том, какой расходомер, одобренный IDWR, лучше всего подходит для вашего применения, обратитесь к одному из наших инженеров. 1-800-884-4967.

Технические характеристики

Характеристики

• Диапазон скоростей потока от 0 до ±105 футов/с (от 0 до ±32 м/с)
• Диапазон диаметров труб от 0,5 до 235 дюймов (от 13 до 6000 мм)
• Вверх Точность измерения до ±1 %
• Режим быстрого реагирования, 0,2 секунды или меньше
• Превосходная защита от пузырьков
• Максимальная мутность жидкости 10 000 мг/л
• li>
• Аналоговый выход постоянного тока 4–20 мА
• 2 цифровых выхода на транзисторах с открытым коллектором
• Связь RS-485 MODBUS (опция)
• Расширенная цифровая обработка сигналов
• li>
• ЖК-дисплей с подсветкой
  • 2 строки по 16 символов каждая
  • Включает скорость потока, двунаправленный расход и общее количество
• Варианты питания от 100 до 240 В переменного тока или от 20 до 30 В постоянного тока.
• Программное обеспечение загрузчика для программирования и диагностики (с дополнительным кабелем загрузчика).
• В комплект входят 16-футовые кабели датчиков. Доступны кабели большей длины.
• Рейтинг NEMA 4X (IP66) (NEMA6/IP67 опционально)

Требуется датчик, приобретаемый отдельно. Найдите варианты датчиков на вкладке «Аксессуары» или позвоните по телефону 1-800-884-4967.
