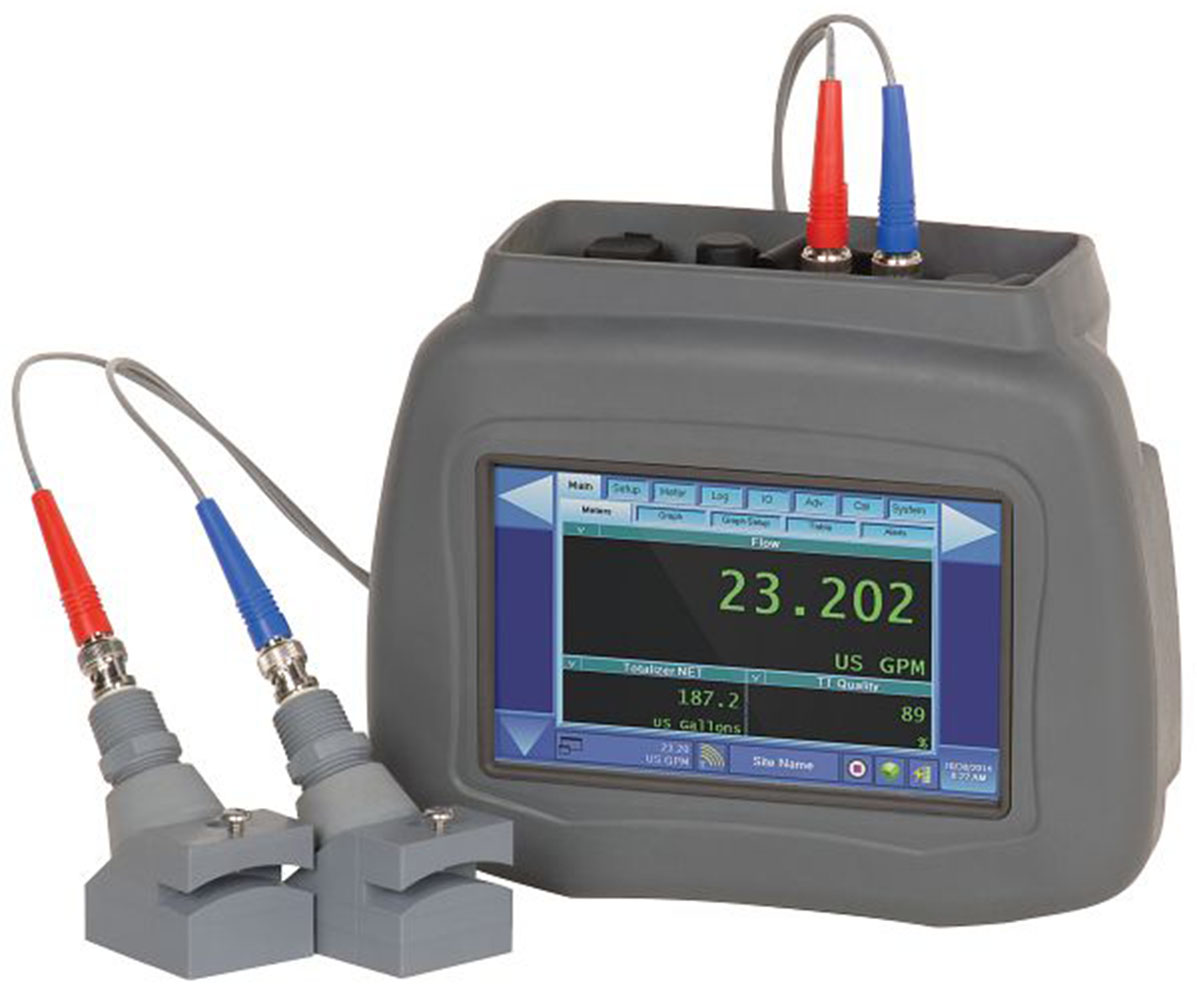

Ультразвуковой расходомер Dynasonics DXN

Описание

Ультразвуковой расходомер Dynasonics DXN — это портативный настоящий гибридный ультразвуковой расходомер, способный измерять расход жидкости с помощью нескольких технологий, включая: доплеровский метод измерения, время прохождения и тепловой поток жидкости (тепловой энергии). DXN также совместим с толщиномером стенки трубы, который используется для проверки внутреннего диаметра трубы и обеспечения высокоточных ультразвуковых измерений, когда детали трубопровода неизвестны или недоступны.

DXN имеет ряд расширенных функций, которые позволяют пользователю для получения точных показаний при регистрации скачков расхода и высокоскоростных пакетных операций. DXN фиксирует и записывает несколько параметров приложения одновременно с помощью простой в использовании функции регистрации данных и обеспечивает возможность с легкостью проверять и устранять неполадки в установках с постоянным расходом.

Ультразвуковые расходомеры Dynasonics DXN включают в себя: Базовый комплект

• 1 комплект датчиков времени прохождения для небольших труб, размеры труб от ½ до 2 дюймов (от 12 до 50 мм)
• 1 комплект стандартных датчиков времени прохождения, размеры труб 2 дюйма (50 мм) и выше
• Комплекты кабелей 20 футов (6 м), быстроразъемные, 4 монтажных ремня из нержавеющей стали, акустическая жидкость.

Комплект All Transit Time Kit

• Базовый комплект
• 1 комплект датчики времени прохождения по большой трубе, размеры труб >24 дюйма (600 мм)

Гибридный комплект

• Базовый комплект
• 1 комплект доплеровских датчиков, размеры труб 1 дюйм (25 мм) ) и больше

Energy Kit

• Базовый комплект
• 2 неинвазивных термометра сопротивления Pt1000, от 0 до 266°F (от 0 до 130°C), 20 футов (6 м) кабель, монтажный компаунд

Полный комплект

• Все время транспортировки
• Доплер и энергетический пакет
• Толщиномер стенки трубы

>

Ультразвуковое измерение скорости потока

Расходомеры с временем прохождения измеряют разницу во времени между временем прохождения ультразвуковой волны, идущей вместе с потоком жидкости, и затем против потока жидкости. Эта разница во времени используется для расчета скорости жидкости, движущейся в системе закрытых труб. Преобразователи, используемые при измерении времени прохождения, работают поочередно как передатчики и приемники. Измерения времени прохождения являются двунаправленными и наиболее эффективны для жидкостей с низкой концентрацией взвешенных твердых частиц.

Доплеровские расходомеры работают путем передачи ультразвуковой волны от передающего преобразователя через стенку трубы в движущуюся жидкость. . Звуковая волна «отражается» взвешенными частицами или пузырьками, движущимися с жидкостью, и в конечном итоге собирается принимающим преобразователем. Произойдет сдвиг частоты (эффект Доплера), прямо пропорциональный скорости движущихся частиц или пузырьков. Этот сдвиг частоты интерпретируется цифровым сигнальным процессором (DSP) и преобразуется в измерение скорости жидкости.

Независимо от метода, используемого для определения скорости, умножение площади поперечного сечения трубы на скорость жидкости дает объемный расход. При измерении также предполагается, что труба полностью заполнена во время цикла измерения.

Мониторинг энергии

Измерения температуры, когда они используются в сочетании с измерением расхода, могут давать показания использования энергии в виде теплового потока. Потребление энергии рассчитывается путем умножения скорости потока жидкости-теплоносителя на изменение содержания тепла в этой жидкости после выполнения ею какой-либо работы, чтобы найти чистую потерю или прирост тепла.

Ультразвуковой прибор счетчик, оснащенный функцией измерения теплового потока, предназначен для измерения скорости и количества тепла, отдаваемого или отводимого от таких устройств, как теплообменники. Прибор измеряет объемный расход жидкости теплообменника, температуру на входном патрубке и температуру на выпускном патрубке. Применяя масштабный коэффициент, это измерение теплового потока можно выразить в выбранных вами единицах: БТЕ, ватты, джоули, киловатты и т. д.

Технические характеристики

Особенности

• Чувствительность к потоку 0,001 FPS (0,001 MPS)
• ±0,1% повторяемости показаний
• Выход 4–20 мА
• Modbus TCP/ IP-связь через Ethernet.
• Встроенный регистратор данных объемом 1 ГБ (порт USB).
• 7-дюймовый полноцветный сенсорный дисплей (800×480 WVGA).
  • Резистивный сенсорный экран, работающий в перчатках.
• Корпус IP65 с литий-ионной аккумуляторной батареей
• Одобрение CE
