Описание

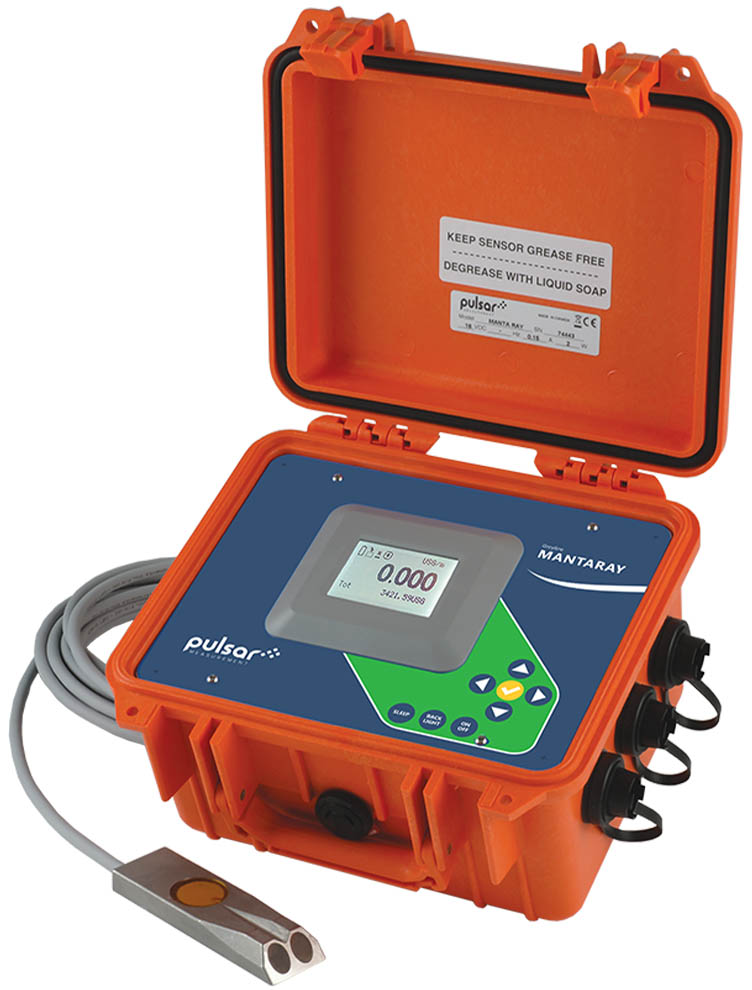

Ультразвуковой расходомер MantaRay компании Greyline Instruments представляет собой портативный прибор, предназначенный для измерения расхода ливневых, сточных вод, промышленных сточных вод, оросительной воды и природных водотоков в открытых каналах, частично заполненных и перегруженных трубах. MantaRay отображает и регистрирует данные о расходе и общем расходе и подключается к пробоотборникам, SCADA и системам телеметрии.
MantaRay использует погружной ультразвуковой датчик для непрерывного измерения скорости и уровня в канале. На основании этих измерений можно рассчитать как расход, так и обратный поток. Датчик представляет собой полностью герметичный ультразвуковой блок без отверстий и портов. Он имеет гидродинамическую форму и предназначен для удаления отложений и стрингеров для надежной работы в системах сточных вод, ливневых вод и ручьев. Датчик QZ02L монтируется внутри трубы или на дне открытого канала. Никаких специальных составов, инструментов или оборудования не требуется. В комплект входит монтажный кронштейн из нержавеющей стали, а для установки датчика в люки доступны различные размеры дополнительных трубных лент.
MantaRay имеет большой встроенный ЖК-дисплей, идеально подходящий для просмотра расхода и общего расхода в реальном времени. . Внутренний регистратор данных хранит до 2 миллионов точек данных, включая уровень, скорость и температуру воды. Программное обеспечение Pulsar Greyline Logger входит в комплект поставки каждого MantaRay. Используйте эту мощную программу для открытия и просмотра файлов журналов данных в графических и табличных форматах. Вы можете создавать отчеты о расходе с минимальным, максимальным средним и общим расходом или экспортировать данные в электронные таблицы Excel и программы баз данных. Выход 4–20 мА и два реле управления позволяют пользователям подключаться к пробоотборникам или системам SCADA и телеметрии. Файлы журнала расхода можно загрузить на USB-накопитель.
Встроенные перезаряжаемые батареи MantaRay питают расходомер. Вы также можете подключить внешние батареи напряжением 12 или 24 В постоянного тока, чтобы продлить время работы MantaRay на неопределенный срок. Или подключите зарядное устройство (прилагается) для непрерывной работы с током 4–20 мА и релейным управлением. Для снижения энергопотребления во время исследований расхода вы можете активировать «спящий режим» MantaRay для экономии энергии при длительной работе.
Технические характеристики
Особенности
- Измеряет уровень воды и скорость в частично заполненных трубах и открытых каналах.
- Работает в каналах неправильной формы.
- Диапазон измерения скорости: от 0,1 до 20 футов/сек и наоборот. поток до -5 футов/сек.
- Работает при уровне воды от 1 до 15 футов.
- Точность:
- Уровень: ±0,25 % от диапазона.
- Скорость: ±2% от показания
- Повторяемость и линейность: ±0,1%
- Не требуется лоток или водослив
- Выход 4–20 мА и 2 управляющих реле для подключения к пробоотборникам и SCADA.
- Питание от встроенных перезаряжаемых NiMH аккумуляторов.
- Регистратор данных на 2 миллиона точек с выходом USB на флэш-накопители
- li>
- ЖК-дисплей с подсветкой для отображения расхода, сумматора и системы меню
- Простая 5-кнопочная калибровка
Что в коробке
- Погружной ультразвуковой уровень QZ02L /датчик скорости
- Экранированный трикоаксиальный кабель датчика длиной 25 футов
- Монтажный кронштейн датчика из нержавеющей стали
- Программное обеспечение Pulsar Greyline Data Logger для Windows™
- Руководство по установке и эксплуатации
