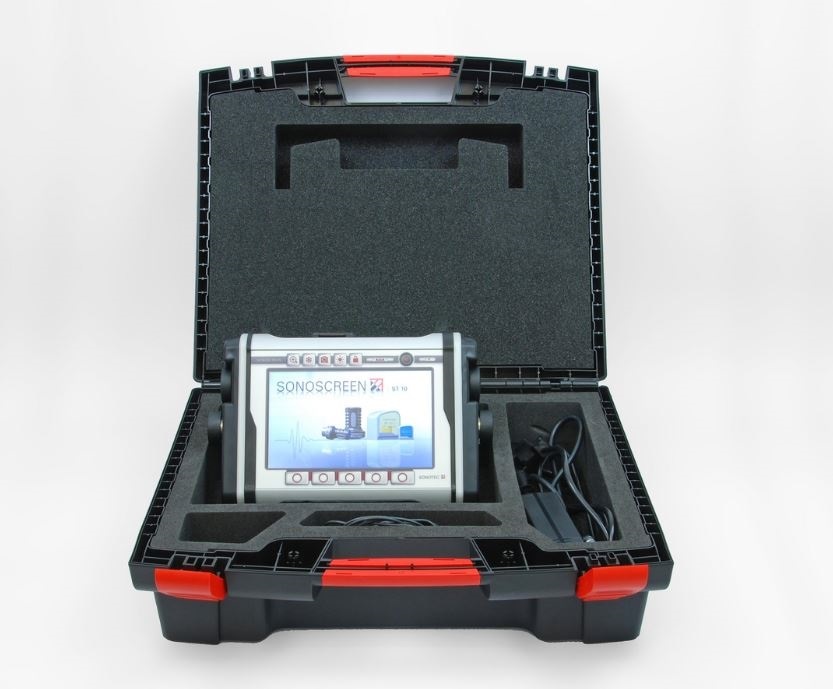

Технические характеристики
| Диапазон развертки | 0,5 мм … 10 000 мм (сталь), шаг регулирования 1 мм |
| Диапазон измерений | 0 … 10000 мм (до 20000 мм со сдвигом импульса макс. 10000 мм) |
| Разрешение | 0,001 мм в диапазоне измерений до 10 000 мм (в зависимости от скорости звука) |
| Скорость звука | Регулируемая от 500 … 10 000 м/с, с шагом 1 м/с или фиксированные предустановленные значения |
| Временная задержка преобразователя | 0 … 999 мкс |
| Авто калибровка | 2-х точечная калибровка: измерение и настройка скорости звука и временной задержки датчика с помощью 2-х типов импульсных эхо-сигналов |
| Передача импульса | Прямоугольный импульс: 50 … 400 В с шагом 10 В Длительность импульса: 20 нс … 1 мкс |
| Демпфирование | 50 Ом или 400 Ом |
| Диапазон частоты | 0,5 … 15 МГц |
| Временное разрешение | 5 нс |
| Частота повторения импульсов | Автоматические или фиксированные заданные значения: 0,1, 0,2, 0,5, 1, 2, 5 или 10 кГц |
| Усиление | 0 … 110 дБ, с шагом 0,5 / 1 / 2 / 6 / 12 дБ |
| Выпрямление | Полноволновой, полуволновой положительный или отрицательный, высокочастотный |
| Отсечение | 0 … 80 % высоты экрана с шагом 1 % (линейные) |
| Единицы измерений | мм |
| Окна | • 2 независимых окна измерений • Цветные графики (окно 1: синий, окно 2: зеленый) • Начало и ширина регулируется по всему отображаемому диапазону • Высота регулируется в диапазоне от 10 до 90 % с шагом 1 % • Световая и звуковая сигнализация при превышении или падении сигнала ниже порогового значения • Функция масштабирования диапазона окон по всей ширине экрана |
| Измерения | Цифровое отображение траектории звука от начального импульса к первому эхо в окне, или между эхо-сигналами обоих окон, измерение в точке пересечения с эхо-фланга, или по крайнему эхо-пику |
Режимы | Эхо-импульсный, раздельно-совмещенный, раздельный |
| Анализ амплитуды | DAC, DGS, ВРЧ, AWS D1.1 |
| Отображение амплитуды | В % от высоты экрана, в дБ выше DAC-кривой или DGS-кривой |
| DAC | Дистанционно-амплитудная характеристика до 10 гибко регулируемых опорных точек До 4 гибко настраиваемых характеристик с шагом в 0,5 дБ |
DGS | DGS-кривые для эхо-импульсных преобразователей (один датчик) и двухэлементных преобразователей (двойной датчик) и материалов Коррекция затухания звука и передачи До 4 гибко настраиваемых характеристик с шагом в 0,5 дБ |
| AWS D1.1 | •Цветное отображение опорной линии •Индивидуальное отображение специфических данных измерения AWS |
| Отображение измерений | До 10 различных измеряемых параметров |
| Хранение данных | Встроенная память 2 ГБ (до 60 000 A-скан разверток, в т.ч. настроек прибора), внешняя память до 32 ГБ |
| Функции памяти | • Снимок с экрана А-развертки, включая все параметры, контекст измерений, дата, время • Настройки: хранение всех требуемых настроек прибора и преобразователей • База данных материалов и преобразователей |
| Режимы цветов дисплей | Регулировка яркости, цвет дисплея окон монитора и регистрации кривых (DAC, DGS, ВРЧ) |
| Дисплей | 8“ цветной TFT, 800 x 480 пикс., частота обновления 60 Гц |
| Качество A-scan | Размер: 157 x 76 мм |
| Элекропитание | Встроенный Li-Ion аккумулятор, индикатор уровня зарядки на экране |
| Ресурс батарей | До 13 часов работы |
| Блок питания/ЗУ | Через внешний источник питания с широким диапазоном входного напряжения |
| Разъемы ВЫХОД USB разъемы | 2 разъема для подключения датчиков: LEMO 1S LEMO, 4-полюсный USB хост для карты памяти (type A), USB устройство для интерфейса ПК (type B) |
| Габаритные размеры, масса | 310 x 206 x 77 мм, 3,2 кг |
| Степень пылевлагозащиты | IP66 |
| Рабочие условия эксплуатации | температура окружающего воздуха от -20 °C до +50 °C |
