Технические характеристики

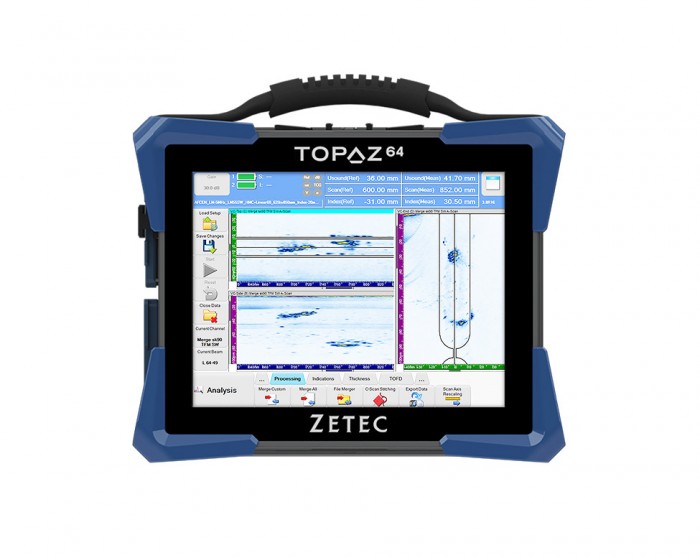

Параметры | TOPAZ64 |
Размеры | 343*278*158 мм |
Вес (включая аккумулятор) | 9,1 кг |
Дисплей | 12,1 дюймов — 1024*728 пикселей |
Работа от аккумулятора | Да (горячая замена) |
Интервал рабочих температур | От 0 до 45оС |
Тип разъема канала на ФР | ZPAC |
Разъемы стандартного УЗК | 4 Lemo 00 |
USB порты | 3*USB 2.0, USB 3.0 |
Видеовыходы | HDMI, VGA |
Разъем для сетевого кабеля | Подключение интернета |
Напряжение питания | 220-240В, 50-60 Гц |
Батарея аккумуляторная | 10,8 В, 8 часов работы |
Длина зондирующего импульса | 25-500 нс, с шагом в 5 нс |
Амплитуда напряжения генератора | 35-75 канал на ФР/50-200 станд. УЗ |
ЧПИ | От 10 Гц до 12 кГц |
Форма подаваемых импульсов | Прямоугольные отрицательной полярности |
Входной импеданс | 50 Ом |
Диапазон усиления | 70 Дб |
Полоса пропускания | 500 кГц — 18 МГц |
Фильтры | Аналоговый/цифровой |
Частоты | 1, 2, 4, 5, 7,5, 10 МГц |
| Фильтры частотные | 1-5 МГц 1-10 МГц 2-10 МГц 5-10 МГц 5-18 МГц 10-18 МГц |
Каналы на ФР | 64/128 |
Разрешение | 16 бит |
Стробы | 4+1синхронизированный |
Автоматическое определение датчика | Да |
Автоматическое определение сканера | Да |
Количество фокальных законов | 1024 |
