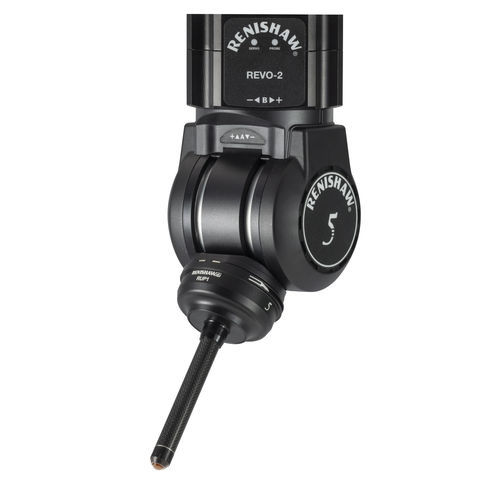

Ультразвуковой датчик RUP1 расширяет возможности мультисенсорной 5-осевой измерительной системы REVO® для КИМ, обеспечивая ультразвуковой контроль толщины. В отличие от многих других ультразвуковых систем, RUP1 не требует использования резервуаров для воды или связующего геля для обеспечения хорошей передачи сигнала. Вместо этого в нем используется инновационный шарик наконечника из эластомера, обеспечивающий превосходное сцепление между зондом и материалом. В результате RUP1 устраняет необходимость в квалифицированных операторах для интерпретации экранов осциллографа и освобождает пространство цеха, занимаемое специальными погружными резервуарами. Использование ультразвука для одностороннего измерения толщины детали также дает явные преимущества по сравнению с традиционными методами тактильного зондирования для деталей, где доступ к внутренним элементам затруднен. Точность измерения толщины: RUP1 использует датчик с частотой 20 МГц и обеспечивает диапазон измерения толщины от 1 мм до 20 мм с точностью более 10 микрон с использованием точек касания. Увеличение срока службы шарика наконечника. Шарик наконечника заменяется пользователем и защищен защитным колпачком, который можно автоматически снимать и заменять, чтобы максимально продлить срок службы наконечника. Совместимость с системой REVO: RUP1 полностью совместим со сменной стойкой MRS2, используя порт смены стойки RCP TC-3, и взаимозаменяем со всеми другими вариантами датчиков, доступными для системы REVO. Интеграция нескольких датчиков: RUP1 полностью интегрирован в метрологическое программное обеспечение MODUS и программное обеспечение UCCsuite, что позволяет использовать его как часть мультисенсорной системы. Снижение затрат: RUP1 устраняет необходимость в квалифицированных операторах для интерпретации экранов осциллографа и освобождает пространство цеха, поскольку не требуются погружные резервуары и КИМ глубокого отверстия.
Технические характеристики
ХарактеристикиТехнологияультразвуковаяОбластьпо толщине измерение
