Описание

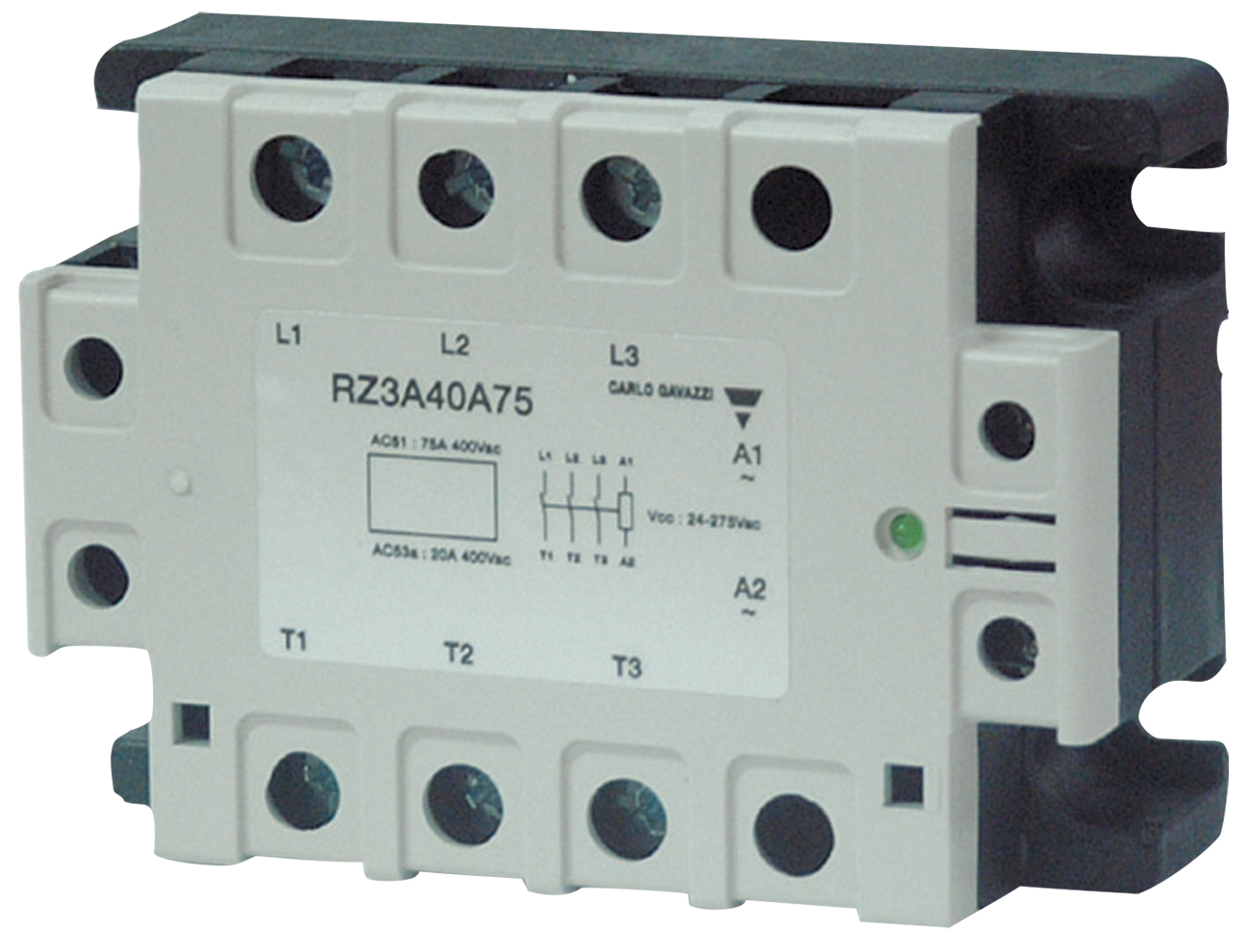

Твердотельное реле Carlo Gavazzi RZ3A предназначено для переключения различных нагрузок, таких как нагревательные элементы, двигатели и трансформаторы. Твердотельные реле Carlo Gavazzi RZ3A способны коммутировать высокое напряжение до 600 В переменного тока (среднеквадратичное значение) и перекрывать диапазон токов нагрузки до 75 А переменного тока (среднеквадратичное значение).
Для повышения надежности и возможности циклической нагрузки три полупроводниковых блока питания припаяны непосредственно к ним. к подложке с прямым медным соединением (DCB). Доступны версии твердотельного реле Carlo Gavazzi RZ3A с управлением переменным или постоянным током. Твердотельное реле Carlo Gavazzi RZ3A имеет встроенную светодиодную индикацию состояния приложенного управляющего напряжения и дополнительную сигнализацию о перегреве. Также доступна версия, которой можно управлять с помощью напряжения 5 В постоянного тока при токе 15 мА (макс.).
Технические характеристики
Характеристики
- 3-фазное твердотельное реле
- Нулевое переключение
- Номинальный рабочий ток: 3 x 25, 40, 55 или 75 А
- Номинальный рабочее напряжение: до 600 В переменного тока.
- Управляющее напряжение 5 В постоянного тока, 4–32 В постоянного тока или 24–275 В переменного тока.
- Встроенные демпферные сети.
- Опция защиты от перегрева с выходом сигнализации
- Защита тыльной стороны руки IP 10.
- Светодиодная индикация управляющего входа.
- Состояние сигнализации перегрева.
