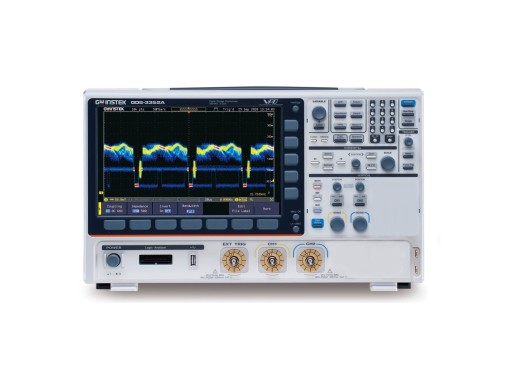

Цифровой запоминающий осциллограф GW Instek GDS-3352A представляет собой двухканальный логический анализатор с частотой 350 МГц и цветным ЖК-дисплеем TFT с диагональю 10,2 дюйма. Он имеет длину памяти для каждого канала до 200Mpts. Преимущество такой длинной памяти заключается в том, что она позволяет пользователям поддерживать высокую частоту дискретизации даже при низких настройках скорости. В режиме высокого разрешения он позволяет получать сигналы с низким уровнем шума при измерениях с высокой пропускной способностью.
Кроме того, функция внутреннего поиска может быстро находить сигналы, соответствующие условиям в соответствии с потребностями теста. Для измерения частотной области он оснащен двухканальным анализатором спектра, который позволяет пользователям измерять и анализировать сигналы частотной области двух каналов одновременно. Он также оснащен функцией спектрограммы, которая позволяет пользователям легко наблюдать сложные колебания в частотной области.
Он поддерживает 38 тестов источника питания переменного/постоянного тока. Он также оснащен двухканальным генератором сигналов произвольной формы с частотой 25 МГц и функцией анализа частотной характеристики. Помимо широко используемых портов USB и LAN, он также включает в себя высокостабильный интерфейс RS232 и дополнительный интерфейс GPIB.
Обзор модели
Осциллографы GDS-3352A и GDS-3652A различаются по полосе пропускания и времени нарастания.
Модель GDS-3352A GDS-3652A Полоса пропускания 350 МГц 650 МГц Время нарастания 1 нс 535 пс Цена 3714 3 714,00 евро без учета. НДС 4667 €4 667,00 Искл. Характеристики НДС Каналы 2 Частота выборки 2,5 Гвыб./с (совместно) Глубина памяти 200 млн точек/канал Скорость обновления сигнала 200 000 осциллограмм/с Типы триггера: фронт, ширина импульса (глюк), видео, короткий импульс, нарастание и спад (наклон), тайм-аут , альтернативный, задержка по событию (1–65 535 событий), задержка по времени (длительность, 4 нс–10 с), шина Разрешение по вертикали (1 МОм) 8 бит (максимум 12 бит в режиме высокого разрешения) Масштаб по вертикали 1 мВ ~ 10 В/дел Последовательный порт Запуск по шине и декодирование I2C, SPI, UART, CAN, LIN Масштаб по горизонтали 1 нс/дел ~ 1000 с/дел Параметры автоматического измерения Pk-Pk, Макс, Мин, Амплитуда, Высокий, Низкий, Среднее, Среднее по циклу, RMS, Среднеквадратичное по циклу , Площадь, Область цикла, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Частота, Период, RiseTime, FallTime, +Width, -Width, Рабочий цикл, +Pulses, -Pulses, +Edges, -Edges, % Flicker, Flicker Idx, FRR , FRF, FFR, FFF, LRR, LRF, LFR, LFF, Параметры фазовых курсоров Разность напряжений между курсорами (ΔV), Разность времени между курсорами (ΔT). Дисплей Цветной ЖК-дисплей TFT 10,2 дюйма, 800 x 480 Возможности подключения USB 2.0 (хост/устройство), LAN, RS232, VGA, Go/NoGo BNC, GPIB (опция) Дополнительные функции Замок Kensington Style Lock, внутренняя флэш-диск Размеры 420 мм x 253 мм x 113,8 мм Вес 4,6 кг Аксессуары
В комплект поставки GW Instek GDS-3352A входят:
- Шнур питания
- 2 пассивных пробника 350 МГц 10:1
