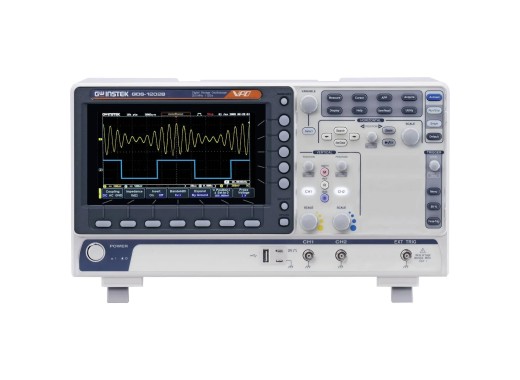

GW Instek GDS-1202B — это двухканальный цифровой осциллограф с исключительными характеристиками и производительностью по доступной цене. Осциллограф, подходящий для образовательного рынка и промышленных приложений начального уровня, имеет максимальную глубину памяти 10 МБ и максимальную скорость обновления сигналов 50 000 сигналов в секунду. Кроме того, GDS-1202B имеет полосу пропускания 200 МГц и максимальную частоту дискретизации 1 Гвыб/с.
GDS-1202B также стандартно оснащен функцией запуска последовательной шины и функцией декодирования, которые часто предлагаются в качестве дополнительной опции с другими осциллографами. Кроме того, осциллограф оснащен дисплеем БПФ с разрешением 1 миллион точек, обеспечивающим высокое разрешение. GDS-1202B также оснащен функцией нулевой клавиши, которая обеспечивает возможность быстрого возврата в исходное вертикальное, горизонтальное и активированное положения и, таким образом, повышает эффективность измерений.
Осциллограф способен отображать 256 цветовых градиентов на своем 7-дюймовом TFT ЖК-дисплее. Кроме того, GDS-1202B может подключаться к ПК через программное обеспечение OpenWave. Он также имеет журнал данных и функцию цифрового фильтра, а также дисплей режима XY. Технические характеристики Полоса пропускания 200 МГц Время нарастания 1,75 нс Каналы 2 Частота дискретизации 1 Гвыб/с (совместно) Глубина памяти 10 М/канал Скорость обновления сигнала 50 000 осциллограмм/с Типы запуска: фронт, ширина импульса, видео, короткий импульс, нарастание и спад, тайм-аут, альтернативный , Задержка по событию (1–65535 событий), Задержка по времени (длительность, 4 нс–10 с) Разрешение по вертикали 8 бит Масштаб по вертикали 1 мВ ~ 10 В/дел Запуск и декодирование последовательной шины I2C, UART, CAN, LIN Масштаб по горизонтали 5 нс/дел ~ 100 с/дел Параметры автоматического измерения Pk-Pk, Макс, Мин, Амплитуда, Высокая, Низкая, Среднее, Среднее значение цикла, RMS, Среднеквадратичное значение цикла, Площадь, Площадь цикла, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Частота, Период, RiseTime , FallTime, +Width, -Width, Рабочий цикл, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Параметры фазовых курсоров Разность напряжений между курсорами ( ΔV) , Разница во времени между курсорами ( ΔT). Дисплей Цветной ЖК-дисплей TFT 7 дюймов, 800×480 Возможности подключения USB (хост/устройство), LAN, Go-NoGo BNC Дополнительные функции Замок Kensington Style Размеры 380 x 208 x 127,3 мм Вес 2,8 кг Аксессуары
GW Instek GDS-1202B в комплект поставки входят:
- Шнур питания
- Два пассивных зонда по 200 МГц
Возможно обновление прошивки GDS-1000B до версии V1.27, с этим обновлением функции триггера и декодирования последовательной шины I2C, SPI, UART, CAN/LIN будут доступны бесплатно. Это обновление можно найти на веб-сайте GW Instek.
