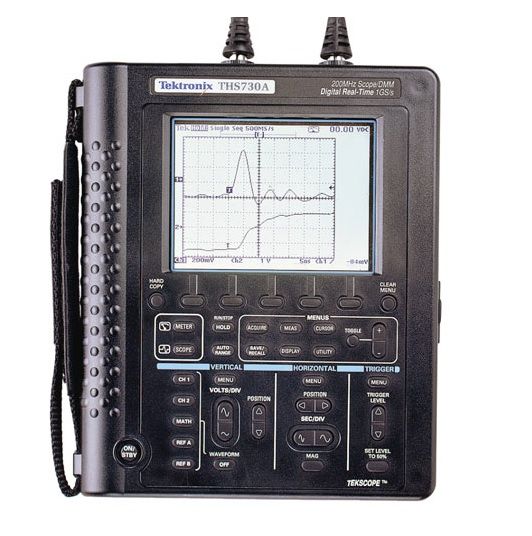

Цифровой осциллограф Tektronix THS730A

Дополнительные функции:

• Два канала и два дигитайзера
• Внешний триггер
• Цифровой мультиметр на 3¾ разряда с регистратором данных
• Roll Режим
• Экстраяркий дисплей с подсветкой
• Захват сбоев 8 нс
• Независимые изолированные каналы осциллографа и цифрового мультиметра для безопасности
• Полная возможность измерения с плавающими значениями до 600 VRMS
• Усовершенствованный триггер — задержка, импульс и видео (счетчик строк и выбор поля)
• 21 автоматическое измерение
• Программируемость/связь RS-232

Функции осциллографа

• Чувствительность: от 5 мВ до 50 В/дел (до 500 В/дел с датчиком 10X)
• Диапазон положений : ±10 дел.
• Погрешность усиления постоянного тока: ±2%
• Разрешение по вертикали: 8 бит
• Длина записи: 2500 точек
• Горизонтальная точность: ±200 ppm
• Режим вращения: ≥ 0,5 с/дел
• Автодиапазон: выбирается пользователем
• Режимы срабатывания: автоматический, нормальный
• Типы запуска: фронт, импульс, видео, внешний
• Форматы запуска видео и частоты полей: нечетное поле, четное поле и строка
• Внешний вход запуска: 5 МГц TTL-совместимый
• Обработка сигналов: сложение, вычитание, умножение, вычисление Вт = V x I
• Хранение сигналов: 10 сигналов
• Режимы сбора данных: выборка, огибающая, среднее значение, пик Обнаружение
• Измерения курсора: дельта вольт, Δ время, 1/Δ время (Гц), градус (фаза)
• Типы курсора: горизонтальные полосы, вертикальные полосы, парные (вольты во времени )
• Система отображения: Интерполяция: Sin(x)/x
• Формат: YT и XY
• Режим: вектор, точка, накопление вектора, накопление точек

Технические характеристики цифрового мультиметра

• Диапазоны напряжения постоянного тока: от 400,0 мВ до 880 В
• Погрешность напряжения постоянного тока: ± (0,5% от показания + 5 отсчетов)
• Диапазоны истинного среднеквадратичного напряжения переменного тока: от 400,0 мВ до 640 В
• Максимальное плавающее напряжение: 600 Вэфф, категория II, каждый канал (зависит от датчика)
• Разрешение : 4000 отсчетов, 3-3/4 разряда
• Погрешность напряжения переменного тока: ± (2% от показания + 5 отсчетов)
• Диапазоны сопротивления: от 400,0 Ом до 40,00 МОм
• Погрешность сопротивления: ± (0,5 % от показания + 2 отсчета), 40 МОм: ± (2 % от показания + 5 отсчетов)
• Диапазон проверки диодов: от 0 до 2 В
• Проверка непрерывности: звуковой сигнал при <<, 50 Ом
• Режимы: мин., макс., Δ, макс.-мин., среднее, удержание
• Энергонезависимая память: 10 снимков экрана цифрового мультиметра

>

• Внешний триггерный вход: 5 МГц TTL-совместимый
• Возможность масштабирования по вертикали: 2X, 5X, 10X
• Шкала дБ: по выбору, от 1 мВ до 10 В
• Шкала дБм: по выбору, от 50 Ом до 600 Ом

Общие характеристики

• Настройка: 10 настроек на передней панели
• Безопасность: UL3111-1, CSA1010.1, EN61010-1, IEC61010.1
• ЭМС: соответствует директиве 89/336/EEC
• Дисплей: ЖК-дисплей с подсветкой

>

• Разрешение экрана: 320 x 240

Применения

• Устранение неполадок электроники в полевых условиях или на рабочем месте
• Измерения плавающей (незаземленной) системы

Осциллограф/цифровой мультиметр TekScope THS730A сочетает в себе полнофункциональный осциллограф реального времени с цифровым мультиметром True RMS в прочных приборах с батарейным питанием. Режимы осциллографа и измерителя могут работать одновременно и независимо от одного и того же или отдельных сигналов. Дисплей высокого разрешения с подсветкой и всплывающие меню позволяют пользователям в полной мере воспользоваться многочисленными функциями прибора. К ним относятся курсоры, видеозапуск, измерения напряжения и сопротивления, а также хранение осциллограмм, данных и настроек прибора. Кроме того, они предлагают самые полные возможности запуска — внешний запуск и расширенный запуск, включая задержку, ширину импульса и видео.

Серия THS700A идеально подходит для электронных приложений — на стенде или на объекте.
