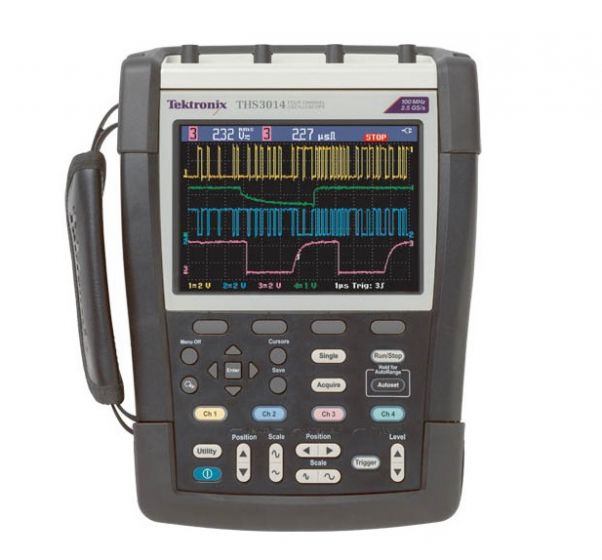

Цифровой осциллограф Tektronix THS3014

Характеристики:

• Полоса пропускания: 100 МГц
• 4 полностью изолированных и плавающих канала
• Частота дискретизации: 2,5 Гвыб/с
• Длина записи: 10 кбит/с
• 600 VRMS CAT III, 1000 VRMS CAT II Номинальные входы (BNC на землю)
• 21 автоматическое измерение
• Математика формы сигнала и спектральный анализ БПФ
• Курсорные измерения напряжения, времени, частоты, мощности
• Яркий цветной дисплей 6 дюймов (153 мм)
• Поддержка USB-устройств и хоста
• 7 часов непрерывной работы от батареи

Функции приложения:

• регистрация данных измерений с помощью TrendPlot
• Waveform Pass /Fail Limit Testing
• Автоматический регистратор 100 экранов

Применения:

• Встроенный аналоговый и цифровой дизайн
• Проектирование силовых устройств, силовой электроники и источников питания
• Техническое обслуживание автомобилей и авионики
• Проектирование и монтаж промышленного оборудования
• Услуги полевых испытаний

Легкий Tektronix THS3014 имеет 4 изолированных канала и до 7 часов работы от батареи, что позволяет безопасно выполнять плавающие или дифференциальные измерения на своем стенде или в полевых условиях. Теперь вы можете работать в сложных условиях с производительностью, которую вы ожидаете от Tektronix, безопасно и по доступной цене.

Благодаря полосе пропускания до 100 МГц, 4 каналам и максимальной частоте дискретизации 2,5 Гвыб/с ни один другой осциллограф не предлагает столько полоса пропускания и частота дискретизации в портативном форм-факторе. Портативные осциллографы серии THS3000 имеют длину записи 10 000 точек на канал, что позволяет захватывать больше информации о сигнале с более высокой частотой дискретизации, чтобы четко видеть детали сигнала.

Для приложений, в которых важно измерять медленно меняющиеся сигналы в течение длительных периодов времени, серия THS3000 предлагает режим Roll, который увеличивает длину записи до 30 000 точек информации о сигнале.
