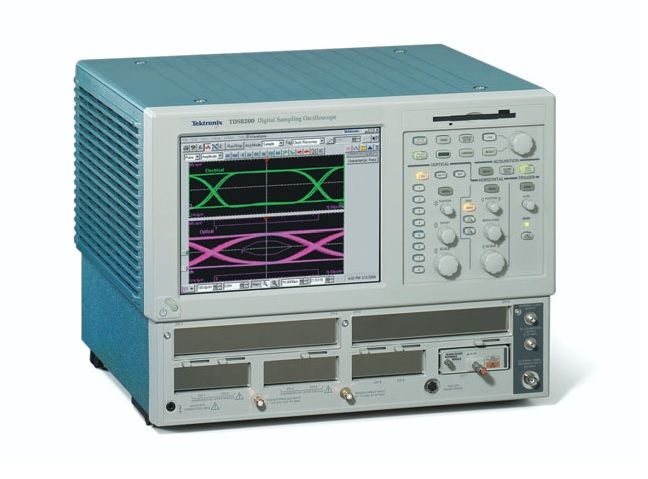

Цифровой осциллограф Tektronix TDS8200

Дополнительные функции:

• Полоса пропускания от 0 до 70 ГГц
• Очень низкий уровень джиттера в режиме опорной фазы
• Джиттер <200 фс RMS
• Доступны режимы Free Run и Trigger с одинаковым низким уровнем джиттера.
• Непрерывная частота от 2 до 60 ГГц
• До восьми каналов сигнала
• Время нарастания отраженного сигнала TDR ≤ 35 пс

>

• True Differential TDR/TDT
• До четырех дифференциальных пар для TDR/TDT/перекрестных помех
• TDR-зонды, доступны модули статической защиты
• Четыре цвета Базы данных сигналов с градуированным переменным послесвечением
• Операционная система MS Windows 2000
• Модульная архитектура
• Высокая скорость сбора данных
• Отличное качество сигнала
• Режим сбора данных FrameScan
• Комплексная измерительная система с независимо настраиваемыми измерениями
• Включает в себя все функции анализатора сигналов связи CSA8200

Приложения

• Тест высокоскоростных компонентов
• Тестирование TDR/TDT/перекрестных помех
• Компоненты и сборки
• Тестирование связи

Характеристики

• Сбор сигналов: Режимы сбора данных: выборка (обычный), огибающая и усреднение
• Количество подключаемых модулей дискретизации: до четырех, двухканальный электрический, до двух оптических модулей отбора проб. (Как одноканальные, так и двухканальные модули соответствуют двум каналам, связанным со слотом).
• Заполнение большого слота канала 1/канала 2 любым модулем, кроме модуля, требующего питания, только вытесняет функциональность канала 1/малый слот канала 2, заполнение большого слота канала 3/канала 4 любым модулем, кроме одного, требующего питания, только вытесняет функциональность маленького слота канала 3/канала 4.
• Количество одновременно получаемых входов : Максимум восемь каналов

Вертикальные системы

• Время нарастания/полоса пропускания: определяется используемыми модулями дискретизации
• Разрешение по вертикали: 14 бит в динамическом диапазоне модулей выборки
• Горизонтальная система

Доступны четыре режима временной развертки:

• Режим временной развертки с запуском по фазе: синхронизация информация, извлекаемая из предоставленного пользователем опорного сигнала фазы (тактового сигнала), значительно улучшает точность временной развертки и характеристики джиттера запускаемого сбора данных. Горизонтальное положение относится к сигналу запуска, как и в случае традиционной временной развертки.
• Режим опорной временной развертки фазы произвольного запуска: вся синхронизация основана на опорном сигнале фазы, точности и джиттере, как указано выше, запуск не требуется, и соответственно нет временной связи с сигналом запуска.
• Последовательный оптимизированный режим временной развертки для краткосрочных интервалов: наилучшие характеристики с короткой задержкой для сбора данных без внешнего опорного сигнала фазы.
• Привязан к эталонной частоте 10 МГц. Последовательная временная развертка: обеспечивает наилучшие характеристики с большой задержкой для сбора данных без внешнего опорного сигнала фазы. Блокировку можно выбрать между блокировкой внутренней 10 МГц и блокировкой внешней 10 МГц для максимальной точности частоты.

Цифровой стробоскопический осциллограф TDS8200 — это комплексный прибор для сбора и измерения, способный обрабатывать очень быстрые сигналы. . Это основной инструмент для исследований, оценки конструкции и производственных испытаний в области тестирования полупроводников, тестирования компонентов, TDR и других приложений, требующих полосы пропускания в десятки ГГц. TDS8200 собирает данные с очень низким джиттером и с очень высокой скоростью.

Он может собирать данные в нескольких временных окнах, каждое из которых имеет свои собственные параметры сбора и окно отображения. Он предоставляет полный набор измерительных возможностей для оценки данных, а также математические функции сбора данных и математические функции осциллограмм для дальнейшей обработки результатов с помощью гистограмм, тестирования по маске и статистики.

Полученные данные могут храниться в осциллограммах. (векторный) формат, традиционно используемый для сигналов, и в формате трехмерной базы данных, распространенном для хранения глазковых диаграмм. TDS8200 обеспечивает большую гибкость хранения данных в формате базы данных с четырьмя 3D-базами данных, доступными одновременно, базы данных обеспечивают перманентность переменных данных с точным устареванием. Цветовая градация данных сигнала добавляет третье измерение, плотность выборки, к вашим сборам и анализу сигналов, доступно несколько сопоставлений плотности выборки с цветом.

Модульность и гибкость

Основываясь на успехе TDS/CSA8000B, с которым он совместим, TDS8200 поддерживает большое и растущее семейство электрических и оптических сменных модулей.

Это семейство включает первый модуль 8200 для 8200. серии 82A04, а также модули серии 8000, которые работают как с новым мейнфреймом TDS/CSA8200, так и с более старыми мэйнфреймами TDS/CSA8000 и TDS/CSA8000B. Эта модульная архитектура позволяет настроить прибор с нужными функциями для очень широкого спектра существующих стандартов и приложений, а также с новыми модулями для будущих потребностей.

Благодаря модулю восстановления дифференциального тактового сигнала прибор можно используется для сбора дифференциальных электрических сигналов даже при отсутствии триггера, как и традиционный осциллограф реального времени.

Доступные электрические модули включают различные модули с полосой пропускания до 70 ГГц и специализированными функциями, такими как Рефлектометрия во временной области (TDR). Для зондирования TDR датчик P8018 поддерживает полную полосу пропускания TDR, а модуль 80A02 обеспечивает защиту от повреждения электростатическим разрядом. Эти функции позволяют даже измерениям, выполняемым в производственной среде, получать высокоточные результаты, защищая при этом сам модуль TDR.

Решения для измерения электрических сигналов включают адаптер для популярной системы датчиков TekConnect®, обеспечивающий производительность Современные пробники Tektronix (высокоимпедансные, дифференциальные и т. д.) для семейства TDS8200. Доступен модуль восстановления электрических часов, охватывающий наиболее популярные скорости от 50 Мбит/с до 12,6 Гбит/с, диапазоны достаточно широки, чтобы удовлетворить даже будущие потребности.

Оптические модули обеспечивают полные решения для оптических испытаний как для (от 155 Мбит/с до 43 Гбит/с) и приложений Datacom (Fibre Channel, InfiniBand и Gigabit Ethernet), с восстановлением тактовой частоты, доступным в качестве опции для большинства оптических модулей, переменное восстановление тактовой частоты доступно для большинства популярных диапазонов.

Обнаружение сигнала в высокочастотных диапазонах выше 2,0 Гбит/с выиграет от сверхнизкого джиттера, обеспечиваемого TDS8200 модулем задания фазы 80A04. Используя предоставленный заказчиком тактовый сигнал, синхронизированный с тестируемым сигналом, этот модуль может либо устранять джиттер в традиционно полученных выборках, либо полностью отказаться от традиционного размещения выборки триггера + временной развертки и осуществлять сбор данных в произвольном (случайном) режиме. Прибор может одновременно принимать сигнальные модули, модуль восстановления тактовой частоты и модуль опорной фазы, поэтому выходной сигнал синхронизации восстановления тактовой частоты может использоваться модулем опорной фазы для уменьшения джиттера полученного сигнала.

Превосходные характеристики

Благодаря лучшей в отрасли стабильности горизонтальной временной развертки, чувствительности к сигналу и шумовым характеристикам прибор обеспечивает наиболее точное обнаружение сигнала. Новейший модуль Phase Reference для TDS8200 объединяет режимы временной развертки прибора с самыми современными характеристиками джиттера, доступными при сборе данных в окне и во всех других режимах работы, а также для практически неограниченной глубины временной развертки.

В каждом режиме многопроцессорная архитектура TDS8200 с выделенными для каждого канала цифровыми сигнальными процессорами (DSP) гарантирует очень высокую скорость сбора данных.

Возможность TDS8200 True Differential TDR на целых 4 дифференциальных парах сигнала, каждый из которых имеет время нарастания значительно менее 35 пс (отраженный), позволяют выполнять полные измерения TDR/TDT/перекрестных помех сложных сборок. TDR Autoset упрощает настройку теста.

TDS8200 реализует популярный режим сбора данных FrameScan®, который можно использовать для сканирования битов данных для выделения эффектов, зависящих от шаблона, просмотра субгармонических помех или захвата последовательности, ведущей к нарушение маски.

Неожиданные функции, такие как усреднение глазковых диаграмм и т. д. FrameScan также позволяет пользователю просматривать усредненные глазковые диаграммы для таких приложений, как оценка межсимвольных интерференций или отделение детерминированного джиттера, связанного с шаблоном, от случайного джиттера.

Платформа стробоскопического осциллографа серии 8200

TDS8200 построен на платформе стробоскопического осциллографа Tektronix, которая сочетает в себе знакомые технологии ПК на базе MS Windows® 2000 с технологией сбора данных мирового класса. Эта платформа предоставляет широкий набор стандартных контрольно-измерительных и коммуникационных интерфейсов (таких как GPIB, параллельный порт принтера, последовательные порты RS-232-C и USB, а также подключение к локальной сети Ethernet).

Кроме того, платформа включает в себя несколько запоминающих устройств (дискета, съемный жесткий диск и компакт-диск). Запуск со стробированием — функция, позволяющая исключить выбранные периоды времени из измерения, предлагается в качестве опции. Наконец, поскольку система поддерживает среду Open Windows, новый уровень анализа данных может выполняться непосредственно на приборе с использованием имеющихся в продаже пакетов программного обеспечения.

Кроме того, TekVISA, стандартный программный аксессуар, позволяет находится под управлением программных приложений (например, LabVIEW, LabWindows, Visual Basic, Microsoft Excel, C и т. д.), работающих на приборе, или на внешних рабочих станциях ПК, подключенных к прибору, без необходимости в аппаратном интерфейсе GPIB. Также поставляются драйверы Plug-and-Play для LabVIEW и других программ.

Оптические модули стробоскопических осциллографов серии TDS8200

80C01 Многоскоростной модуль оптических стробоскопов Telecom

Модуль 80C01 поддерживает тестирование на соответствие формы длинноволновых (от 1100 до 1650 нм) сигналов на скоростях 622, 2488 Мбит/с и 9,953 Гбит/с, а также тестирование общего назначения с оптической полосой пропускания до 20 ГГц. Благодаря возможности восстановления тактовой частоты 80C01 представляет собой комплексное решение для тестирования телекоммуникационных приложений со скоростями 622 и 2488 Мбит/с.

80C02 Высокопроизводительный оптический модуль дискретизации для телекоммуникаций

Модуль 80C02 оптимизирован для тестирование длинноволновых (от 1100 до 1650 нм) сигналов на скорости 9,953 Гбит/с (SONET OC-192/SDH STM-64). Обладая широкой оптической полосой пропускания 28 ГГц, он также хорошо подходит для высокопроизводительных испытаний оптических компонентов общего назначения. 80C02 можно дополнительно настроить с восстановлением тактовой частоты, которое поддерживает телекоммуникационные стандарты 9,953 Гбит/с. Расширенный набор функций этого модуля был интегрирован в более новый, очень гибкий модуль 80C11.

80C07B Многоскоростной оптический модуль выборки для телекоммуникаций/данных.

Модуль 80C07B представляет собой широкополосный модуль (от 700 до 1650 нм), одномодовый/многомодовый, многоскоростной модуль оптической выборки с высокой чувствительностью, оптимизированный для тестирования телекоммуникационных сигналов и сигналов передачи данных, встроенные и дополнительные стандарты включают OC-3/STM-1 (155 Мбит/с). s), OC-12/STM-4 (622 Мбит/с), Fibre Channel (1,063 Гбит/с), GbE (1,250 Гбит/с), 2G Fibre Channel (2,125 Гбит/с), OC-48/STM- 16 (2,488 Гбит/с), InfiniBand 2 GbE (2,500 Гбит/с). Благодаря усиленной конструкции O/E-преобразователя этот модуль обеспечивает превосходное отношение сигнал/шум, позволяя пользователям исследовать маломощные оптические сигналы. 80C07B может быть опционально сконфигурирован с многоскоростным восстановлением тактовой частоты, поддерживающим скорости от 155 до 2,7 Мбит/с.

80C08C Многоскоростной оптический модуль дискретизации данных и телекоммуникаций для 10 Гбит/с

Модуль 80C08C представляет собой одномодовый/многорежимный многоскоростной оптический модуль выборки с широкой длиной волны (от 700 нм до 1650 нм), обеспечивающий тестирование скоростей передачи данных для приложений 10 GbE на скорости 9,95328 Гбит/с (10GBase-W, SONET/STM). ), 10,3125 Гбит/с (10GBase-R), 10,51875 Гбит/с (10G Fibre Channel), 10 GbE FEC (11,1 Гбит/с) и тестирование телекоммуникационных скоростей для STM64/OC198 (9,953 Гбит/с), ITU-T G.975 FEC (10,664 Гбит/с), ITU-T G.709 (10,709 Гбит/с). Благодаря усиленной конструкции оптико-электрического (O/E) преобразователя этот модуль обеспечивает превосходное соотношение сигнал-шум и высокую оптическую чувствительность, что позволяет пользователям исследовать оптические сигналы с низким уровнем мощности. 80C08C можно дополнительно настроить с рядом решений для восстановления тактовой частоты в диапазоне скоростей 9,953 Гбит/с, 10,3125 Гбит/с, 10,3125 Гбит/с, 10,51875 Гбит/с, а также с многоскоростным восстановлением тактовой частоты.

80C10 Оптический модуль выборки, 65 ГГц, 40 Гбит/с

Модуль 80C10 обеспечивает интегрированную и выбираемую фильтрацию эталонного приемника, позволяющую проводить испытания на соответствие на длине волны 1310 нм или 1550 нм для скорости 39,813 Гбит/с (OC-768/ STM-256) и 43,018 Гбит/с (43 Гбит/с ITU-T G.709 FEC). В дополнение к частотам фильтрации пользователь также может выбрать полосу пропускания 30 ГГц или 65 ГГц для оптимального соотношения шума и полосы пропускания для точной характеристики сигнала.

80C11 Высокопроизводительный многоскоростной оптический модуль выборки

p>

Модуль 80C11 оптимизирован для тестирования длинноволновых (от 1100 до 1650 нм) сигналов на скоростях около 10 Гбит/с с очень гибким многоскоростным фильтром. Кроме того, высокая оптическая полоса пропускания 30 ГГц (типичная) на всем пути полосы пропускания хорошо подходит для тестирования высокопроизводительных оптических компонентов общего назначения. 80C11 можно дополнительно настроить с восстановлением тактовой частоты и с гибким восстановлением тактовой частоты, которые поддерживают скорости в диапазоне 10 Гбит/с (9,953 Гбит/с, 10,3125 Гбит/с, 10,3125 Гбит/с, 10,51875 Гбит/с, 10,664 Гбит/с, 10,709 Гбит/с и др.).

80C12 Высокогибкий многоскоростной оптический модуль дискретизации

Модуль 80C12 — это широкополосный (от 700 до 1650 нм), одномодовый/ Многорежимный, многоскоростной, высокочувствительный оптический модуль выборки, оптимизированный для тестирования телекоммуникационных сигналов и сигналов передачи данных, в модуль можно дополнительно установить от двух до четырех фильтров/оптических эталонных приемников. Выбор фильтров включает OC-3/STM-1 (155 Мбит/с), OC-12/STM-4 (622 Мбит/с), Fibre Channel (1,063 Гбит/с), 2G Fibre Channel (2,125 Гбит/с) и 4G Fibre Channel (4,25 Гбит/с), GbE (1,250 Гбит/с), OC-48/STM-16 (2,488 Гбит/с), InfiniBand 2 GbE (2,500 Гбит/с, 10 GbE по четырем (10GBase-x4 на 3,125 Гбит/с), а также 10GFC на четыре на 3188 Гбит/с. 80C12 также предлагает электрический выход, например, для тестирования BER или для модуля восстановления электрических часов (например, многоскоростной модуль восстановления электрических часов 80A05) .

Электрические модули стробоскопических осциллографов серии TDS8200

80E01 Модуль стробоскопов

80E01 — это одноканальный модуль стробоскопов с полосой пропускания 50 ГГц. 50 ГГц или более и расчетное время нарастания 7,0 пс или менее.Отображаемый шум обычно составляет 1,8 мВСКЗ.Разъем на передней панели представляет собой розетку 2,4 мм. Системы разъемов SMA.

80E02 Модуль выборки с низким уровнем шума

80E02 — это двухканальный модуль выборки с частотой 12,5 ГГц, специально разработанный для малошумящих измерений в цифровых коммуникационных приложениях и приложениях для определения характеристик устройств. . Он обеспечивает время нарастания сбора данных 28 пс и обычно 400 мкВскз отображаемого шума. 80E02 — идеальный прибор для приложений с низким уровнем шума. Типичными приложениями для 80E02 являются захват и отображение характеристик переключения высокоскоростных цепей связи, выполнение точных статистических измерений шума сигнала и джиттера синхронизации сигнала или получение стабильных измерений синхронизации быстрых цифровых ИС.

Модуль выборки 80E03

80E03 — это двухканальный модуль дискретизации с частотой 20 ГГц. Этот модуль выборки обеспечивает время нарастания сбора данных 17,5 пс.

80E04 Модуль выборки TDR

80E04 — двухканальный модуль выборки 20 ГГц с возможностью TDR. Функция TDR обеспечивает высокое разрешение с истинной дифференциальной способностью и временем нарастания менее 17,5 пс (падающий)/35 пс (отраженный). Возможности сбора данных соответствуют модулю 80E03.

80E06 Модуль дискретизации 70+ ГГц

80E06 — это одноканальный модуль дискретизации 70+ ГГц (типовая полоса пропускания) с расчетным временем нарастания 5,0 пс. Типичный среднеквадратичный шум составляет 2,0 мВ. Этот модуль отбора проб оснащен разъемом 1,85 мм (тип V) на передней панели и прецизионным адаптером на 2,92 мм с разъемом SMA 50 Ом. Можно заказать удлинительные кабели длиной 1 или 2 метра для удаленного управления модулем выборки от основного блока осциллографа выборки.

Серия TDS8200

Модуль опорной фазы осциллографа выборки 82A04 и другие вспомогательные модули.

Усилитель триггера с предварительным масштабированием 80A01

Модуль 80A01 можно использовать для увеличения амплитуды тактового сигнала на модуль задания фазы 82A04 (см. ниже) для тактовых импульсов в диапазоне от 8 до Диапазон 12,5 ГГц. Другим применением этого модуля является повышение чувствительности триггера предварительного делителя до ≤200 мВ для сигналов от 8 до 12,5 ГГц на старых мейнфреймах TDS8000. Эта функция обычно не требуется на мейнфреймах TDS8200 с их предделителем повышенной чувствительности.

Модуль защиты от EOS/ESD 80A02

Модуль защиты от EOS/ESD 80A02 защищает мост отбора проб входов модуля электрического отбора проб Tektronix от повреждения электростатическим зарядом. 80A02 предназначен для использования в таких приложениях, как тестирование электрических печатных плат TDR и тестирование кабелей, где в тестируемом устройстве могут накапливаться большие статические заряды. 80A02 подключается к любому доступному разъему модуля выборки электрических сигналов осциллографов серии TDS8000. Устройство оснащено разъемом SMA на передней панели для подключения тестового кабеля SMA или сигнала датчика от тестируемого устройства. 80A02 передает полученный сигнал тестируемого устройства на вход подключенного электрического модуля выборки для измерения после того, как исполнительный орган управления сигнализирует 80A02 о том, что тестируемое устройство разряжено. При использовании с соответствующим несимметричным ручным пробником P8018, работающим на частоте 20 ГГц (с функцией срабатывания при нажатии на наконечник пробника), 80A02 обеспечивает превосходную технику и производительность для одноканального модуля выборки электрических сигналов, защиты от EOS/ESD для получаемого электрического сигнала и измерения TDR.

80A03 Интерфейсный модуль датчика TekConnect

Модуль 80A03 подключается к любому из четырех разъемов модуля электрического отбора проб на TDS8000 и обеспечивает питание датчика и управление максимум двумя датчиками Tektronix серии P7000. 80A03 питается от осциллографа и не требует пользовательских настроек или внешних шнуров питания. Электрический модуль отбора проб может быть подключен непосредственно к слоту на 80A03 для обеспечения оптимальной точности сигнала и короткого электрического пути, или сигнал от зонда может быть подключен к модулю, подключенному к базовому блоку, или к входу базового блока, такому как триггерный вход. Используя 80A03 с осциллографом серии TDS8000, инженеры-конструкторы получают преимущества передовых активных и дифференциальных пробников Tektronix для измерения сигналов на выводах SMD и других сложных элементов схемы.

Модуль опорной фазы 82A04

Модуль 82A04 добавляет очень точную информацию о фазе к временной базе TDS8200. Это обеспечивает чрезвычайно низкий уровень джиттера — более 200 фс (среднеквадратичное значение) — при захвате сигнала. Диапазон входных частот эталонных часов составляет от 2 до 60 ГГц, непрерывный (от 2 до 25 ГГц без опции 60G). (Внешний фильтр обычно требуется ниже 8 ГГц для несинусоидальных эталонных тактовых сигналов). Модуль занимает один любой слот для электрического модуля, 3 оставшихся слота для электрических модулей (или 2 оптических, 1 электрический или 1 оптический, 2 электрических) слота для модулей можно использовать для сбора сигналов. 82A04 поддерживает как режим работы с запуском, аналогичный обычному сбору данных, так и режим свободного запуска без запуска, в котором вся информация о времени поступает только от часов, поставляемых заказчиком (сигнал запуска не требуется). Когда внешний тактовый генератор недоступен, модуль может принимать тактовый сигнал с выхода восстановления тактового сигнала модулей 80Cxx, а также с модуля восстановления тактового сигнала 80A05.

Модуль восстановления электрического тактового сигнала 80A05

Модуль восстановления электрических тактовых импульсов 80A05 обеспечивает восстановление тактовых импульсов для электрических сигналов, а также внутренний запуск восстановленных тактовых импульсов. Модуль восстанавливает часы из последовательных потоков данных для всех наиболее распространенных электрических стандартов в диапазоне от 50 Мбит/с до 4,25 Гбит/с. Вариант 10G добавляет поддержку стандартных скоростей до 12,6 Гбит/с. Модуль принимает на вход несимметричные или дифференциальные сигналы, обеспечивая восстановление как несимметричных, так и дифференциальных тактовых импульсов. Затем сигнал(ы) передаются на выходные разъемы (около 50% от входного уровня) и могут быть подключены к модулю(ам) дискретизации для дифференциальной или несимметричной дискретизации. Этот модуль также служит в качестве тактового генератора. модуль восстановления для 80C12.

Технические характеристики
