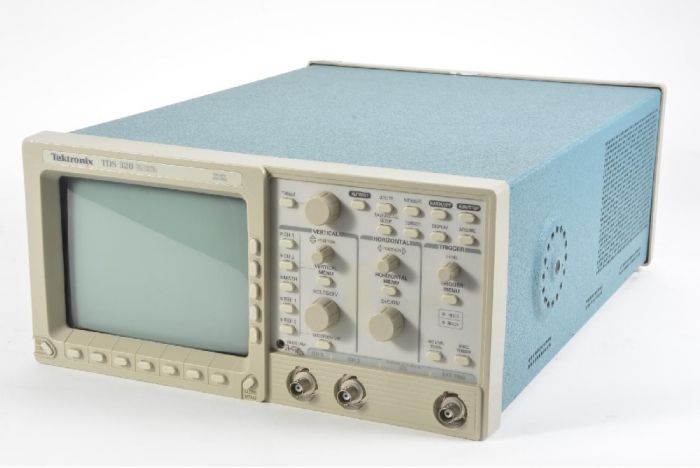

Цифровой осциллограф Tektronix TDS320

Дополнительные функции:

• Полоса пропускания: 100 МГц
• 2 канала
• Частота дискретизации: 500 Мвыб/с
• Чувствительность: от 2 мВ/дел до 10 В/дел
• Разрешение по вертикали 8 бит
• Длина записи 1 Кб
• Режим прокрутки
• Режимы отображения векторного и точечного накопления
• Точность по вертикали 2%
• 21 автоматический замер
• Режим обнаружения пика 10 нс для высокоскоростного захвата глитчей
• Автонастройка

Применения:

• Сервис
• Обучение
• Дизайн
• Производственные испытания

Серия TDS 300 меняет представление о недорогом цифровом осциллографе. Выполняя одновременную выборку сигнала с полосой пропускания, в пять раз превышающей аналоговую полосу пропускания, на обоих каналах, вы можете быть уверены в точности сбора данных, сводя к минимуму наложение спектров или другие эффекты цифровой выборки. В отличие от других DSO, серия TDS 300 легко собирает достаточно сэмплов для точного отображения формы волны во всей их полосе пропускания. Это единственные осциллографы в своем классе, которые могут надежно регистрировать высокоскоростные переходные процессы или единичные события с самой высокой скоростью развертки.

Многие недорогие осциллографы предлагают только точечные дисплеи, которые трудно интерпретировать. теми, кто привык к аналоговым прицелам. Серия TDS 300 имеет режимы отображения Dot, Dot Accumulate, Vector и Vector Accumulate — еще одно преимущество перед конкурентами.

Режимы Accumulate собирают несколько осциллограмм в течение заданного пользователем времени (от 500 мс до ∞). после чего экран очищается. В режиме векторного накопления используются яркие векторы для наложения текущего сбора данных на накопленные осциллограммы. Режим накопления точек рекомендуется для просмотра видео и других сигналов сложной формы. Дисплей стирается в установленное время или при изменении настройки сбора данных. Эти режимы полезны для анализа наихудшего случая или мониторинга сигнала. Долгосрочный мониторинг можно легко осуществить, установив время стирания на бесконечность.

Избыточная выборка сводит к минимуму наложение спектров
Когда происходит наложение спектров, осциллограф отображает запись осциллограммы с более низкой частотой, чем фактический входной сигнал. Наложение возникает из-за того, что осциллограф не может регистрировать сигнал достаточно быстро, чтобы построить точную запись осциллограммы. Чтобы получить сигнал, он должен дискретизироваться как минимум в два раза быстрее, чем самый высокочастотный компонент. Например, при частоте дискретизации 500 Мвыб/с TDS 320 собирает в два с половиной раза больше выборок, чем необходимо для получения сигнала 100 МГц в режиме реального времени, гарантируя пользователям точность вплоть до самой высокой скорости развертки. Эта степень избыточной выборки не только сводит к минимуму наложение спектров, но и обеспечивает более высокое разрешение сигнала.

Мощность сбора данных
Благодаря запуску по фронту и базовому запуску по видео в качестве стандартных функций, серия TDS 300 может захватывать формы сигналов, которые проектировщики и специалисты по обслуживанию больше всего должны видеть. В дополнение к 21 автоматическому измерению сигнала, серия TDS 300 предлагает четыре режима сбора данных: Sample, Peak Detect, Envelope и Average. Режим выборки обеспечивает выборку в реальном времени и имеет самую высокую пропускную способность. Обнаружение пиков обнаруживает выбросы длительностью всего 10 нс и выявляет наложение спектров.

Режим огибающей, включающий самые высокие и самые низкие точки по многим измерениям, показывает изменения сигнала с течением времени. В режиме усреднения используется несколько сборов данных для вычисления среднего значения для каждой точки сигнала, что уменьшает случайный шум в повторяющихся сигналах.
