Цифровой осциллограф Tektronix TDS3052

Дополнительные функции:

• Полоса пропускания: 500 МГц
• 2 канала
• Частота дискретизации 5 Гвыб/с
• Длина записи : 10 кбит/с
• Полноцветный ЖК-дисплей VGA
• Встроенный дисковод для гибких дисков для удобного хранения и документирования
• 21 автоматическое измерение
• Centronics Стандартный порт на всех моделях для быстрого и удобного создания печатных копий
• Разрешение по вертикали 9 бит
• Многоязычный пользовательский интерфейс
• Режим пользовательского интерфейса QuickMenu для быстрой и простой работы
• Расширенные триггеры, такие как Glitch, Width и Logic Standard на 4-канальных моделях
• Тестирование телекоммуникационной маски (TMT)
• Быстрое преобразование Фурье (FFT) для частоты и Стандарт гармонического анализа для 4-канальных моделей
• Расширенный прикладной видеомодуль
• Поддержка активных датчиков, дифференциальных датчиков и токовых датчиков, обеспечивающих автоматическое масштабирование и единицы измерения
• Дополнительные модули для коммуникационных портов RS-232, GPIB, LAN или VGA

Применения:

• Производство телекоммуникаций (Прикладной модуль тестирования телекоммуникационных масок для соответствия требованиям ITU -T G.703 и ANSI T1.102 [до скоростей STS-1])
• Цифровой дизайн и отладка
• Проектирование и обслуживание видео (прикладные видеомодули предлагают количество строк, HDTV и настраиваемый триггер по видео, координатная сетка для отображения видео, преобразование SDI в аналоговое видео с композитным и компонентным выходами, идентификация видеоизображения и вектороскоп)
• Промышленный электронный дизайн
• Конструкция блока питания
• Подключенные приборы (модули 10Base-T LAN, GPIB и VGA с RS-232)
• Высокомобильная среда (дополнительный аккумулятор для удобного использования в полевых условиях или вне рабочего места)

Осциллографы TDS 3000 — это самые дешевые и самые портативные осциллографы с цифровым люминофором (DPO). Теперь каждый инженер-конструктор и техник может воспользоваться огромными преимуществами DPO. DPO обеспечивают новый уровень понимания, который упрощает работу со сложными сигналами. DPO отображают, хранят и анализируют в режиме реального времени три измерения информации о сигнале: амплитуду, время и распределение амплитуды во времени.

Преимущества DPO
DPO имеют цветной дисплей с градацией интенсивности, который предоставляет информацию о частоте появления амплитуд и ширин сигнала. Это помогает пользователю обнаруживать и характеризовать аномалии формы сигнала, которые могут быть неуловимы на традиционных цифровых запоминающих осциллографах. Высокая скорость обновления DPO также упрощает захват и отображение нечастых сигналов или их вариаций.

Быстрое обучение и быстрое использование
Графический пользовательский интерфейс TDS серии 3000 предлагает новый режим работы под названием QuickMenu. Этот пользовательский интерфейс с быстрым доступом обеспечивает доступ к основным элементам управления осциллографа нажатием одной кнопки.

Гибкие функции для любого приложения
Портативный форм-фактор позволяет брать прибор с собой, где бы он ни находился. нужный. Коммуникационный и прикладной модули позволяют настраивать прибор для конкретных приложений или обновлять его без возврата производителю. Интерфейс TekProbe® уровня II обеспечивает питание ряда аксессуаров для конкретных приложений.

Прикладные модули
Благодаря концепции прикладных модулей приборы серии TDS 3000 можно легко адаптировать к потребностям Пользователь. Эти модули легко устанавливаются пользователем. При включении прицел показывает, какие модули установлены. В настоящее время для серии TDS 3000 доступно пять прикладных модулей: модуль проверки телекоммуникационной маски, модуль БПФ, модуль расширенного триггера, цифровой видеомодуль 601 и расширенный видеомодуль. Кроме того, доступны три коммуникационных модуля: модуль 10Base-T LAN/RS-232, модуль GPIB/RS-232 и модуль VGA/RS-232. Порт Centronics является стандартным.

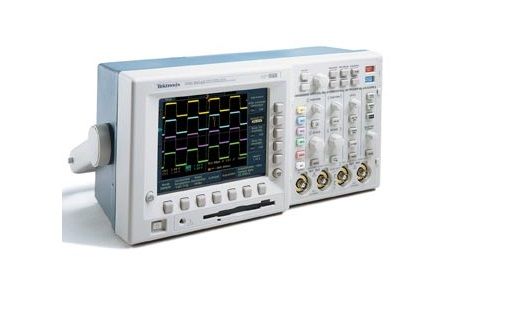

Изображение является представлением выбора. Подробную информацию о продукте см. в спецификациях.
