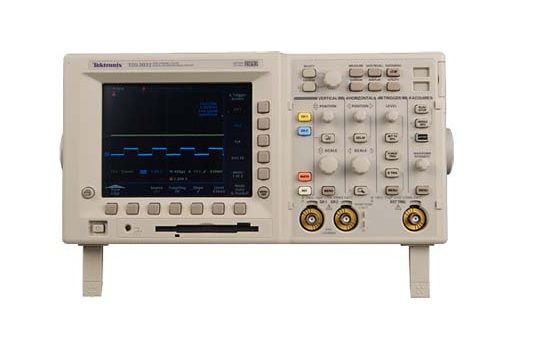

Цифровой осциллограф Tektronix TDS3032

Дополнительные функции:

• Полоса пропускания: 300 МГц
• Каналы: 2
• Частота дискретизации: 2,5 Гвыб/с
• Длина записи: 10 000 точек
• Полноцветный ЖК-дисплей VGA
• Встроенный дисковод для гибких дисков для удобного хранения и документирования
• 21 автоматическое измерение
• Стандартный порт Centronics на всех моделях для быстрого и удобного создания печатных копий
• 9-битное вертикальное разрешение
• Многоязычный пользовательский интерфейс
• Режим пользовательского интерфейса QuickMenu для быстрого и удобного Эксплуатация
• Расширенные триггеры, такие как Glitch, Width и Logic
• Тестирование телекоммуникационной маски (TMT)
• Быстрое преобразование Фурье (FFT) для частоты и гармоники Анализ
• Расширенный прикладной видеомодуль
• Поддержка активных датчиков, дифференциальных датчиков и датчиков тока, обеспечивающих автоматическое масштабирование и единицы измерения
• Дополнительные модули для RS-232, Коммуникационные порты GPIB, LAN или VGA

Применения:

• Телекоммуникационное производство
• Цифровое проектирование и отладка
• Проектирование и обслуживание видео
• Проектирование промышленной электроники
• Проектирование источников питания
• Подключенные приборы
• Мобильные среды

Осциллографы TDS 3000 — это самые дешевые и портативные осциллографы с цифровым люминофором (DPO). Теперь каждый инженер-конструктор и техник может воспользоваться огромными преимуществами DPO. DPO обеспечивают новый уровень понимания, который упрощает работу со сложными сигналами. DPO отображают, хранят и анализируют в режиме реального времени три измерения информации о сигнале: амплитуду, время и распределение амплитуды во времени.

Преимущества DPO
DPO имеют цветной дисплей с градацией интенсивности, который предоставляет информацию о частоте появления амплитуд и ширин сигнала. Это помогает пользователю обнаруживать и характеризовать аномалии формы сигнала, которые могут быть неуловимы на традиционных цифровых запоминающих осциллографах. Высокая скорость обновления DPO также упрощает захват и отображение нечастых сигналов или их вариаций.

Быстрое обучение и быстрое использование
Графический пользовательский интерфейс TDS серии 3000 предлагает новый режим работы под названием QuickMenu. Этот пользовательский интерфейс с быстрым доступом обеспечивает доступ к основным элементам управления осциллографа нажатием одной кнопки.

Гибкие функции для любого приложения
Портативный форм-фактор позволяет брать прибор с собой, где бы он ни находился. нужный. Коммуникационный и прикладной модули позволяют настраивать прибор для конкретных приложений или обновлять его без возврата производителю. Интерфейс TekProbe® уровня II обеспечивает питание ряда аксессуаров для конкретных приложений.

Прикладные модули
Благодаря концепции прикладных модулей приборы серии TDS 3000 можно легко адаптировать к потребностям Пользователь. Эти модули легко устанавливаются пользователем. При включении прицел показывает, какие модули установлены. В настоящее время для серии TDS 3000 доступно пять прикладных модулей: модуль проверки телекоммуникационной маски, модуль БПФ, модуль расширенного триггера, цифровой видеомодуль 601 и расширенный видеомодуль. Кроме того, доступны три коммуникационных модуля: модуль 10Base-T LAN/RS-232, модуль GPIB/RS-232 и модуль VGA/RS-232. Порт Centronics является стандартным.

Технические характеристики
